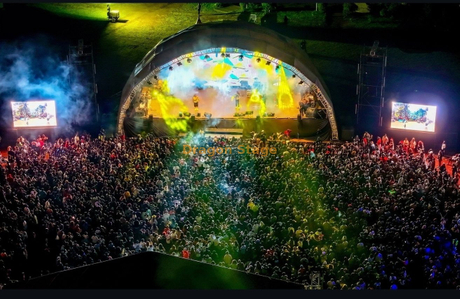

Dôme 21x10.5m de système de ferme d'hémisphère de vis en aluminium

Système de dôme en treillis hémisphérique en aluminium 21×10,5 m avec structure incurvée modulaire et auvent. Conçu pour les applications scéniques, d'exposition et architecturales, offrant une répartition stable de la charge et des environnements événementiels visuellement saisissants.

Qu'est-ce qu'un système de dôme en treillis hémisphérique ?

Un système de dôme en treillis hémisphérique est une structure modulaire en aluminium conçue en forme de demi-sphère, utilisée pour créer des espaces aériens visuellement percutants pour des événements, des expositions et des installations architecturales. Il combine une géométrie de ferme incurvée avec une conception structurelle porteuse.

Présentation du système

Ce système de fermes hémisphériques de 21 × 10,5 m est une structure en dôme à grande échelle comprenant :

• cadre en treillis carré courbé (500 × 500 mm)

• combinaison d'arc modulaire et de ferme d'échelle

• système de canopée intégré

• appui au sol multipoint

Il est conçu pour :

• environnements scéniques immersifs

• dômes d'exposition

• structures événementielles architecturales

Explorez les solutions système complètes :
Ingénierie et solutions

Article	Spécification (SQure Truss)						Qté
	longueur (m)			tube principal (mm)		taille (mm)
Ferme carrée en arc	3.3			50 × 3,0		Ferme carrée BS50 500x500mm	35 PCS
Ferme d'échelle en arc	3.23			50 × 3,0		BL50 Échelle à arc en treillis 500x50mm	26 PCS
Coin à 6 voies				50 × 3,0		Correspondre à la ferme carrée BS50 500x500mm	1 pcs
Ferme d'échelle droite	2			50 × 3,0		Échelle BL50 500x50mm avec 4 pinces simples	11 PCS
Tour	Base en acier						9 PCS
Tube simple avec pince	1.684			50 × 3,0		DG50 Tube simple avec collier	16 PCS
	2.082			50 × 3,0			16 PCS
	2.48			50 × 3,0			16 PCS
	2.878			50 × 3,0			16 PCS
	3.276			50 × 3,0			16 PCS
	3.675			50 × 3,0			16 PCS
	4.1			50 × 3,0			16 PCS
	2			50 × 3,0			2 PCS
	1.75			50 × 3,0			4 PCS
	1.5			50 × 3,0			4 PCS
	1.35			50 × 3,0			4 PCS
	1.28			50 × 3,0			4 PCS
	Matériau de l'auvent : PVC,       couleur bleue ou personnalisé.					400	1 pcs

1. Conception : Le système de fermes hémisphériques est construit à l’aide de sections de fermes en aluminium interconnectées qui sont conçues pour former une forme incurvée ressemblant à un hémisphère ou à une demi-sphère. Les sections de ferme sont conçues pour s’emboîter parfaitement afin de créer une structure incurvée lisse et continue.

2. Matériau : L'aluminium est le matériau préféré pour les systèmes de fermes hémisphériques en raison de sa résistance, de sa durabilité et de ses propriétés légères. Les fermes en aluminium offrent un équilibre entre stabilité structurelle et facilité d’assemblage.

3. Système modulaire : Le système de fermes hémisphériques est souvent modulaire, permettant un montage et un démontage faciles. Les sections de ferme sont généralement conçues pour s'emboîter ou se connecter à l'aide de connecteurs, de boulons ou de broches spécialisés. Cette modularité permet une flexibilité dans la création de structures de différentes tailles et configurations.

4. Conception incurvée : La conception incurvée du système de fermes hémisphériques permet la création de structures aériennes visuellement captivantes. La courbure douce offre un attrait esthétique élégant et accrocheur, ce qui la rend idéale pour les installations architecturales, les scénographies et les expériences événementielles immersives.

5. Polyvalence : les systèmes de fermes Hemisphere offrent une polyvalence en termes d’applications. Ils peuvent être utilisés pour créer des structures aériennes telles que des auvents, des dômes, des scènes et des éléments architecturaux. De plus, ils peuvent être combinés avec des luminaires, des écrans LED et d’autres accessoires pour améliorer les effets visuels et créer des environnements immersifs.

6. Capacité portante : Les sections de ferme d'un système de fermes hémisphériques sont conçues pour supporter des charges spécifiques en fonction de leur conception et de leur construction. La capacité portante du système dépend de facteurs tels que le matériau utilisé, les dimensions des sections de ferme et la conception structurelle globale. Il est important de respecter les directives du fabricant concernant les limites de poids et la répartition appropriée de la charge lors de l'utilisation du système de fermes hémisphériques.

7. Points d'accrochage : les systèmes de fermes hémisphériques sont généralement équipés de points d'accrochage le long des sections de ferme. Ces points d'accrochage permettent la fixation de luminaires, de haut-parleurs, d'écrans et d'autres équipements nécessaires à la production événementielle. Les points d'accrochage doivent être correctement évalués et positionnés pour garantir des installations sûres et sécurisées.

8. Personnalisation : Les systèmes de fermes hémisphère peuvent être personnalisés pour répondre à des exigences spécifiques. Ils peuvent être adaptés à différentes tailles, finitions et options de couleurs pour correspondre à l’esthétique ou au thème de l’événement souhaité. Les options de personnalisation incluent également la possibilité d'incorporer des éléments de marque ou des graphiques sur les sections de ferme.

Aperçu de l'ingénierie

Structure du dôme = système de charge 3D

Contrairement aux fermes linéaires :

• la charge est répartie dans plusieurs directions

• la structure fonctionne comme un système spatial

• nécessite une conception de connexion précise

Système de connexion (boulon/vis)

Ce système utilise :

• connexions vis/boulons

• joints structurels rigides

Avantages :

• connexion forte

• adapté à la géométrie complexe

→ Système de connexion et de matériel

Ingénierie des matériaux

Utilisation d'un alliage d'aluminium :

• léger pour les grandes structures

• rapport résistance/poids élevé

• résistance à la corrosion

→ Guide des matériaux en aluminium

Sécurité et complexité de l'installation

Les systèmes à dôme nécessitent :

• séquence d'assemblage précise

• répartition correcte de la charge

• installation professionnelle

→ Guide de méthodologie d'installation
→ Normes de sécurité et contraintes d'ingénierie

FAQ

Est-ce un dôme complet ou un demi-dôme ?

Il s'agit d'une structure en hémisphère (demi-dôme).

Peut-il être personnalisé en taille ?

Oui, le diamètre, la hauteur et la configuration peuvent être personnalisés.

→ Production de scènes personnalisées

Peut-il prendre en charge les systèmes d'éclairage et de LED ?

Oui, conçu avec des points d'accrochage pour l'éclairage et l'équipement.

Est-il adapté à une utilisation en extérieur ?

Oui, avec un support de base et une installation d'auvent appropriés.
