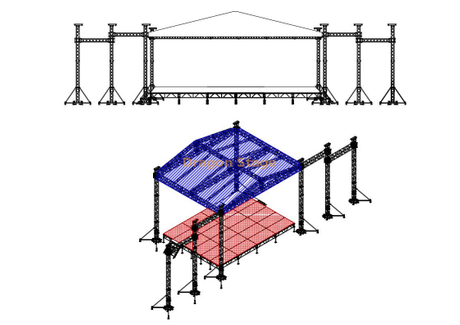

Système de fermes de toit en aluminium pour fêtes événementielles 13x13x7m (43x43x23ft) avec scène modulaire 12,2x12,2m hauteur 1,6-2m (40x40ft)

Marque de produit: Dragon Stage

Description du produit

poids de l'emballage : 3350kg

volume d'emballage: 24cbm

Article	spécification				Quantité
Étape d'assemblage en aluminium	garniture : 4 x 8 pi (1.22x2.44m)		en bois		50 pièces
	Renfort de scène de 1,22 m				60 pièces
	Renfort de scène de 2,44 m				55 pièces
	support avec tube extensible				66 pièces
	Base réglable de scène				66 pièces
Escalier de scène	garniture en bois	le total	8	pas	2 pièces

poids d'emballage: 2900 kg

volume d'emballage: 24cbm

Article		Spécification (poutre carrée)			Qté
		longueur	tube principal(mm)	taille (millimètre)
Faisceau de 13,00 m (avant)	3 ensembles	3.00m	50×3.0	BS400×400	12 pièces
		2.00 m	50×3.0	BS400×400	3 pièces
		1,00 m	50×3.0	BS400×400	0 pièces
Faisceau de 13,00 m (côté)	2 ensembles	3.00m	50×3.0	BS400×400	8 pièces
		2.00 m	50×3.0	BS400×400	0 pièces
		1,00 m	50×3.0	BS400×400	0 pièces
Pilier de 6,00 m	4 ensembles	3.00m	50×3.0	BS300×300	8 pièces
		2.00m	50×3.0	BS300×300	0 pièces
		1,00 m	50×3.0	BS300×300	0 pièces
cube de faisceau	cubes 400x400				2 pièces
Tour de cadre	Boulon Truss Manchon Bloc S				4 pièces
	Base en acier S				4 pièces
	Section supérieure S				4 pièces
	Palan manuel, BA05 2Tons				4 pièces
	Section de charnière de broche, hauteur 1 m				4 pièces
	Elingue fibre,BA04,2 tonnes 3m				4 pièces
	Balancier long				16 pièces
Article		Spécification (poutre carrée)			Qté
		longueur	tube principal(mm)	taille (millimètre)
Pilier de toit	3 ensembles	1,30 m	50×3.0	BS400×400	3 pièces
Poutre supérieure de 13,00 m	1 ensembles	3.00m	50×3.0	BS400×400	4 pièces
		2.00m	50×3.0	BS400×400	0 pièces
		1,00 m	50×3.0	BS400×400	0 pièces
Faisceau oblique de 6,70 m	4 ensembles	3.00m	50×3.0	BS400×400	4 pièces
		2.00 m	50×3.0	BS400×400	4 pièces
		1,70 m	50×3.0	BS400×400	4 pièces
Ferme d'échelle de 6,70 m	12 ensembles	3.00m	50×3.0	BL30,300*50	12 pièces
		2.00m	50×3.0	BL30,300*50	12 pièces
		1,70 m	50×3.0	BL30,300*50	12 pièces
Composants du toit		Conner de toit 4 voies, utiliser pour les poutres de toit		BS400×400	2 pièces
		Conner de toit 5 voies, utiliser pour les poutres de toit		BS400×400	1 PCS
		Connecter la plaque avec la pince			3 pièces
		Pince simple			24 pièces
		Double pince			8 pièces
		matériau de l'auvent de toit: pvc, couleur bleue ou personnalisé.		272.46	1 PCS
Article		Spécification (poutre carrée)			Qté
		longueur	tube principal(mm)	taille (millimètre)
Poutre Ailes 2.00 m	4 ensembles	3.00m	50×3.0	BS400×400	0 pièces
		2.00m	50×3.0	BS400×400	4 pièces
		1,00 m	50×3.0	BS400×400	0 pièces
6.00 m Ailes Pilier	4 ensembles	3.00m	50×3.0	BS300×300	8 pièces
		2.00 m	50×3.0	BS300×300	0 pièces
		1,00 m	50×3.0	BS300×300	0 pièces
Tour des ailes	Boulon Truss Manchon Bloc S				4 pièces
	Base en acier S				4 pièces
	Section supérieure S				4 pièces
	Palan manuel, BA05 2Tons				4 pièces
	Section de charnière à vis, hauteur 1 m				4 pièces
	Elingue fibre,BA04,2 tonnes 3m				4 pièces
	Balancier long				16 pièces
Accessoire de ferme		Coupleur conique et clip et goupille Safrty			ensemble Positionner
