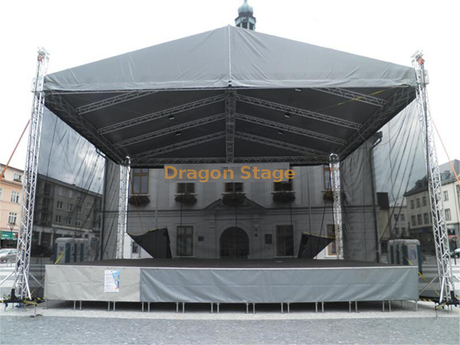

système en aluminium de botte de toit de pyramide d'étape de broche d'exposition d'événement de concert de 12x9x9m avec le gréement

  • Dragon Stage

Description du produit

poids d'emballage: 1700 kg

volume d'emballage: 12cbm

Article
Spécification (fermeture carrée) Qté

longueur tube principal (mm) taille (mm)
Faisceau de 12,00 m (avant) 2 ensembles 3,00 m 50×3,0 CS389 × 389 6 pièces
2,00 m 50×3,0 CS389 × 389 0 pièces
1,00 m 50×3,0 CS389 × 389 0 pièces
Faisceau 9,00 m (côté) 2 ensembles 3,00 m 50×3,0 CS389 × 389 6 pièces
2,00 m 50×3,0 CS389 × 389 0 pièces
1,00 m 50×3,0 CS389 × 389 0 pièces
Pilier de 8,00 m 4 ensembles 3,00 m 50×3,0 CS289 × 289 8 pièces
2,00 m 50×3,0 CS289 × 289 4 pièces
1,00 m 50×3,0 CS289 × 289 0 pièces
Tour à ossature Bloc de manchon de robinet S 4 pièces
Base en acier S 4 pièces
Section supérieure S 4 pièces
Palan manuel, BA05 2Tons 4 pièces
Section de charnière à broche, hauteur 1 m 4 pièces
Élingue fibre,BA04,2 tonnes 3m 4 pièces
Long stabilisateur 16 pièces
Article
Spécification (fermeture carrée) Qté

longueur tube principal (mm) taille (mm)
Pilier de toit 2 ensembles 1,20 m 50×3,0 CS289 × 289 2 pièces
Poutre supérieure de 9,00 m 1 ensembles 3,00 m 50×3,0 CS289 × 289 3 pièces
2,00 m 50×3,0 CS289 × 289 0 pièces
1,00 m 50×3,0 CS289 × 289 0 pièces
Faisceau oblique de 6,20 m 4 ensembles 3,00 m 50×3,0 CS289 × 289 4 pièces
2,00 m 50×3,0 CS289 × 289 4 pièces
1,20 m 50×3,0 CS289 × 289 4 pièces
Ferme d'échelle de 6,20 m 8 ensembles 3,00 m 50×3,0 CL30,289*50 8 pièces
2,00 m 50×3,0 CL30,289*50 8 pièces
1,20 m 50×3,0 CL30,289*50 8 pièces
Composants du toit
Conner de toit 4 voies, à utiliser pour les fermes de toit CS289 × 289 2 pièces

Conner de toit 5 voies, à utiliser pour les fermes de poutre de toit CS289 × 289 0 pièces

Connecter la plaque avec la pince 2 pièces

Pince simple 16 pièces

Double pince 8 pièces

Matériau de l'auvent : PVC, couleur bleue ou personnalisé. 194.16 1 PCS

Notre avantage de ferme :

1. Avec la certification CE/TUV, peut être compatible avec les fermes mondiales.
2. matériaux de la ferme : ne coupez jamais les coins, pour garantir que la ferme entièrement soudée est solide et durable.
3.truss entièrement soudés : plus fiable et plus solide que le marché des deux côtés de la soudure.
Soudage 4.truss : soudage des rabats  aspect, contrainte uniforme.
Traitement des spécifications 5.truss : positionnement de grande machine, emplacement précis, assemblage pratique.
