Adaptateur de panneau de cadre d'écran LED de barre de treillis en aluminium pour panneaux avec boulons avec pince pour pile de tube de 50 mm ou installation au plafond

vous pouvez facilement étendre votre écran avec une autre rangée d'écrans à panneaux LED dans diverses configurations et offre une flexibilité en hauteur ainsi qu'en largeur.

note:

1. Voici notre pince LED « adaptateur » avec des spécifications pour que vous puissiez comparer et vérifier si elle convient à vos besoins ;

2. Veuillez étudier attentivement les spécifications de vos positions d'installation à LED, ce qui est très important, toute légère différence entraînera un échec lors de l'installation.

3. Si vous n'êtes pas sûr que notre adaptateur soit compatible avec votre écran LED, veuillez contacter votre fournisseur de LED pour connaître les dimensions de son armoire LED ;

4. Si vous souhaitez avoir des produits personnalisés sur cette pince d'adaptation, vous pouvez nous contacter avec le dessin de votre fournisseur de LED.

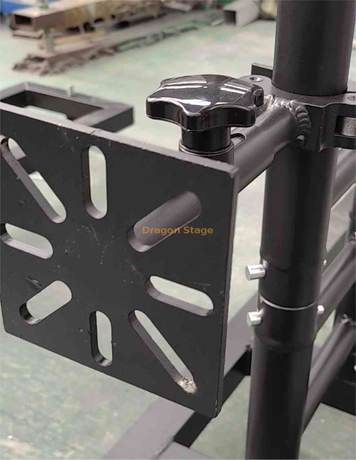

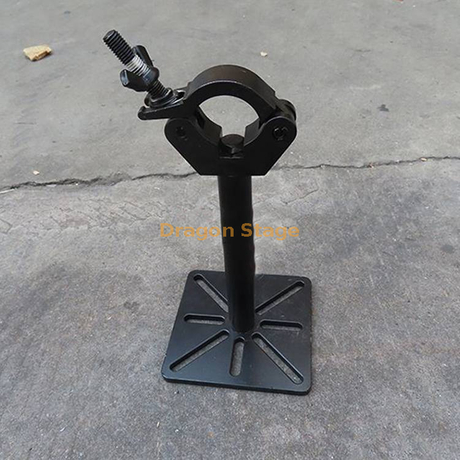

L'adaptateur de montage d'écran LED DragonStage est un composant de connexion en aluminium conçu pour fixer des vitrines LED compatibles à un tube en treillis de 50 mm de diamètre. Il combine une plaque de montage de panneau LED boulonnée avec une pince en treillis, fournissant une interface pour les structures d'écran LED empilées au sol et des arrangements de montage en hauteur adaptés.

Les positions des trous de montage sur l'armoire LED doivent être vérifiées avant de commander. Les configurations d'adaptateur personnalisées peuvent être discutées lorsque le panneau LED du client utilise un modèle de connexion différent.

Informations sur le produit

Spécification	de l'article
Marque	Scène du Dragon
Type de produit	Adaptateur de montage sur panneau d'écran LED
Application principale	Connexion de l'armoire à la ferme à LED
Diamètre nominal du tube de ferme	50mm / 1,97 pouces
Méthode de connexion	Plaque d'adaptation boulonnée avec pince pour ferme
Matériau de l'adaptateur	Aluminium, comme décrit dans le titre original du produit
Interface d'armoire LED	Plaque de montage boulonnée
Interface de ferme	Collier de serrage pour tube rond de 50 mm
Applications d'installation	Pile au sol/arrangement de montage aérien
Modèle de trou de montage	Doit correspondre à l'armoire LED
Dimensions de la plaque	À confirmer
Quantité de matériel	À confirmer
Charge admissible	Non spécifié
Personnalisation	Disponible selon les dessins d'armoires LED

Description du produit

L'adaptateur de panneau d'écran LED DragonStage 50 mm Truss Clamp fournit une interface de connexion entre une vitrine LED et un tube de ferme rond.

De nombreux panneaux d'affichage LED utilisent des positions de montage spécifiques au fabricant à l'arrière de l'armoire. Même lorsque deux panneaux LED ont des dimensions globales similaires, leurs trous de montage, l'espacement des connexions et les dispositions de fixation peuvent être différents.

Cela crée un problème pratique lorsque les clients souhaitent installer des armoires LED existantes sur un nouveau cadre en treillis.

L'adaptateur d'écran LED DragonStage est destiné à répondre à cette exigence de connexion via une plaque de montage et une pince conçue pour un tube en treillis rond nominal de 50 mm.

L'adaptateur peut être envisagé pour les systèmes d'écran LED au sol et les configurations de montage en hauteur appropriés, à condition que la méthode d'installation complète et les charges soient vérifiées.

Pour des structures de support LED complètes, explorez les systèmes de fermes de support au sol LED typiques.

Connexion d'armoires LED à des tubes en treillis de 50 mm

L'adaptateur fournit deux interfaces de connexion différentes.

Côté armoire LED

La plaque de montage boulonnée fournit la position de connexion pour une armoire LED compatible.

Sa configuration de trous doit correspondre aux points de montage réels à l'arrière de l'écran LED.

Côté ferme

La pince fournit une interface de fixation pour un tube en treillis rond de 50 mm de diamètre nominal.

Les deux interfaces doivent être compatibles avec l'équipement sélectionné.

Un diamètre de tube en treillis approprié ne signifie pas automatiquement que l'adaptateur s'adaptera au coffret LED.

Pourquoi les positions des trous de montage des armoires LED sont importantes

C'est le point le plus important lors du choix de ce produit.

Les armoires LED de différents fabricants peuvent avoir des dispositions de montage arrière différentes.

Les différences peuvent inclure :

• Distance entre les trous de montage

• Diamètre du trou de montage

• Position des points de montage

• Géométrie du cadre arrière

• Dimensions des boulons requises

• Dégagement entre l'armoire et la ferme de support

Une petite différence dans la position de montage peut empêcher l'adaptateur d'être installé correctement.

Pour cette raison, DragonStage recommande de vérifier le dessin réel de l'armoire LED du client avant de confirmer la compatibilité.

Si la disposition des trous de montage est différente, une plaque d'adaptation personnalisée peut être nécessaire.

Applications d'écran LED à pile au sol

Dans un système d'affichage LED empilé au sol, les armoires LED sont disposées les unes au-dessus des autres et soutenues par une structure basée au sol.

L'adaptateur peut être utilisé dans le cadre de l'agencement de connexion entre les vitrines compatibles et la ferme de support.

Le nombre requis et la position des adaptateurs dépendent de la conception de l'armoire LED et du système de support complet.

L'ajout d'une autre rangée de panneaux LED modifie également la disposition globale de l'affichage et potentiellement les charges sur la structure. L'adaptateur à lui seul ne détermine pas le nombre de lignes pouvant être installées.

Applications LED montées en hauteur et au plafond

Le produit original identifie également l'installation au plafond comme une application possible.

Pour de tels agencements, l'adaptateur peut servir de composant dans la connexion entre l'armoire LED et une structure de support aérienne appropriée.

Cependant, une installation aérienne présente des exigences différentes de celles d'une installation au sol.

La ferme de support, les pinces, les plaques d'adaptation, les fixations, les positions de connexion, la méthode de suspension et le chemin de charge complet doivent tous être vérifiés.

Ce produit ne doit pas être traité comme un système de suspension d'écran LED complet ou approuvé indépendamment.

Fabrication d'adaptateurs d'écran LED personnalisés

Lorsque la plaque standard ne correspond pas à une armoire LED existante, DragonStage peut discuter d'une configuration d'adaptateur personnalisée.

L'information la plus utile est le dessin technique du fabricant de LED, notamment les dimensions de montage arrière.

Les clients peuvent fournir :

• Marque et modèle d'armoire LED

• Largeur et hauteur du meuble

• Espacement des trous de montage arrière

• Diamètres des trous

• Photographies du meuble arrière

• Dessins de montage

• Poids de l'armoire LED

• Dimensions des tubes de support

Ces détails permettent de déterminer si l'adaptateur existant est adapté ou si une autre plaque de montage est nécessaire.

Pour plus d'informations sur les composants compatibles et les méthodes de connexion, voir Système de connexion et de matériaux..

Pourquoi l'adaptateur est différent d'une structure de support LED complète

L'adaptateur est un composant de connexion.

Il ne s'agit pas d'une ferme complète, d'un support au sol, d'un cadre de suspension ou d'un système d'affichage LED.

Une installation complète peut nécessiter des équipements de support supplémentaires, des pinces, des fixations ou des éléments structurels en fonction de l'application prévue.

Les clients qui possèdent déjà des panneaux LED et des équipements en treillis compatibles n'auront peut-être besoin que de l'adaptateur de connexion approprié plutôt que d'acheter une toute nouvelle structure de support LED.

Pour d'autres produits de connexion de fermes, voir Accessoires de fermes..

Principales caractéristiques

• Interface de montage d'armoire à ferme à LED

• Connexion de serrage de ferme nominale de 50 mm

• Plaque d'adaptation boulonnée

• Conçu pour les points de montage de vitrines LED compatibles

• Applicable aux agencements de cheminées au sol correctement conçus

• Peut être envisagé pour les configurations de montage en hauteur vérifiées

• Prend en charge les modèles de trous de montage personnalisés

• Convient aux projets de connexion d'équipement d'affichage LED de location

• Disponible pour la fourniture de composants individuels et les discussions sur la fabrication sur mesure

Applications typiques

• Structures d'affichage LED empilées au sol

• Murs d'images LED avec supports en treillis

• Montage d'un écran LED d'événement

• Connexion d'armoire LED à des tubes en treillis de 50 mm

• Écrans LED d'exposition

• Arrière-plans LED de scène

• Systèmes d'écrans LED de location

• Dispositions de montage de panneaux LED personnalisées

Compatibilité importante et note technique

La description du produit actuellement publiée identifie une plaque d'adaptation avec des boulons et une pince pour un tube en treillis nominal de 50 mm.

Il n'établit pas les dimensions exactes des trous de montage, l'épaisseur de la plaque, les spécifications de fixation, le poids de l'adaptateur, la charge admissible ou l'adéquation à un fabricant d'armoires LED spécifique.

La sélection finale de l'adaptateur doit être basée sur l'interface de montage réelle de l'armoire.

Pour les installations aériennes, l’ensemble complet du support et de la suspension nécessite une vérification appropriée. Ne vous fiez pas uniquement à la description de l'adaptateur pour déterminer le poids autorisé de l'écran ou la capacité de suspension.

FAQ

Qu'est-ce qu'un adaptateur de montage d'écran LED ?

Il s'agit d'un élément de connexion permettant de fixer une vitrine LED compatible à une structure portante. Ce produit combine une plaque de montage boulonnée avec une pince pour ferme.

À quelle taille de tube de ferme cet adaptateur convient-il ?

La liste originale du produit spécifie un collier de serrage pour un tube rond de 50 mm de diamètre nominal . L'ajustement réel du tube et du collier doit être confirmé avant de commander.

Peut-il s'adapter à n'importe quelle armoire à écran LED ?

Les armoires LED peuvent utiliser différents modèles de trous de montage et dispositions de cadre arrière. La compatibilité doit être vérifiée par rapport au dessin de l'armoire.

Cet adaptateur peut-il être utilisé pour les écrans LED empilés au sol ?

Il peut être incorporé dans un agencement de connexion de pile au sol compatible. Le support au sol complet et le chemin de charge doivent être adaptés à l'affichage prévu.

Cet adaptateur peut-il être utilisé pour suspendre des écrans LED ?

Il peut être considéré comme faisant partie d'un système de montage suspendu approprié, mais l'installation suspendue complète, y compris les connecteurs, la structure de support et les charges, doit être vérifiée.

Que faire si les trous de montage de mon armoire LED ne correspondent pas ?

Vous pouvez fournir le dessin du fabricant de l'armoire LED ou les dimensions de montage arrière. DragonStage peut vérifier si une plaque d'adaptation personnalisée est requise.

Cet adaptateur peut-il m'aider à ajouter une autre rangée de panneaux LED ?

Un agencement de connexion approprié peut permettre de modifier la disposition de l'affichage LED. Cependant, le nombre de panneaux ou de rangées pouvant être pris en charge dépend de la structure complète, et pas seulement de l'adaptateur.

Les boulons de montage sont-ils inclus ?

La liste originale décrit un adaptateur boulonné, mais elle n'établit pas clairement les quantités ou spécifications exactes des fixations. Ceux-ci doivent être confirmés dans le devis final.

Comment vérifier la compatibilité avant d'acheter ?

Fournissez le modèle d'armoire LED, les photographies de montage arrière, les dimensions des trous de montage, le poids de l'armoire et les détails de la ferme de support.

DragonStage peut-il fabriquer l'adaptateur selon mon dessin ?

Oui. Un adaptateur personnalisé peut être discuté en utilisant le dessin technique du fournisseur d'armoire LED et les dimensions de connexion de ferme requises.

Pourquoi choisir DragonStage

DragonStage fabrique des produits en treillis en aluminium et des composants de connexion associés pour les applications d'affichage LED et d'événements.

Pour ce type d'adaptateur, l'exigence la plus importante est une compatibilité précise entre l'armoire LED et la ferme de support.

En vérifiant les positions réelles des trous de montage et les dimensions de connexion du client avant la production, DragonStage peut aider les clients à éviter d'acheter un adaptateur qui semble approprié mais qui ne peut pas être installé sur leur équipement existant.

Demander un devis

Veuillez fournir les informations suivantes :

• Marque et modèle d'armoire LED

• Dessin ou photographies du montage arrière de l'armoire

• Distance entre les trous de montage

• Taille de boulon requise

• Poids de l'armoire LED

• Diamètre du tube de support

• Application au sol ou en hauteur

• Quantité d'adaptateur requise

DragonStage peut examiner l'interface de montage et confirmer si l'adaptateur standard ou une version personnalisée est approprié.
