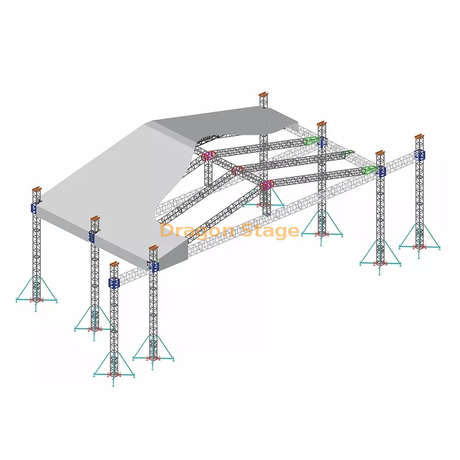

Ferme de toit en aluminium pour événement d'église de concert en plein air 16x16x8m

Marque de produit: Dragon Stage

Description du produit

poids d'emballage：3350kg

volume d'emballage: 30cbm

Article		Spécification (poutre carrée)			Qté
		longueur	tube principal(mm)	taille (millimètre)
Faisceau de 16,00 m (avant)	3 ensembles	3.00m	50×3.0	CS389×389	15 pièces
		2.00 m	50×3.0	CS389×389	0 pièces
		1,00 m	50×3.0	CS389×389	3 pièces
Faisceau de 16,00 m (côté)	2 ensembles	3.00m	50×3.0	CS389×389	10 pièces
		2.00 m	50×3.0	CS389×389	0 pièces
		1,00 m	50×3.0	CS389×389	2 pièces
Pilier de 7,00 m	6 ensembles	3.00m	50×3.0	CS289×289	12 pièces
		2.00 m	50×3.0	CS289×289	0 pièces
		1,00 m	50×3.0	CS289×289	6 pièces
cube de faisceau	Cube de robinet 389x389				0 pièces
Tour de cadre	Bloc manchon à emboîtement S				6 pièces
	Base en acier S				6 pièces
	Section supérieure S				6 pièces
	Palan manuel, BA05 2Tons				6 pièces
	Section de charnière de broche, hauteur 1 m				6 pièces
	Elingue fibre,BA04,2 tonnes 3m				6 pièces
	Balancier long				24 pièces
Article		Spécification (poutre carrée)			Qté
		longueur	tube principal(mm)	taille (millimètre)
Pilier de toit	3 ensembles	1,60 m	50×3.0	CS289×289	3 pièces
Poutre supérieure de 16,00 m	1 ensembles	3.00m	50×3.0	CS289×289	5 pièces
		2.00 m	50×3.0	CS289×289	0 pièces
		1,00 m	50×3.0	CS289×289	1 PCS
Faisceau oblique de 8,20 m	6 ensembles	3.00m	50×3.0	CS289×289	12 pièces
		2.00 m	50×3.0	CS289×289	0 pièces
		2,20 m	50×3.0	CS289×289	6 pièces
Ferme d'échelle de 8,20 m	12 ensembles	3.00m	50×3.0	CL30,289*50	24 pièces
		2.00 m	50×3.0	CL30,289*50	0 pièces
		2,20 m	50×3.0	CL30,289*50	12 pièces
Composants du toit		Conner de toit 4 voies, utiliser pour les poutres de toit		CS289×289	2 pièces
		Conner de toit 5 voies, utiliser pour les poutres de toit		CS289×289	1 PCS
		Connecter la plaque avec la pince			3 pièces
		Pince simple			24 pièces
		Double pince			12 pièces
		matériau de l'auvent de toit: pvc, couleur bleue ou personnalisé.		387.36	1 PCS
Article		Spécification (poutre carrée)			Qté
		longueur	tube principal(mm)	taille (millimètre)
Poutre Ailes 2.00 m	2 ensembles	3.00m	50×3.0	CS389×389	0 pièces
		2.00 m	50×3.0	CS389×389	2 pièces
		1,00 m	50×3.0	CS389×389	0 pièces
7.00 m Ailes Pilier	2 ensembles	3.00m	50×3.0	CS289×289	4 pièces
		2.00 m	50×3.0	CS289×289	0 pièces
		1,00 m	50×3.0	CS289×289	2 pièces
Tour des ailes	Bloc manchon à emboîtement S				2 pièces
	Base en acier S				2 pièces
	Section supérieure S				2 pièces
	Palan manuel, BA05 2Tons				2 pièces
	Section de charnière de broche, hauteur 1 m				2 pièces
	Elingue fibre,BA04,2 tonnes 3m				2 pièces
	Balancier long				8 pièces
Accessoire de ferme		Coupleur conique et clip et goupille Safrty			ensemble Positionner

poids de l'emballage : 4300kg

volume d'emballage: 30cbm

Article	spécification				Quantité
Étape d'assemblage en aluminium	garniture : 4 x 8 pi (1.22x2.44m)		en bois		72 pièces
	Renfort de scène de 1,22 m				84 pièces
	Renfort de scène de 2,44 m				78 pièces
	support avec tube extensible				91 pièces
	Base réglable de scène				91 pièces
Escalier de scène	garniture en bois	le total	8	pas	2 pièces
