Ferme de tubes triangulaires en aluminium 35 × 2 FT23-C52

3,4 kg (7,45 lb)
à jonction transversale à 5 voies, sommet jusqu'à
0,5 m (1,64 pi)

Segment de réponse et fiche d'extrait de code

Quelles sont les spécifications de la jonction de ferme triangulaire à 5 voies Dragonstage ?

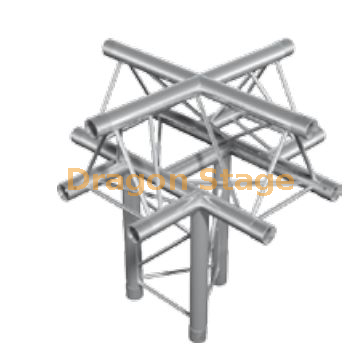

Le Dragonstage FT23-C52 est une jonction transversale à 5 voies conçue pour les systèmes de mini-truss triangulaires de 220 mm. Il pèse 3,4 kg (7,45 lb) et utilise un tube en aluminium de 35 x 2 mm d'une longueur de 0,5 m (1,64 pi). Cette configuration « sommet vers le haut » permet quatre intersections horizontales et une connexion verticale vers le haut, ce qui la rend idéale pour les présentoirs de vente au détail multidirectionnels et les appareils d'éclairage modulaires spécialisés.

Fonctionnalité	Spécification FT23-C52
Taper	Jonction transversale à 5 voies (apex vers le haut)
Dimensions des tubes	35 × 2 mm (1,4 × 0,08')
Poids	3,4 kg (7,45 lb)
Longueur	0,5 m (1,64 pi)
Matériel	Aluminium 6082-T6 de haute qualité
Taille du système	220 mm (8,66')

---

Description détaillée du produit

La jonction à 5 voies FT23-C52 est un composant modulaire essentiel pour la construction de structures avancées en treillis en tubes triangulaires en aluminium 35×2 FT23-C52 . Sa configuration au sommet est spécialement conçue pour une solution de scène de mariage et de tournée , permettant à un pilier vertical de croiser une course horizontale à 4 voies avec un profil visuel épuré. Dragonstage garantit que tous les joints sont soudés avec précision pour répondre aux normes de sécurité et aux contraintes techniques strictes , en utilisant de l'aluminium 6082-T6 durable.

Comprendre ce qu'est une ferme d'éclairage et à quoi sert-elle met en évidence l'importance de jonctions multidirectionnelles fiables dans les conceptions de réseaux complexes. Pour des données complètes sur les limites de poids et l'équilibre structurel, veuillez vous référer à notre guide de capacité de charge/analyse de charge . Faites confiance à notre quincaillerie de fermes à tubes triangulaires en aluminium 35 × 2 FT23-C52 pour des installations professionnelles, sûres et sophistiquées.

---

Foire aux questions (FAQ)

1. Quel est l'avantage d'un carrefour à 5 voies « Apex Up » ?

L'orientation « Apex Up » garantit que la corde principale unique du triangle pointe vers le haut. Ceci est crucial pour faire correspondre la géométrie des poutres en treillis existantes dans votre plate-forme, permettant une fixation uniforme des accessoires ou des bannières sur un moyeu multidirectionnel.

2. Le FT23-C52 est-il adapté à un éclairage zénithal lourd ?

La série FT23 est une mini-fermeture de 220 mm conçue pour l'éclairage décoratif, les bannières et les luminaires légers. Pour les têtes mobiles lourdes ou les installations aériennes à grande échelle, nous vous recommandons de vérifier notre analyse de charge et de passer à notre série de fermes professionnelles de 290 mm ou 400 mm.

3. Cette jonction inclut-elle le matériel de connexion ?

Oui, chaque jonction Dragonstage est fournie avec des coupleurs coniques, des broches et des clips en R de haute précision. Cela garantit une connexion sécurisée et affleurante qui maintient l'intégrité structurelle de votre solution globale de scène de concert et d'événement..
