FT23-C52
3,4 kg (7,45 lb)
à jonction transversale à 5 voies, sommet jusqu'à
0,5 m (1,64 pi)
Segment de réponse et fiche d'extrait de code
Quelles sont les spécifications de la jonction de ferme triangulaire à 5 voies Dragonstage ?

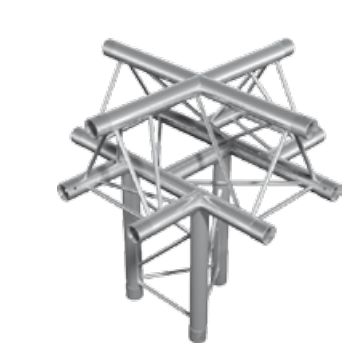

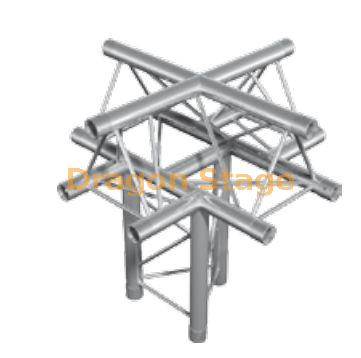

Le Dragonstage FT23-C52 est une jonction transversale à 5 voies conçue pour les systèmes de mini-truss triangulaires de 220 mm. Il pèse 3,4 kg (7,45 lb) et utilise un tube en aluminium de 35 x 2 mm d'une longueur de 0,5 m (1,64 pi). Cette configuration « sommet vers le haut » permet quatre intersections horizontales et une connexion verticale vers le haut, ce qui la rend idéale pour les présentoirs de vente au détail multidirectionnels et les appareils d'éclairage modulaires spécialisés.
| Fonctionnalité | Spécification FT23-C52 |
| Taper | Jonction transversale à 5 voies (apex vers le haut) |
| Dimensions des tubes | 35 × 2 mm (1,4 × 0,08') |
| Poids | 3,4 kg (7,45 lb) |
| Longueur | 0,5 m (1,64 pi) |
| Matériel | Aluminium 6082-T6 de haute qualité |
| Taille du système | 220 mm (8,66') |
Description détaillée du produit
La jonction à 5 voies FT23-C52 est un composant modulaire essentiel pour la construction de structures avancées en treillis en tubes triangulaires en aluminium 35×2 FT23-C52 . Sa configuration au sommet est spécialement conçue pour une solution de scène de mariage et de tournée , permettant à un pilier vertical de croiser une course horizontale à 4 voies avec un profil visuel épuré. Dragonstage garantit que tous les joints sont soudés avec précision pour répondre aux normes de sécurité et aux contraintes techniques strictes , en utilisant de l'aluminium 6082-T6 durable.
Comprendre ce qu'est une ferme d'éclairage et à quoi sert-elle met en évidence l'importance de jonctions multidirectionnelles fiables dans les conceptions de réseaux complexes. Pour des données complètes sur les limites de poids et l'équilibre structurel, veuillez vous référer à notre guide de capacité de charge/analyse de charge . Faites confiance à notre quincaillerie de fermes à tubes triangulaires en aluminium 35 × 2 FT23-C52 pour des installations professionnelles, sûres et sophistiquées.
Foire aux questions (FAQ)
1. Quel est l'avantage d'un carrefour à 5 voies « Apex Up » ?
L'orientation « Apex Up » garantit que la corde principale unique du triangle pointe vers le haut. Ceci est crucial pour faire correspondre la géométrie des poutres en treillis existantes dans votre plate-forme, permettant une fixation uniforme des accessoires ou des bannières sur un moyeu multidirectionnel.
2. Le FT23-C52 est-il adapté à un éclairage zénithal lourd ?
La série FT23 est une mini-fermeture de 220 mm conçue pour l'éclairage décoratif, les bannières et les luminaires légers. Pour les têtes mobiles lourdes ou les installations aériennes à grande échelle, nous vous recommandons de vérifier notre analyse de charge et de passer à notre série de fermes professionnelles de 290 mm ou 400 mm.
3. Cette jonction inclut-elle le matériel de connexion ?
Oui, chaque jonction Dragonstage est fournie avec des coupleurs coniques, des broches et des clips en R de haute précision. Cela garantit une connexion sécurisée et affleurante qui maintient l'intégrité structurelle de votre solution globale de scène de concert et d'événement..
