Éclairage fabriqué structurel fermes bon marché 6x6x6m
Volume d'emballage: 6,5 cbm
Poids d'emballage: 830 kg
Plan préféré de la ferme 2 m
| Article | Spécification (SQure Truss) | Qté |
| longueur (m) | tube principal (mm) | taille (mm) |
| Faisceau | 3 | 50 × 3,0 | CS289 × 289 | 0 PCS |
| 2 | 50 × 3,0 | CS289 × 289 | 12 PCS |
| 1 | 50 × 3,0 | CS289 × 289 | 0 PCS |
| Pilier | 3 | 50 × 3,0 | CS289 × 289 | 0 PCS |
| 2 | 50 × 3,0 | CS289 × 289 | 8 pcs |
| 1 | 50 × 3,0 | CS289 × 289 | 4 PCS |
| Tour | Bloc de manche de robinet S | 4 PCS |
| Base en acier s | 4 PCS |
| Section supérieure S | 4 PCS |
| Hoist manuel, BA05 2TONS | 4 PCS |
| Section de charnière de robinet, hauteur 1m | 4 PCS |
| Élingue de fibres, BA04,2 tonnes 3M | 4 PCS |
| SURGIGNAGE Long | 16 PCS |
| Accessoire de ferme | Coupleur conique et clip et épingle de safrty | entier
|
plan économique
Poids d'emballage: 800 kg
Volume d'emballage: 6,5 cbm
| Article | Spécification (SQure Truss) | Qté |
| longueur (m) | tube principal (mm) | taille (mm) |
| Faisceau | 3 | 50 × 3,0 | CS289 × 289 | 8 pcs |
| 2 | 50 × 3,0 | CS289 × 289 | 0 PCS |
| 1 | 50 × 3,0 | CS289 × 289 | 0 PCS |
| Pilier | 3 | 50 × 3,0 | CS289 × 289 | 4 PCS |
| 2 | 50 × 3,0 | CS289 × 289 | 4 PCS |
| 1 | 50 × 3,0 | CS289 × 289 | PCS |
| Tour | Bloc de manche de robinet S | 4 PCS |
| Base en acier s | 4 PCS |
| Section supérieure S | 4 PCS |
| Hoist manuel, BA05 2TONS | 4 PCS |
| Section de charnière de robinet, hauteur 1m | 4 PCS |
| Élingue de fibres, BA04,2 tonnes 3M | 4 PCS |
| SURGIGNAGE Long | 16 PCS |
| Accessoire de ferme | Coupleur conique et clip et épingle de safrty | entier
|

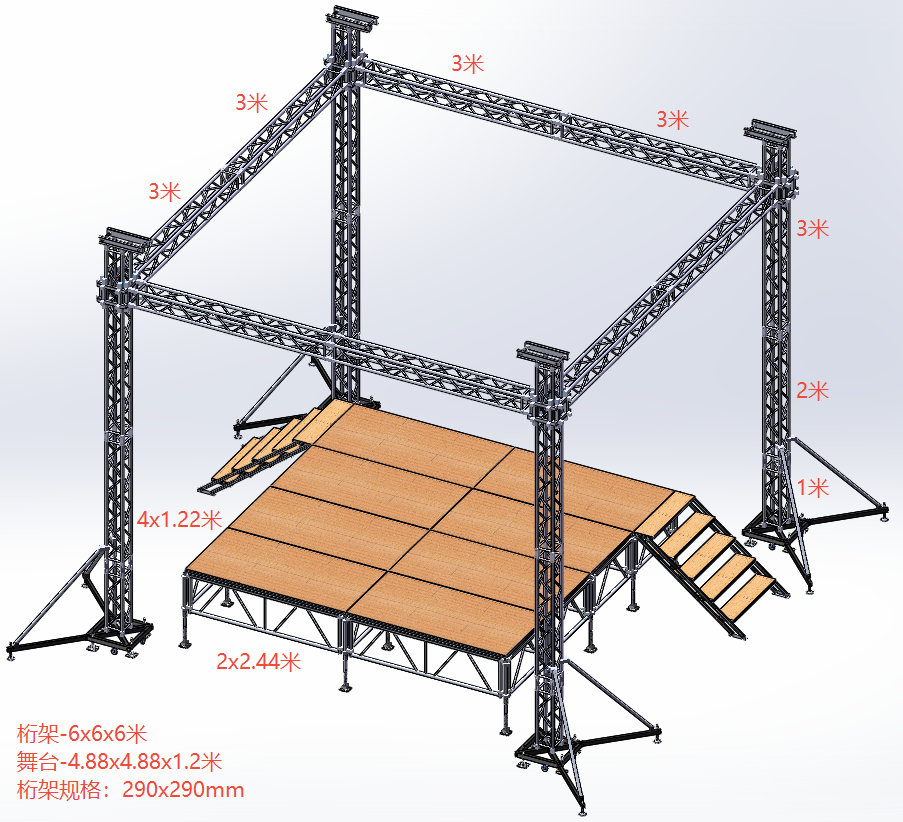

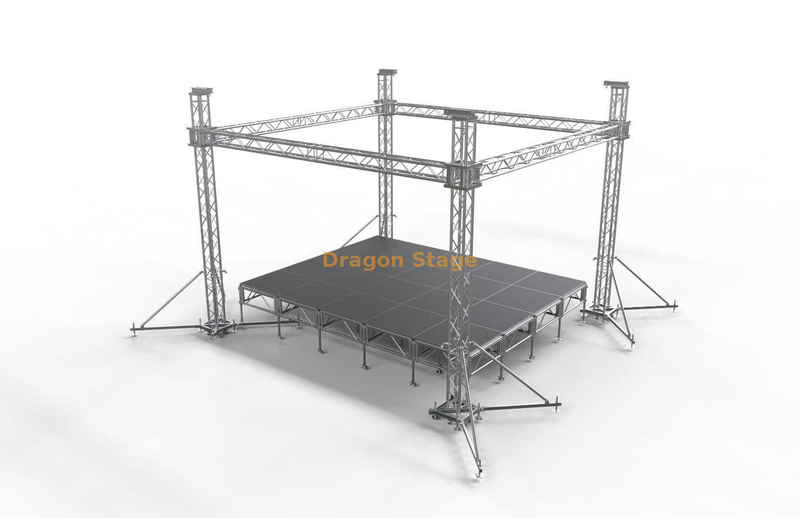

Système de fermes d'éclairage structurel 6x6x6m (grille carrée)
1. Présentation : Grille d’éclairage polyvalente et économique
Le DragonStage 6x6x6m système de fermes d'éclairage structurelles fabriquées est une solution économique mais robuste pour créer une grille d'éclairage et d'affichage autoportante en forme de cube. Avec des dimensions extérieures de 6 m (L) x 6 m (P) x 6 m (H) , ce système de fermes carrées standard fournit une structure importante et stable adaptée à une variété d'événements de petite à moyenne taille, notamment :
Stands d'exposition et présentoirs pour salons commerciaux
Cabines DJ et petites scènes
Appareils d'éclairage intérieur pour clubs ou lieux
Bannières publicitaires et écrans LED
Le système se caractérise par l'utilisation d' une ferme carrée CS289x289 et de la méthode de connexion Spigot rapide et sécurisée . Il est proposé en deux plans de composants distincts pour plus de flexibilité.
2. Spécifications et matériaux de base
Cette structure en treillis est conçue pour être solide, portable et facile à déployer, ce qui en fait un favori des sociétés de location à la recherche d'un retour sur investissement élevé.
| Spécification | Détail |
| Modèle | CS-02 |
| Dimensions externes | 6 m (largeur) x 6 m (profondeur) x 6 m (hauteur) |
| Type de ferme | Ferme carrée (CS289x289) |
| Taille du tube principal | $mathbf{50 imes 3.0 ext{mm}}$ |
| Méthode de connexion | Robinet (coupleur conique) |
| Matériau de construction | Alliage d'aluminium |
| Poids moyen | Env. 800 - 830 kg (selon le plan) |
| Volume moyen | Env. 6,5 GBC |
3. Composants structurels et déploiement
Le système de fermes de 6 x 6 x 6 m est un kit complet conçu pour un support complet au sol, ce qui signifie qu'il peut être construit sans être suspendu au toit d'une salle.
Composants essentiels de la tour (communs aux deux plans)
Tous les systèmes de fermes structurelles nécessitent un assemblage de tour complet pour un levage et une stabilité sûrs. Chaque grille de 6x6m comprend quatre systèmes de tours complets :
Blocs de manchon (Spigot) : 4 pièces (relie les poutres horizontales aux piliers verticaux, permettant de soulever la grille).
Base en acier : 4 pièces (fournit une empreinte large et stable pour chaque tour verticale).
Section supérieure : 4 pièces (la section de tête de la tour utilisée pour connecter les palans/accessoires de levage).
Palans manuels (2 tonnes) : 4 pièces (le mécanisme de levage principal pour élever la grille horizontale à la hauteur totale de 6 m).
Section de charnière à broche (1 m) : 4 pièces (permet de construire la tour au sol et de la charnière verticalement).
Longs stabilisateurs : 16 pièces (étendent le support de base pour une stabilité anti-basculement maximale).
Élingues de levage : 4 pièces (pour connecter les palans à la section supérieure).
4. Avantages clés
Capacité de montage élevée : le tube principal de 50 x 3 mm et le profil carré de 290 x 290 mm répondent aux normes professionnelles, supportant un poids important pour l'éclairage, les haut-parleurs et les murs LED.
Vitesse d'assemblage : Le système de connexion Spigot/Coupleur conique est réputé dans l'industrie pour sa configuration et son démontage rapides, réduisant ainsi le temps et les coûts de main-d'œuvre.
Conception économique : conçue pour offrir une solution structurellement solide à un prix compétitif, offrant un excellent rapport qualité-prix sans compromettre les caractéristiques de sécurité telles que les stabilisateurs et les palans de 2 tonnes.
5. Prochaine étape
Pour garantir que le système de fermes d'éclairage 6 x 6 x 6 m répond à vos exigences de charge spécifiques et aux normes de sécurité régionales, renseignez-vous dès maintenant pour obtenir des tableaux de charges détaillés et une liste complète des pièces pour votre plan d'assemblage préféré.
