Poids d'emballage: 3250 kg

Volume d'emballage: 33cbm

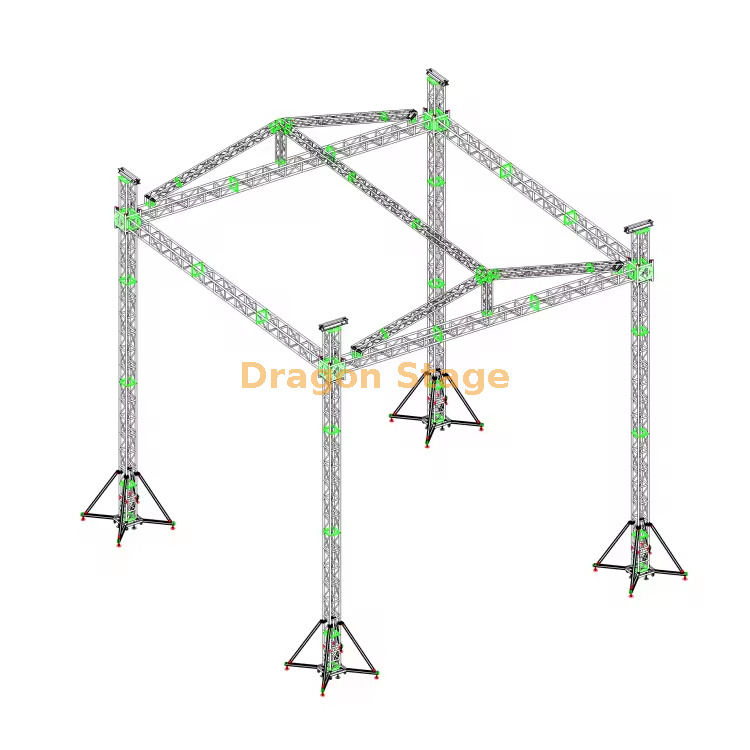

Système de toit en treillis pour éclairage robuste : 16 m x 16 m x 9 m (52,5 pi x 52,5 pi) avec ailes PA

Introduction : échelle massive, sécurité maximale pour une utilisation en arène et en festival

Présentation du système de toit en treillis de scène Dragon Stage Lighting (16 mx 16 mx 9 m) , conçu pour les plus grands concerts internationaux, événements sportifs et festivals de plusieurs jours. Cette structure offre une immense portée libre de 16 m et une hauteur imposante de 9 m du sol au gréement , capable de supporter de vastes installations d'éclairage, de grands écrans LED et de puissants systèmes de haut-parleurs line array via ses ailes de sonorisation intégrées.

Caractéristiques clés et intégrité structurelle

Ferme principale ultra-robuste

Pour gérer les exigences de charge importantes sur une portée de 16 m , le système utilise des profils de fermes spécialisés de haute capacité :

• Poutres de grille principale : présentent le profil de ferme robuste BS500x600 (500 mm x 600 mm), conçu pour les applications de charges extrêmes et une déflexion minimale sur de longues distances sans support.

• Support vertical : Les piliers de 9 m sont construits à partir de fermes carrées BS350x350 , offrant une excellente résistance à la compression.

• Ailes de sonorisation intégrées : comprennent des supports verticaux séparés et des poutres spécialement conçues pour installer des systèmes de haut-parleurs, sécurisées par leurs propres bases dédiées et 8 longs stabilisateurs.

Système d'assemblage à haute efficacité

Cette structure à grande échelle s'appuie sur des systèmes mécaniques et du matériel de connexion fiables pour une installation rapide et sûre :

• Équipement de levage : livré avec 6 ensembles de palans manuels de 2 tonnes (BA05) – quatre pour le toit principal et deux pour les ailes PA – offrant une ascension contrôlée et synchronisée.

• Méthode de connexion : utilise une connexion sécurisée par boulons pour les sections principales à haute contrainte, garantissant une structure rigide et sûre capable de supporter des charges dynamiques sévères.

• Stabilisation : Un total impressionnant de 24 longs stabilisateurs (16 principaux + 8 ailes) sont inclus, essentiels pour fournir la vaste empreinte au sol nécessaire à la stabilité de cette structure de 9 m de haut contre les vents violents.

Protection et couverture professionnelle

La à grande échelle conception du toit en pente couvre une superficie de 387,36 m² , offrant une protection complète. L' inclus auvent en PVC est conçu pour protéger tous les équipements et talents de la scène des intempéries, ce qui en fait le choix idéal pour une utilisation continue en extérieur.

Aperçu des spécifications techniques

FAQ pratique pour les professionnels de la scène

Q : Pourquoi la poutre principale est-elle tellement plus grande (500 x 600) que les piliers (350 x 350) ?

R : La ferme BS500x600 est optimisée pour la rigidité en flexion sur la longue portée horizontale de 16 m , où les moments de flexion et la déflexion sont la plus grande préoccupation. La ferme BS350x350 est optimisée pour la compression verticale, qui constitue la principale charge sur les piliers de support.

Q : Les ailes PA sont-elles modulaires et amovibles ?

R : Oui, le système comprend des composants séparés et un équipement de levage pour les ailes PA, ce qui indique qu'ils sont modulaires et peuvent être ajoutés ou supprimés en fonction des exigences spécifiques de l'événement en matière de couverture audio et de configuration du line array.

Q : Le système de connexion est-il entièrement basé sur des boulons ?

R : Les joints porteurs les plus critiques des BS500x600 et BS350x350 sont généralement boulonnés pour une stabilité et une rigidité supérieures sur ces très grands systèmes. Des accessoires tels que le coupleur conique, le clip et la goupille de sécurité sont utilisés pour les éléments secondaires ou les sections de ferme plus petites (comme la grille de toit) pour accélérer l'assemblage.
