Volume d'emballage: 33cbm
Poids d'emballage: 3650kg
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre 18,00 m (avant) | 3 ensembles | 3,00 m | 50 × 3,0 | CS500 × 600 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| Poutre de 15,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS500 × 600 | 10pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| Pilier 9h00 m | 6 ensembles | 3,00 m | 50x3.0 | CS350 × 350 | 18 pcs |
| 2,00 m | 50x3.0 | CS350 × 350 | 0pcs |
| 1,00 m | 50x3.0 | CS350 × 350 | 0pcs |
| Tour d'image | Bloc de manche de robinet m | 6pcs |
| Base en acier m | 6pcs |
| Section supérieure M | 6pcs |
| Hoist manuel, BA05 2TONS | 6pcs |
| Section de charnière de robinet, hauteur 1m | 6pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 6pcs |
| SURGIGNAGE Long | 24pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 3 ensembles | 1,80 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| Poutre supérieure de 15,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 5pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Poutre oblique de 9,20 m | 6 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 12pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| Bouchette d'échelle de 9,20 m | 12 sets | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 24pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 12pcs |
| 1,20 m | 50 × 3,0 | CL30 289 * 50 | 12pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 1pcs |
| Plaque de connexion à la pince | 3pcs |
| Pince unique | 24pcs |
| Pince à double | 12pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 412.56 | 1pcs |
Volume d'emballage: 30cbm
poids d'emballage: 4600kg
| Étape d'assemblage en aluminium | Topping: 4x8ft
(1.22x2,44m) | en bois | 77 PCS |
| Aroupe à étape de 1,22 m | 88 PCS |
| Aprise de 2,44 m | 84 pièces |
| stand avec tube extensible | 96 PCS |
| Base réglable sur scène | 96 PCS |
| Escalier | garniture en bois | total | 8 | mesures | 2 PCS |

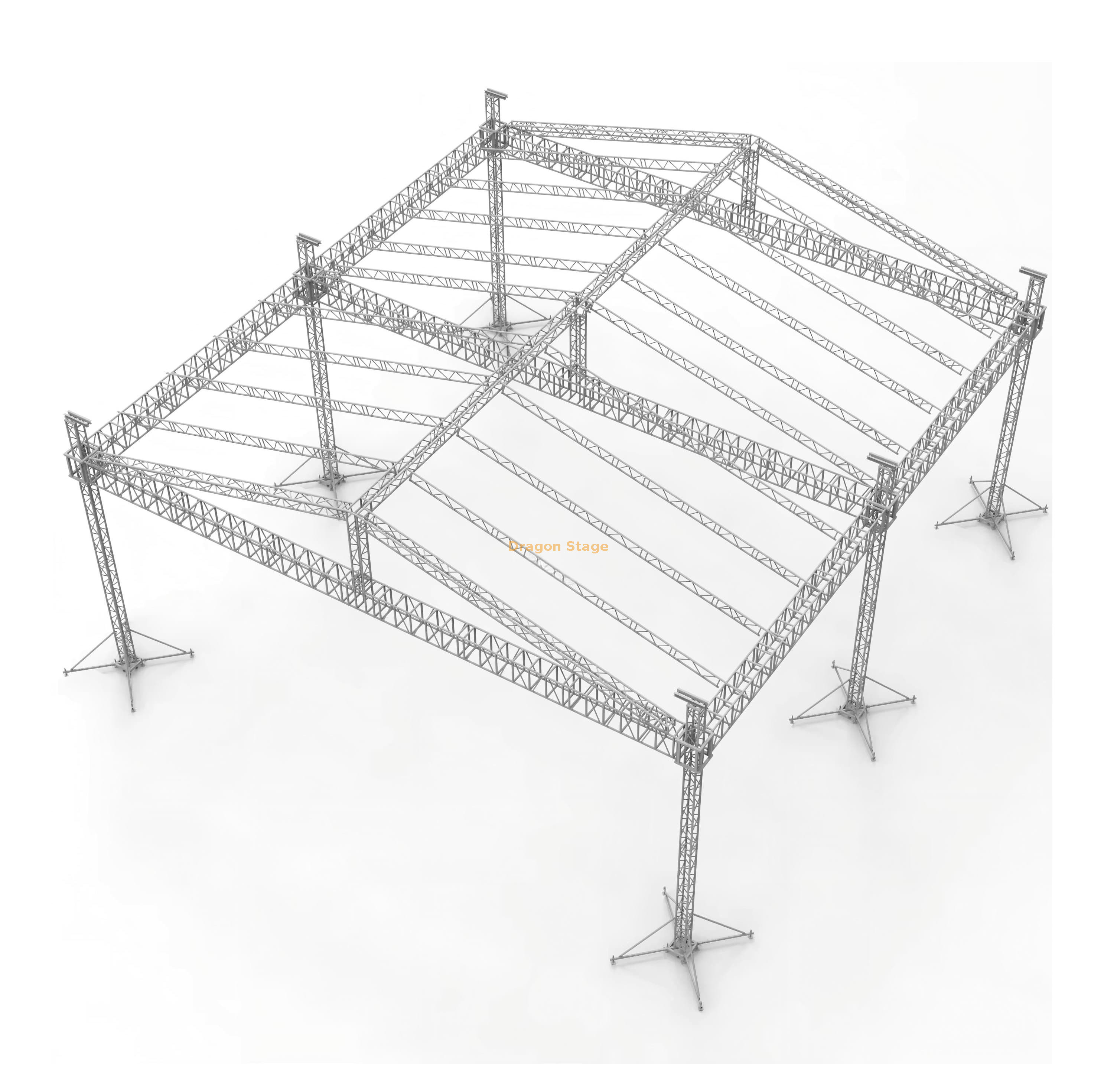

Système de fermes de toit en A pour événements en aluminium : toit en fermes à grande échelle à vendre 18x15x10m
1. Introduction : Les fondements de la production live à grande échelle
Le DragonStage système de fermes de toit en A pour événements en aluminium est une structure de soutènement au sol exceptionnellement grande et robuste conçue pour les événements extérieurs les plus exigeants, y compris les grands festivals de musique, les grandes cérémonies sportives et les installations d'entreprise complètes. D'une taille impressionnante de 18 mètres de large sur 15 mètres de profondeur avec une hauteur libre impressionnante de 10 mètres , ce système offre une couverture et un dégagement vertical maximum pour les parcelles complexes d'éclairage, de son et de montage vidéo.
Ce toit en fermes à grande échelle à vendre est classé dans la catégorie des systèmes de fermes de toit en A, une conception réputée pour sa répartition supérieure de la charge et sa stabilité dans des conditions météorologiques défavorables. La structure atteint sa robustesse en utilisant deux profils distincts et robustes : la ferme CS500x600 pour les poutres principales du toit (offrant une capacité de portée maximale) et la ferme CS350x350 pour les piliers de support. Ce déploiement stratégique de matériaux garantit une plate-forme fiable et certifiée pour toute conception de production ambitieuse.
2. Défis et solutions dans la construction d'événements modernes
La production d'événements majeurs nécessite de surmonter des défis critiques liés à la stabilité structurelle, à la gestion des charges sur de longues distances et à la gestion de vastes empreintes logistiques. Ce système est conçu pour répondre à ces besoins professionnels :
Gestion de portées et de charges extrêmes : Pour couvrir en toute sécurité une zone de 18 mx 15 m, la grille de toit doit supporter des charges élevées sur des distances importantes. En spécifiant la structure robuste CS500x600 pour les principales courses horizontales, DragonStage offre la résilience technique nécessaire, minimisant la déflexion tout en maximisant la capacité de poids de gréement utilisable.
Sécurité en élévation et en stabilité : l'érection d'une structure d'une hauteur de 10 m nécessite des caractéristiques de sécurité améliorées. Ce système utilise 6 piliers principaux équipés de composants robustes Spigot Sleeve Block M , renforcés par 24 longs stabilisateurs pour une résistance accrue aux moments de renversement (Source : https://www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html ). De plus, toutes les opérations de levage utilisent des palans manuels de 2 tonnes (BA05) et des élingues en fibre pour un déploiement sûr et contrôlé.
Espace de production intégré : La structure est dotée d'une plate-forme de scène modulaire massive et dédiée mesurant environ 13,42 mx 17 m (Plate-forme de scène : 13,42 m $ imes$ 17 m, hauteur 1,2-2 m). Cette empreinte de scène pré-calculée élimine les problèmes d'interface entre la scène et la structure, garantissant un ajustement parfait et un temps de construction plus rapide sur site. En tant que principe clé de la scène, une bonne intégration entre la scène et la structure en treillis est fondamentale pour la sécurité (Source : https://en.wikipedia.org/wiki/Stage ).
3. Principales caractéristiques et avantages pour les professionnels de l'événementiel
Le système de fermes de toit en A pour événements en aluminium 18x15x10m offre des spécifications techniques optimisées pour des performances et une efficacité logistique maximales.
| Fonctionnalité | Détails des spécifications | Bénéfice client |
| Dimensions hors tout (L x L x H) | 18 mx 15 mx 10 m (toit) | Fournit l’un des plus grands espaces couverts certifiés disponibles, idéal pour les scènes principales et les grandes foules. |
| Profil de ferme de toit principal | CS500x600 (fermeture à broche carrée) | Assure une capacité de charge supérieure sur toute la longue portée de 18 m pour les éclairages lourds et les murs vidéo. |
| Profil de ferme de pilier | CS350x350 (ferme à broche carrée) | Offre un profil de colonne de support solide mais maniable, utilisant 6 piliers pour une stabilité améliorée. |
| Taille de la plateforme de scène | $environ 13,42 ext{m} imes 17 ext{m}$ (77 morceaux de garniture de 4x8 pieds) | Fournit une énorme zone de performance réglable, réduisant considérablement le temps de configuration de l’espace événementiel global. |
| Couverture de l'auvent de toit | Matériau PVC, 412,56 m² | Offre une protection complète contre les intempéries sur l’ensemble du gréement principal et de la scène. |
| Connexion de ferme | Robinet (coupleur conique, clip de sécurité et goupille) | Facilite un assemblage rapide, sécurisé et fiable des composants robustes. |
Les principaux composants structurels, y compris les poutres CS500x600 et les piliers CS350x350, sont tous dotés d'un tube principal de 50 mm x 3,0 mm , un indicateur clé de la robustesse du système. Le matériel de gréage tel que le Spigot Sleeve Block M , Steel Base M et la section supérieure M sont adaptés à la taille et à la hauteur de la structure. Le platelage de scène robuste comprend 77 panneaux en bois de 4 x 8 pieds, soutenus par 96 ensembles de supports et de bases réglables, capables de régler la hauteur de la plate-forme entre 1,2 m et 2,0 m . La nature modulaire de ces composants est cruciale pour un chiffre d'affaires rapide sur le marché des tournées (Source : https://www.dragontruss.com/stage-products-list.html ).
4. FAQ pratique pour les professionnels de la scène
Q : Quel est le principal avantage de la conception d’un toit en A par rapport à un toit plat pour cette taille ?
R : La conception du toit en A, également connue sous le nom de toit à pignon, offre une intégrité structurelle inhérente aux grandes portées et facilite le ruissellement naturel de l'eau, ce qui est essentiel pour 412 m² de surface d'auvent.
Q : Les piliers sont-ils capables de supporter les charges latérales des écrans vidéo ou des ailes sonores ?
R : Oui, l'utilisation du profil CS350x350, combiné aux stabilisateurs longs et aux blocs à manchons classés M, rend la structure à 6 piliers adaptée à la gestion de forces latérales importantes et de charges réparties.
Q : Quel est le volume logistique total estimé pour l’ensemble de ce système ?
R : Le volume total d'emballage pour le système complet de fermes et de scènes est de 63 CBM (fermeture de 33 CBM, scène de 30 CBM), ce qui simplifie la planification du fret et du transport.
Q : Comment la hauteur de la scène est-elle ajustée sur le terrain ?
R : La hauteur de scène de 1,2 m à 2,0 m est obtenue grâce au support inclus avec des tubes extensibles et des bases réglables de scène correspondantes, offrant un nivellement précis de la hauteur.
5. Appel à l'action fort (CTA)
Pour les plus grandes productions où la performance, la sécurité et l'échelle sont primordiales, choisissez le système de fermes de toit en A pour événements en aluminium DragonStage 18 x 15 x 10 m.
Contactez l'équipe d'ingénierie de DragonStage dès aujourd'hui pour obtenir des données de charge certifiées et des dessins de production personnalisés pour votre prochain projet de toit en treillis à grande échelle.
