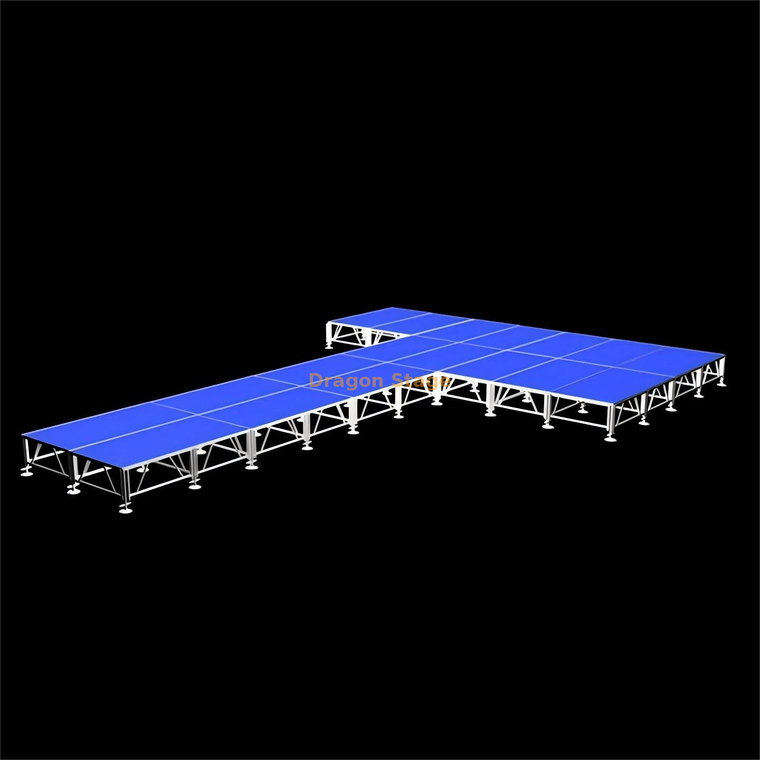

  • Logique de système modulaire pour scène, ferme et échafaudage
Les systèmes modulaires constituent l’épine dorsale des scènes, fermes et échafaudages temporaires modernes. En utilisant des composants standardisés et des pratiques d'assemblage logique, ces systèmes permettent des configurations flexibles tout en préservant la sécurité et l'intégrité structurelle. Cette page explore les principes de modularité, les rôles des composants et les considérations pratiques d'assemblage.

La logique modulaire en un coup d'œil

Chaque système modulaire suit trois principes simples :

1, les composants sont conçus pour s’emboîter – Les interfaces standard garantissent des connexions rapides et sécurisées.

2, les chemins de charge sont continus – Les forces traversent les joints sans interruption.

3, Le tout est plus solide que la somme de ses parties – Un assemblage correct fait que le système se comporte comme une structure unique et non comme des pièces détachées.

Principes de modularité

La modularité permet aux systèmes de scène temporaires de s’adapter efficacement aux différents espaces et exigences événementielles.

Interfaces de composants standardisées

Tous les composants sont conçus avec des points de connexion cohérents pour garantir une intégration transparente.

Modules interchangeables

Les terrasses, fermes et contreventements peuvent être échangés ou étendus sans compromettre les performances structurelles.

Logique de connexion et continuité du chemin de charge

Chaque joint et connexion est conçu pour transférer les forces de manière prévisible, maintenant ainsi la stabilité dans l'ensemble du système.

Exemple concret : s'adapter à un lieu irrégulier

Imaginez que vous deviez construire une scène dans une salle aux murs incurvés et au sol inégal. Un système modulaire vous permet de :

* Utilisez des sections de fermes plus courtes pour parcourir les courbes.

* Ajoutez des pieds réglables pour compenser la pente du sol.

* Mélangez différentes tailles de terrasses pour remplir l'espace sans fabrication personnalisée.

Cette flexibilité n'est possible que parce que chaque composant partage la même logique de connexion.

Rôles des composants de scène, de ferme et d'échafaudage

Comprendre comment chaque composant contribue au système global est la clé d’un assemblage sûr.

Ponts et plates-formes

Fournit la surface principale pour les artistes ou l'équipement tout en répartissant les charges uniformément.

Membres de ferme

Servir de cadre structurel principal supportant l’éclairage, l’audio et d’autres équipements aériens.

Jambes de support et bretelles

Stabilisez le système verticalement et latéralement, pour éviter tout basculement ou balancement.

Accessoires et auxiliaires

Les garde-corps, rampes et jupes de scène améliorent la sécurité et la fonctionnalité sans affecter l'intégrité structurelle.

Erreur courante : mélanger des composants incompatibles

Même au sein d'une même famille, différentes séries de fermes ou de plateaux de scène peuvent avoir des tailles de connexion ou des mécanismes de verrouillage différents. Ne présumez jamais que deux pièces s’ajustent simplement parce qu’elles se ressemblent. Vérifiez toujours les marquages ​​du fabricant et testez la connexion avant l’assemblage complet. Un joint mal assorti peut devenir le point le plus faible de toute la structure.

Configurations et flexibilité de conception

Les systèmes modulaires permettent à plusieurs configurations de s'adapter aux contraintes du lieu.

Systèmes à travée unique ou à travées multiples

Choisissez des configurations en fonction de la largeur de la scène, de la profondeur et de la charge attendue.

Extensions verticales et horizontales

Les échafaudages et les fermes peuvent être empilés ou étendus tout en conservant la compatibilité modulaire.

Adaptation aux exigences d'espace événementiel et de charge

Des agencements flexibles permettent d'utiliser les mêmes composants pour des concerts, des expositions ou des cérémonies.

Conseil de configuration : Planifiez les chemins de chargement

Lors de la conception d'un aménagement à plusieurs travées, n'oubliez pas que les charges se déplacent vers le sol par le chemin le plus court. Placez l'équipement lourd (comme les colonnes d'enceintes ou les tours d'éclairage) directement au-dessus des pieds de support dans la mesure du possible. Pour les longues portées, pensez à ajouter des supports intermédiaires pour réduire les contraintes de flexion. Une bonne disposition minimise les contraintes sur les connexions et maximise la stabilité globale.

Conseils d'ingénierie pour l'assemblage modulaire

*Vérifiez la compatibilité des composants avant l'installation
*Vérifiez les chemins de charge pour éviter des joints trop sollicités
*Suivez une séquence d'assemblage logique pour maintenir la stabilité
*Inspectez toutes les connexions pendant l'installation et le démontage

Liste de contrôle rapide avant le montage

Avant de commencer à connecter des pièces, parcourez cette liste :

* Tous les composants de la même série sont-ils compatibles ?

* Y a-t-il des dommages visibles (bosses, corrosion, extrémités pliées) ?

* Le sol est-il suffisamment plat et ferme pour soutenir la structure ?

* Avez-vous toutes les broches, boulons et outils nécessaires prêts ?

* Avez-vous revu la séquence d'assemblage pour éviter toute instabilité à mi-construction ?

Prendre cinq minutes pour vérifier ces points peut économiser des heures de retouche et éviter les accidents.

Extension / Études de cas

Ressources connexes de DragonTruss

* Analyse de charge pour les systèmes de scène modulaires – Comprenez les forces que votre structure doit gérer.

* Normes de sécurité et contraintes techniques – Découvrez les limites et réglementations de conception.

* Études de cas sur les concerts et les événements – Découvrez comment les systèmes modulaires sont utilisés dans de vrais spectacles.

* Production sur scène personnalisée – Obtenez des solutions sur mesure pour des projets uniques.

La logique du système modulaire garantit que les composants de la scène, de la ferme et de l'échafaudage fonctionnent ensemble de manière prévisible et sûre. Comprendre les principes de modularité, les rôles des composants et les configurations flexibles permet aux ingénieurs et aux installateurs de créer des structures temporaires fiables pour tout événement.
Besoin d'aide pour planifier votre assemblage ? Contactez notre équipe – Nous sommes là pour vous aider avec des conseils techniques et la sélection de produits.
