Poids d'emballage: 2100kg
Volume d'emballage: 22cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 14,00 m (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | BS400 × 400 | 8pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| Poutre de 14,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | BS400 × 400 | 8pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| Pilier 7,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | BS400 × 400 | 8pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 4pcs |
| cube de poutre | cube 400x400 | 0pcs |
| Tour d'image | Bloc de manche de boulon à boulon S | 4pcs |
| Base en acier s | 4pcs |
| Section supérieure S | 4pcs |
| Hoist manuel, BA05 2TONS | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | 1,40 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| Poutre supérieure de 14,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 1pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| Poutre oblique de 7,20 m | 4 ensembles | 3,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 8pcs |
| .20 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| Bouchette d'échelle de 7,20 m | 12 sets | 3,00 m | 50 × 3,0 | BL30,300 * 50 | 12pcs |
| 2,00 m | 50 × 3,0 | BL30,300 * 50 | 24pcs |
| .20 m | 50 × 3,0 | BL30,300 * 50 | 12pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | BS300 × 300 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | BS300 × 300 | 0pcs |
| Plaque de connexion à la pince | 2pcs |
| Pince unique | 24pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 308.56 | 1pcs |

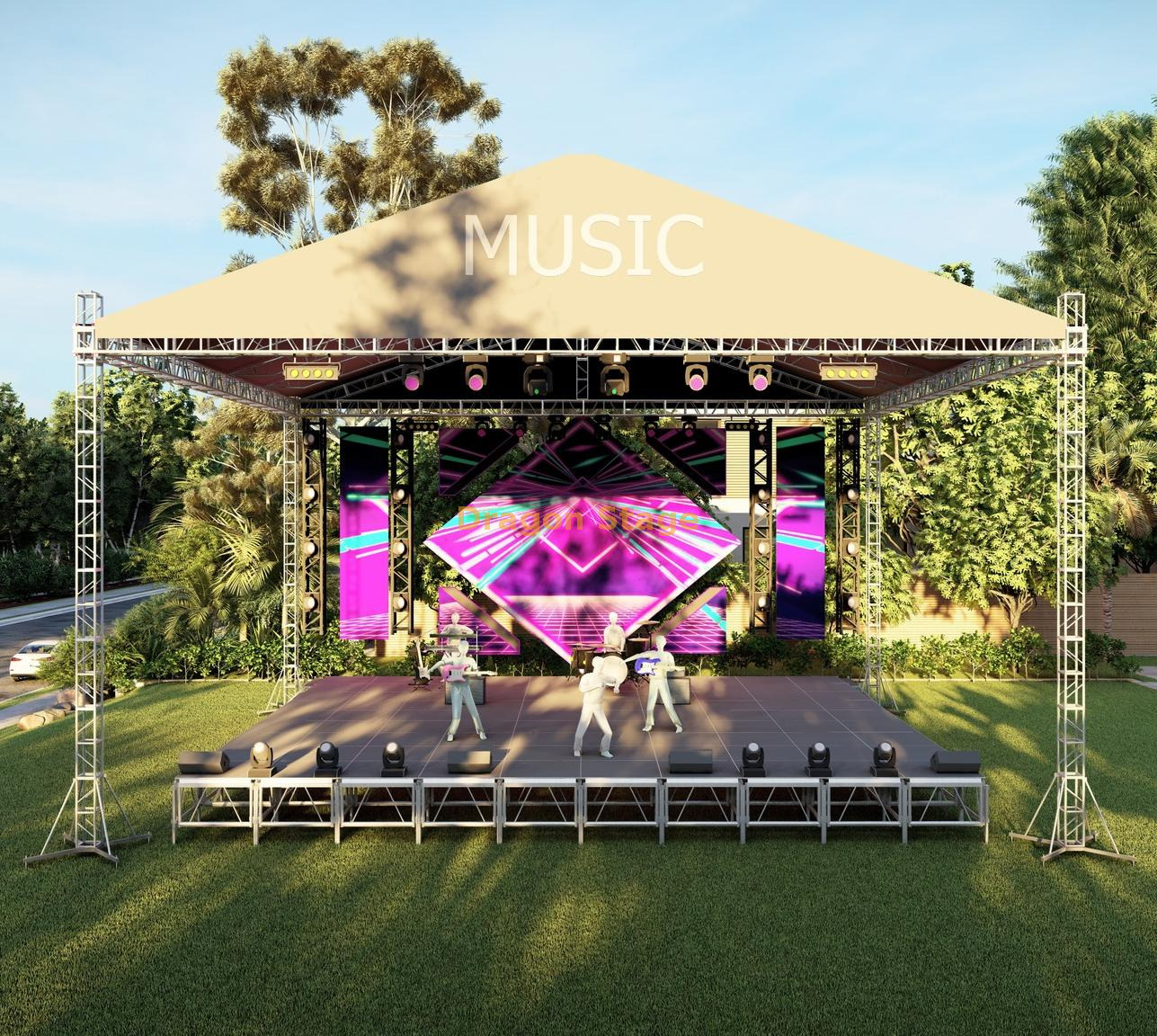

Grand toit en treillis pour scène extérieure : 14 mx 14 mx 8 m (46 pi x 46 pi) pour les événements majeurs
Introduction : La structure ultime pour les festivals et les productions à grande échelle
Le Dragon Stage de 14 mx 14 mx 8 m grand toit en treillis de scène extérieure est une structure imposante de grande capacité construite pour les exigences des grands festivals, des grands concerts et des événements extérieurs de grande envergure. Avec une vaste portée libre de 14 m et une hauteur de fonctionnement imposante de 8 m , ce système offre une visibilité maximale sur scène et une vaste capacité de chargement pour les murs de son, d'éclairage et d'images.
Caractéristiques clés et intégrité structurelle
Composants robustes pour une portée maximale
Conçu pour franchir une travée massive de 14 m , ce système de toiture utilise des fermes en aluminium robustes de qualité supérieure :
Poutres principales et piliers : construits avec une ferme carrée robuste BS400x400 (profil de 400 mm x 400 mm), garantissant une résistance et des performances de déflexion supérieures sous charge.
Grille de toit : Un profil de ferme BS300x300 plus léger, mais robuste, est stratégiquement utilisé pour les sections de toit en pente, optimisant le poids tout en maintenant l'intégrité structurelle.
Système de connexion : comprend une connexion par boulons fiable pour les principaux composants structurels, une méthode privilégiée pour les systèmes de fermes fixes, à charge lourde et à longue portée.
Levage et stabilisation professionnels

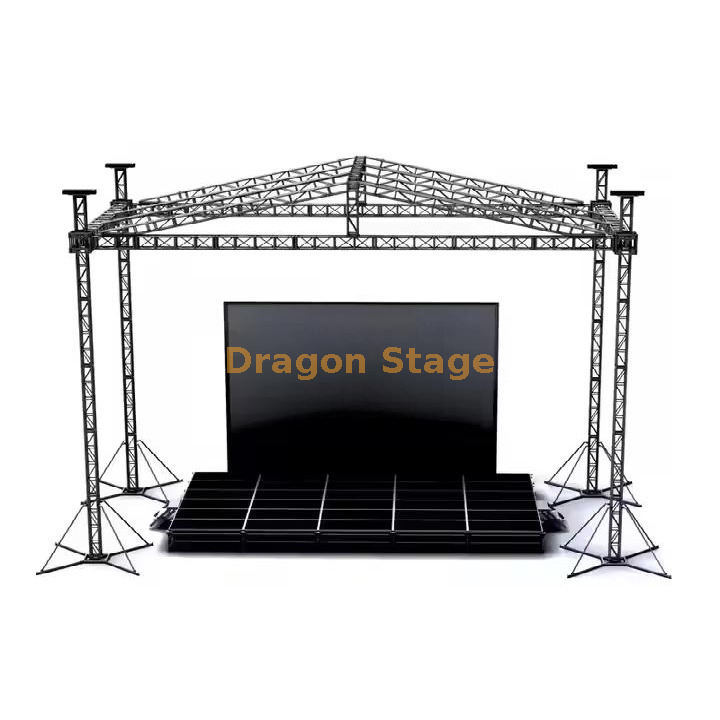

La structure est un système de support au sol à quatre tours , offrant une stabilité exceptionnelle et un processus d'assemblage contrôlé.
Levage : comprend 4 ensembles de palans manuels (BA05, 2 tonnes) , offrant l'avantage mécanique précis nécessaire pour soulever en toute sécurité la lourde grille de toit à sa hauteur de 8 m.
Stabilité de la base : le système est sécurisé à l'aide de 4 bases en acier et renforcé par 16 longs stabilisateurs pour créer une empreinte étendue et sécurisée, essentielle pour résister aux charges latérales comme le vent.
Protection étendue contre les intempéries
La grande structure du toit est recouverte d'un vaste auvent en PVC/toile de 308,56 m² . La conception du toit en pente est conçue pour gérer efficacement les fortes précipitations, empêchant l'accumulation d'eau et protégeant les artistes et les équipements techniques coûteux sous la vaste zone de 14 mx 14 m .
Aperçu des spécifications techniques
| Dimension | Mesures | Équivalent métrique | Remarques |
| Taille totale de la scène | 14 mx 14 mx 8 m | 46 pieds x 46 pieds x 26 pieds | La plus grande taille standard |
| Ferme de pilier/poutre | Ferme carrée BS400×400 | 400 mm x 400 mm | Capacité de charge élevée |
| Tube principal | 50 mm x 3,0 mm | 1,97 pouces x 0,12 pouces | Aluminium haute résistance |
| Mécanisme de levage | Palan manuel BA05 | Capacité de 2 tonnes (x4) | Inclus pour l'assemblage du toit |
| Poids d'emballage | 2100 kg | 4 630 livres | Poids total pour le fret |
| Zone de l'auvent du toit | 308,56 m² | 3 321 pieds carrés | Matériel PVC/Toile inclus |
FAQ pratique pour les professionnels de la scène
Q : Pourquoi deux profils de fermes différents (BS400 et BS300) sont-ils utilisés ?
R : La ferme robuste BS400x400 est utilisée pour les poutres principales horizontales de longue portée et les piliers verticaux où se produisent les forces de compression et de flexion les plus élevées. La ferme BS300x300 est plus légère et suffisante pour les sections de toit inclinées, fournissant le soutien nécessaire sans ajouter de poids mort excessif à la grille du toit.
