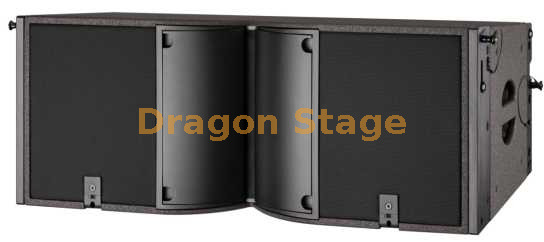

16 line array double-12 + 10 caissons de basses double-18 ensemble système de sonorisation de concert professionnel

Présentation du package système

*Six moniteurs sont répertoriés, alors que seuls deux boîtiers de moniteur 2 en 1 sont actuellement répertoriés. La quantité finale de la caisse doit être confirmée avant le devis.

Description du produit

Ce package audio line-array professionnel est configuré comme un système de travail complet plutôt que comme un ensemble de produits audio sans rapport.

Le package combine trois groupes d’enceintes principaux :

• 16 haut-parleurs line array doubles de 12 pouces pour le système de sonorisation principal

• 10 caissons de basses doubles de 18 pouces pour renforcer les basses fréquences

• 6 moniteurs/enceintes de remplissage 12 pouces à double usage pour le monitoring de scène ou une couverture supplémentaire

Des amplificateurs de puissance dédiés sont inclus pour chaque groupe d"enceintes, ainsi que deux processeurs DSP à 4 entrées/8 sorties pour le routage du système et le traitement du signal.

Le package comprend également deux cadres volants line-array, deux microphones portables sans fil, des unités de gestion de l"alimentation, des flight cases, des racks d"amplificateurs et le câblage de support requis.

Pour les produits line-array individuels, voir Enceintes line-array.

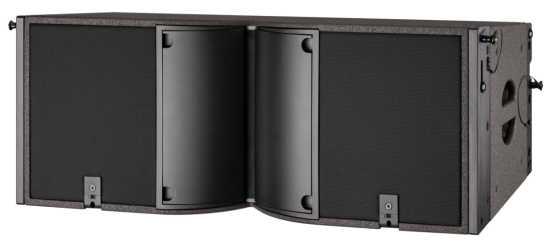

16 haut-parleurs line array passifs doubles de 12 pouces

La section de sonorisation principale utilise 16 haut-parleurs line-array passifs bidirectionnels doubles de 12 pouces.

Spécifications principales

La configuration finale du line-array, comme le nombre d"enceintes par côté, les angles d"évasement et la disposition des suspensions, doit être déterminée en fonction du lieu et de la couverture requise.

La quantité fournie de 16 haut-parleurs et de deux cadres volants ne constitue pas, en elle-même, un agencement obligatoire.

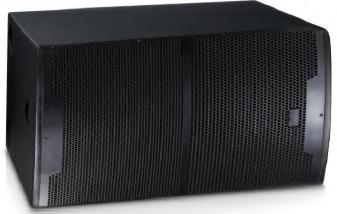

10 caissons de basses doubles de 18 pouces

La section basse fréquence comprend 10 caissons de basses passifs doubles de 18 pouces.

Spécifications du caisson de basses

La disposition finale du subwoofer peut dépendre de la largeur de la scène, de la géométrie de la salle, de la couverture basse fréquence requise et du réglage du système.

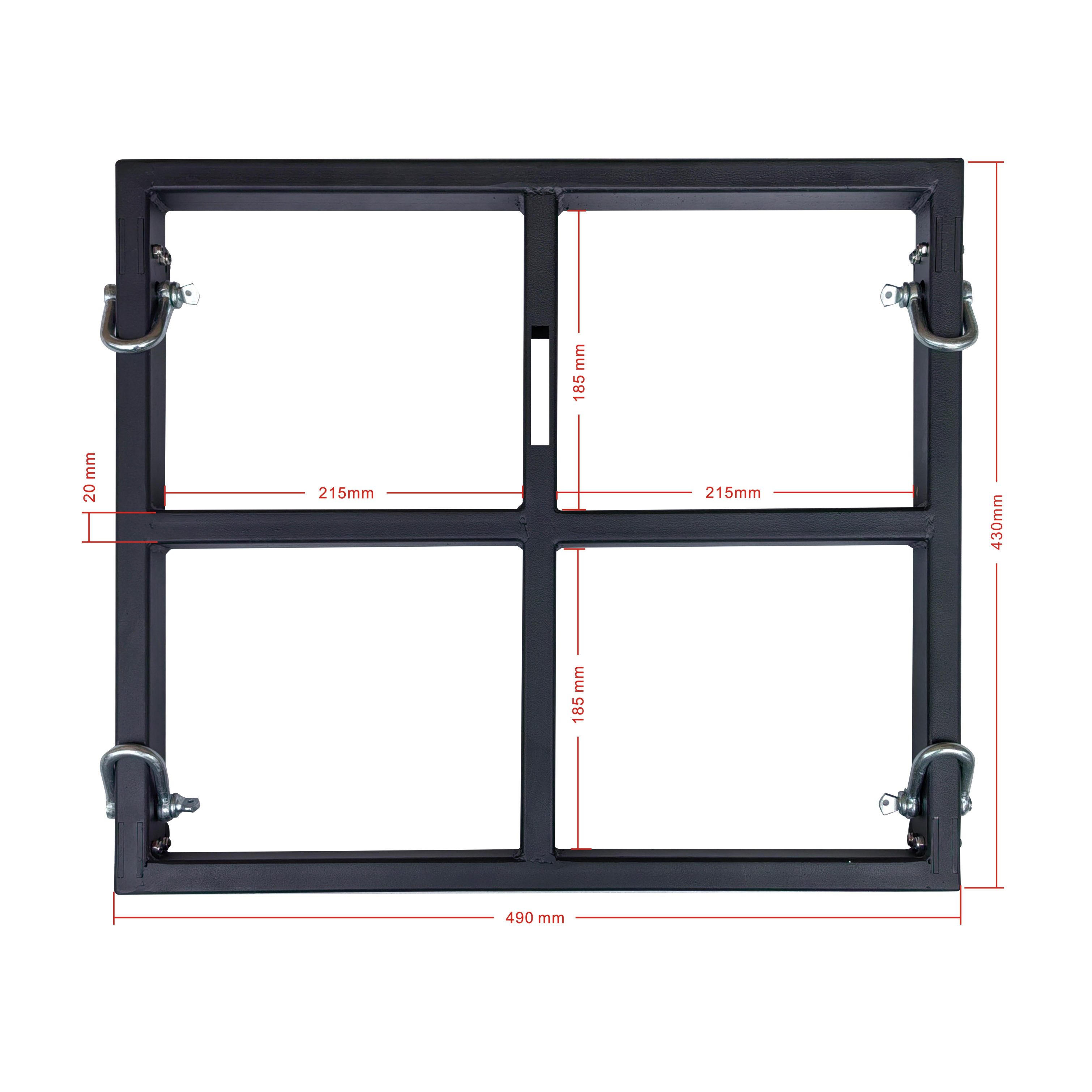

Cadres volants à deux lignes

Le forfait comprend :

2 cadres volants line-array complets

Ces cadres sont destinés au système line-array double 12 pouces correspondant.

Le nombre final d"armoires suspendues à chaque cadre, la méthode de levage, les points de suspension et le système de support structurel doivent être confirmés avant l"installation.

Le cadre volant ne doit pas être traité comme une déclaration indépendante de charge suspendue admissible sans la documentation technique correspondante.

Pour les structures de support d'enceintes associées, voir Speaker & Line Array Truss.

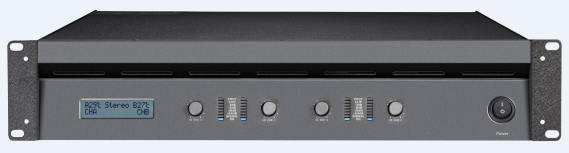

Amplificateurs numériques large bande à 4 canaux

Le système de haut-parleurs line-array principal est alimenté par 4 amplificateurs numériques à quatre canaux de classe D.

Spécifications de l"amplificateur

L"attribution finale des canaux haut-parleur-amplificateur doit être confirmée dans le cadre de la conception complète du système.

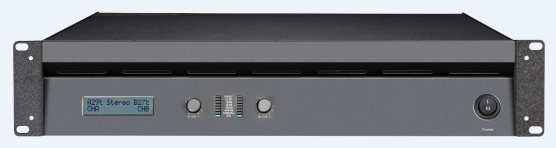

Amplificateurs de caisson de basses haute puissance

Les 10 caissons de basses doubles de 18 pouces sont associés à 5 amplificateurs de puissance de classe D à deux canaux.

Spécifications de l"amplificateur de caisson de basses

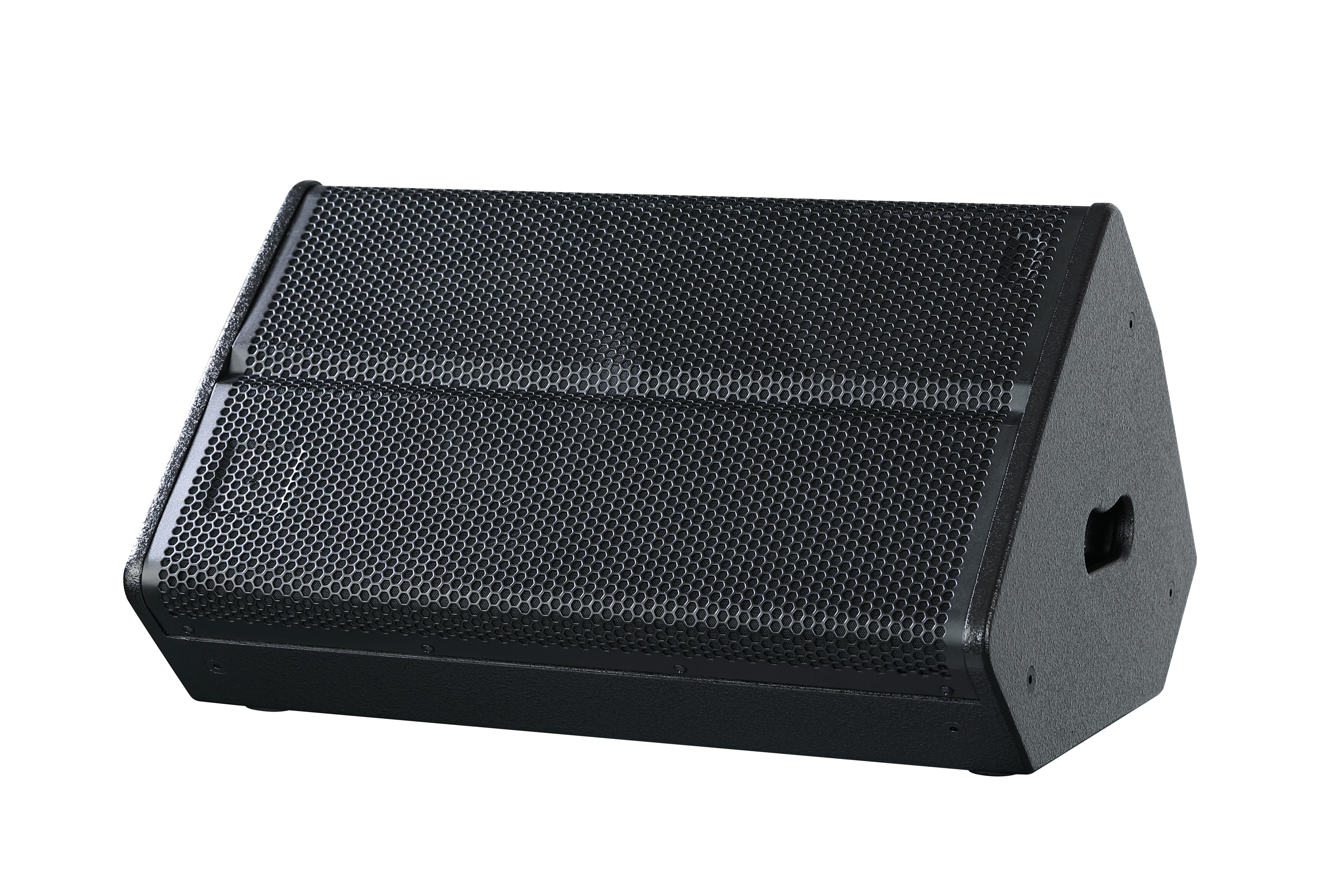

6 enceintes de monitoring/remplissage

Le pack comprend 6 haut-parleurs passifs bidirectionnels de 12 pouces pour le retour de scène ou la sonorisation supplémentaire.

Spécifications des haut-parleurs du moniteur

Selon la configuration de l"événement, ces enceintes peuvent être utilisées comme retours de scène, remplissages ou autres positions d"enceintes supplémentaires.

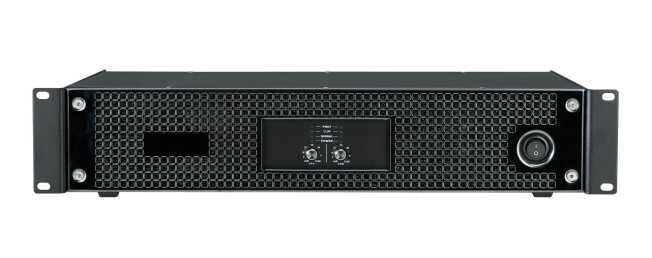

Moniteurs d"amplificateurs de puissance

Les haut-parleurs de contrôle sont pris en charge par 3 amplificateurs à deux canaux de classe D.

Caractéristiques

Les fonctions de protection répertoriées incluent la mise en mémoire tampon de démarrage, la connexion retardée des haut-parleurs, la limitation, la protection contre les surintensités, la protection contre la surchauffe, la protection contre les courts-circuits et la protection de sortie CC.

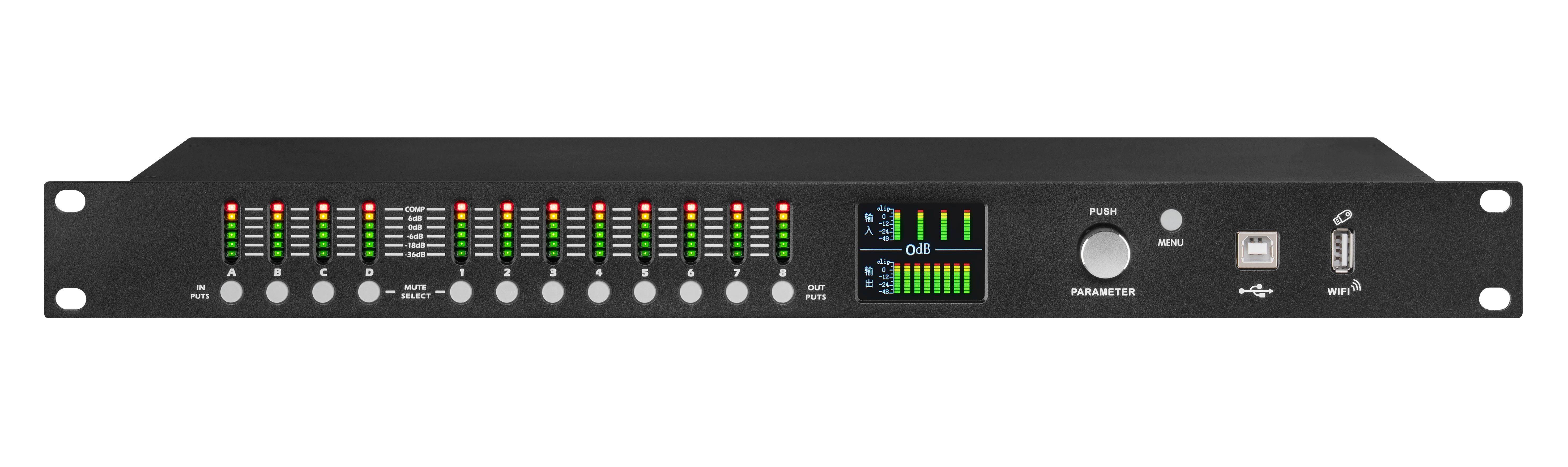

Double traitement DSP 4 entrées/8 sorties

Deux processeurs de signaux numériques professionnels à 4 entrées/8 sorties sont inclus.

La plate-forme de processeur est spécifiée avec un processeur ADI SHARC ADSP21489 de quatrième génération et prend en charge le routage, le gain, le retard, la compression, la limitation, la sourdine, l'égalisation, les filtres passe-haut/passe-bas, les filtres passe-tout et le réglage de phase.

Principales fonctionnalités DSP

• 4 entrées analogiques

• 8 sorties

• Traitement en virgule flottante 32 bits

• Taux d"échantillonnage sélectionnable 96 kHz/192 kHz

• Égaliseur dynamique

• Filtrage FIR

• Jusqu"à 1 200 ms de retard par canal

• Résolution de réglage du retard à 0,01 ms

• Routage flexible d"entrée à sortie

• Affichage du niveau LCD couleur

• Interface chinois/anglais

• Sourdine à une touche

• Volume principal global

• Contrôle RS485

• Interface USB sans pilote

• Réglage du logiciel PC

• Quantité: 2 pièces

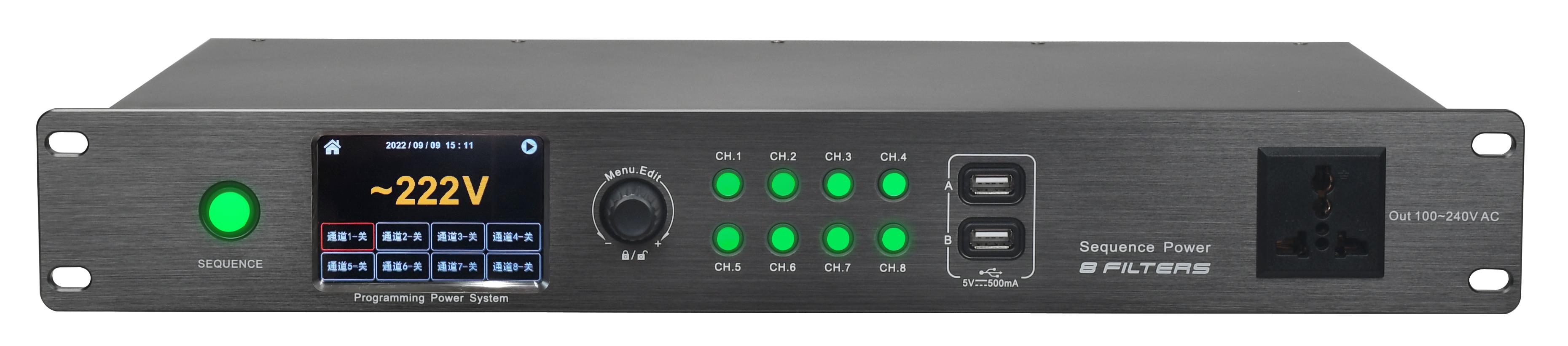

Séquençage et conditionnement de puissance à 8 canaux

Le package comprend 2 unités de gestion de l'alimentation à huit canaux.

Les principales fonctions incluent :

• Écran tactile couleur IPS de 3,5 pouces

• Résolution 320×480

• Affichage de la tension, de la date, de l"heure et de l"état du canal

• Enregistrez et rappelez les scènes de contrôle de puissance

• Interface de contrôle externe RS232

• Débit en bauds réglable

• Option de démarrage automatique à la mise sous tension

• 8 canaux de sortie contrôlés individuellement

• Temporisation d"activation et de désactivation réglable indépendamment

• Fonction de conditionnement d"énergie intégrée

Ces unités sont destinées à aider à gérer la séquence de démarrage et d"arrêt des racks d"équipement audio.

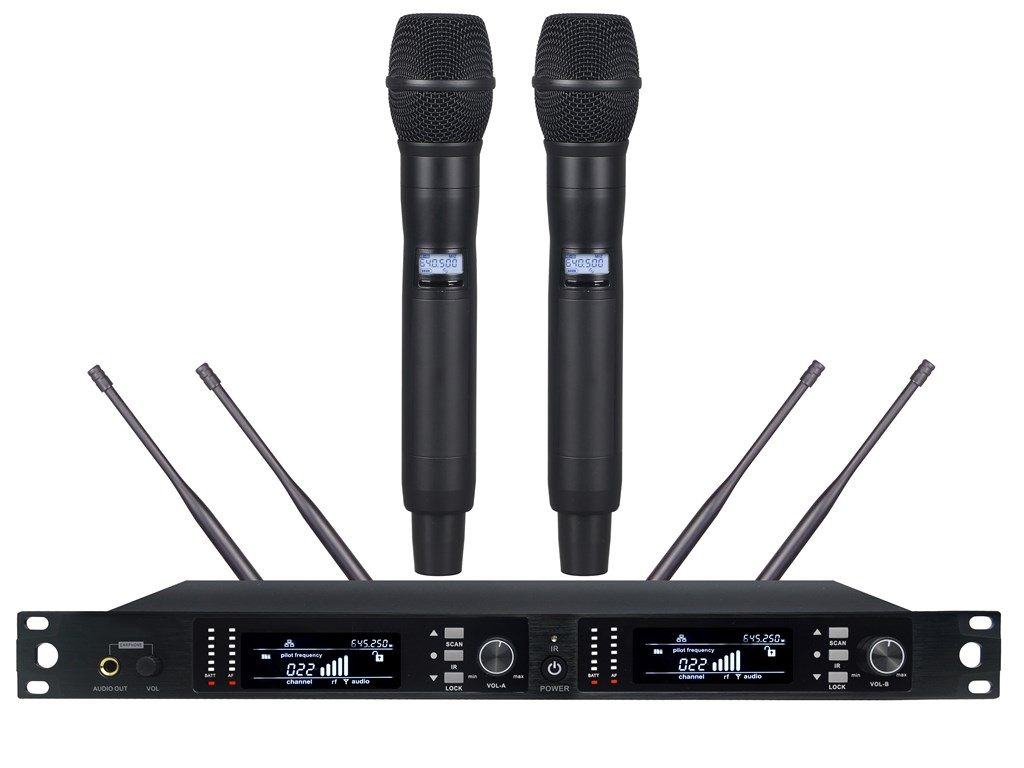

Système de microphone sans fil à double poche True-Diversity

Un système de microphone sans fil à double main est inclus.

Spécifications du récepteur

Spécifications de l"émetteur

La source originale répertorie également deux paramètres de puissance d"émetteur sélectionnables, mais la notation de l"unité fournie n"est pas claire. Cette valeur doit être vérifiée avant la publication.

La distance de fonctionnement sans fil dépend des conditions RF, des antennes, des obstacles, des interférences et de la fréquence de fonctionnement légale sélectionnée sur le marché de destination.

Flight-cases et protection des équipements

Ce forfait comprend des valises de transport dédiées pour l’inventaire des enceintes principales.

L"inventaire du moniteur comprend six haut-parleurs, tandis que deux boîtiers 2-en-1 peuvent accueillir quatre haut-parleurs. La quantité finale du boîtier de contrôle doit donc être vérifiée avant la finalisation du colis.

Supports d"amplificateur 16U

Le système comprend 2 racks d'équipement 16U décrits comme des armoires à double porte résistantes au feu et aux chocs.

La disposition finale du rack doit être confirmée en fonction de l"amplificateur, du processeur, de la gestion de l"alimentation et de la ventilation réels.

La capacité du rack ne doit pas être déterminée uniquement par la hauteur nominale totale en U. La profondeur, l"espace de refroidissement, le cheminement des câbles et le poids de l"équipement doivent également être pris en compte.

Câblage et connecteurs

Le package comprend également le câblage audio pris en charge :

• Câbles de signaux d"interconnexion des équipements

• Câble haut-parleur 2 × 2,5 mm²

• Connecteurs haut-parleurs 4 pôles

La nomenclature actuelle ne précise pas les longueurs finales de câbles ni les quantités de connecteurs.

Ceux-ci doivent être calculés en fonction :

• Positions des line-arrays

• Positions du caisson de basses

• Surveiller les emplacements

• Emplacement du rack d"amplificateur

• Dimensions de la scène

• Exigences de routage des câbles

Comment le colis est organisé

Le package contient quatre groupes fonctionnels :

Sonorisation principale

16 haut-parleurs line-array doubles de 12 pouces avec quatre amplificateurs dédiés à quatre canaux.

Basse fréquence

10 caissons de basses doubles de 18 pouces avec cinq amplificateurs dédiés à deux canaux haute puissance.

Surveillance de scène

6 moniteurs de douze pouces avec trois amplificateurs.

Contrôle du système

Deux processeurs DSP, deux unités de gestion de l"alimentation et un double système de microphone sans fil.

Cette configuration basée sur des composants constitue un point de départ utile pour les clients qui ont besoin d"un ensemble audio professionnel complet au lieu d"acheter des haut-parleurs, des amplificateurs et des équipements de contrôle indépendamment.

Pour d'autres configurations complètes, voir Solutions sonores typiques et Cas de solutions sonores.

Applications typiques

• Concerts en direct

• Festivals de musique

• Productions en tournée

• Événements de divertissement en plein air

• Salles de spectacles intérieures

• Événements culturels

• Productions corporatives

• Sonorisation temporaire pour grands événements

• Inventaire professionnel des sociétés de location

• Performances sur scène nécessitant des mixages de retour séparés

La couverture réelle du public et la taille recommandée de l"événement ne peuvent pas être déterminées uniquement à partir de la quantité d"équipement.

Les dimensions du lieu, la hauteur du réseau, les angles du réseau, la distance de l"auditeur, les conditions acoustiques, le déploiement du caisson de basses et le réglage du système affectent tous les performances.

Exigence du rapport d"inspection

Le planning technique fourni précise spécifiquement une exigence de rapports d’inspection de laboratoire reconnu par le CNAS/CMA pour les équipements suivants :

• Haut-parleur line-array double de 12 pouces

• Processeur DSP 4 entrées/8 sorties

• Unité de gestion de l"alimentation à 8 canaux

Cela doit être traité comme une exigence d’approvisionnement ou d’acceptation du projet..

La page produit ne doit pas indiquer que ces rapports sont déjà disponibles, sauf si les documents correspondants à l"équipement fourni ont été vérifiés.

Principales caractéristiques

• 16 haut-parleurs line-array passifs doubles de 12 pouces

• 10 caissons de basses passifs doubles de 18 pouces

• 2 cadres volants line-array

• 6 enceintes de retour de scène / de remplissage

• 4 amplificateurs de sonorisation principaux à quatre canaux

• 5 amplificateurs de caisson de basses haute puissance

• 3 amplificateurs de monitoring

• 2 processeurs DSP professionnels 4×8

• 2 gestionnaires d"alimentation à huit canaux

• Système de microphone sans fil double portable

• Flight-cases pour enceintes

• Deux racks d"amplificateur 16U

• Câblage des signaux et des haut-parleurs

• Concept complet de package audio événementiel professionnel

Remarque importante sur le produit

Toutes les valeurs techniques ci-dessus proviennent du planning d"équipement fourni.

La spécification du package n’établit pas :

• Capacité d"audience

• Dimensions maximales recommandées du lieu

• Quantité finale d"armoire line-array par côté

• Angles d"écartement du réseau

• Hauteur de montage des enceintes

• Disposition du caisson de basses

• Affectation finale des canaux de l"amplificateur

• Préréglages DSP

• Quantités ou longueurs de câbles

• Exigence de puissance CA disponible

• Spécification du générateur

• Disponibilité vérifiée du rapport CNAS/CMA

• Disposition finale des racks

Ces détails doivent être confirmés en fonction du projet réel et de la conception finale du système.

FAQ

Combien d’enceintes line-array sont incluses ?

Le paquet contient 16 haut-parleurs line-array passifs doubles de 12 pouces.

Combien de subwoofers sont inclus ?

Le système comprend 10 caissons de basses passifs doubles de 18 pouces.

Le forfait comprend-il des cadres volants ?

Oui. Deux cadres volants line-array correspondants sont répertoriés.

Le système comprend-il des amplificateurs de puissance ?

Oui. Le package comprend quatre amplificateurs de sonorisation principaux à 4 canaux, cinq amplificateurs de caisson de basses à 2 canaux et trois amplificateurs de moniteur.

Les retours de scène sont-ils inclus ?

Oui. Six haut-parleurs de contrôle/remplissage bidirectionnels de 12 pouces sont inclus.

Le traitement DSP est-il inclus ?

Oui. Deux processeurs DSP 4 entrées/8 sorties sont inclus.

Le forfait comprend-il des microphones sans fil ?

Oui. Un système de microphone sans fil à double main à double diversité véritable est répertorié.

Les flight cases pour enceintes sont-ils inclus ?

Oui. Seize boîtiers d’enceintes line-array et dix boîtiers de subwoofer sont répertoriés. Les cas de surveillance sont également répertoriés, mais la quantité actuelle doit être reconfirmée.

Le système peut-il être configuré avec 8 enceintes line-array par côté ?

Il y a 16 enceintes line-array et deux cadres volants, ce qui peut donc être une disposition possible. Cependant, la nomenclature fournie ne précise pas explicitement le nombre final d"armoires par baie. La configuration réelle doit suivre la conception de la couverture.

Ce paquet peut-il être utilisé à l"extérieur ?

L"équipement convient aux applications de sonorisation événementielles, mais le déploiement en extérieur dépend de la protection contre les intempéries, de l"alimentation électrique, des dispositions de gréage et de la configuration complète de l"événement.

Combien de personnes ce système peut-il couvrir ?

La liste des équipements à elle seule ne suffit pas à énoncer une capacité d"accueil. Les dimensions du site, la configuration du réseau, l"environnement acoustique et la distribution SPL requise doivent être pris en compte.

Les rapports d’inspection du CNAS et du CMA sont-ils inclus ?

La spécification de la source exige des rapports de laboratoire reconnus pour les éléments sélectionnés. La disponibilité du rapport doit être confirmée avant l’acceptation du devis ou du contrat plutôt que supposée.

La configuration des haut-parleurs et de l’amplificateur peut-elle être personnalisée ?

Oui. Les quantités de composants et la configuration du système peuvent être discutées en fonction du lieu, de la disposition du public, des dimensions de la scène et des exigences de performance.

Quelles informations sont requises pour le devis ?

Veuillez indiquer les dimensions du lieu, l"utilisation intérieure ou extérieure, la disposition du public, les dimensions de la scène, le type d"événement attendu, les positions préférées des haut-parleurs, l"alimentation électrique disponible et toute exigence spécifique en matière de document d"inspection.

Pourquoi choisir ce package audio complet

Le principal avantage de l’achat d’un package audio complet n’est pas simplement de recevoir plus d’équipement.

Les haut-parleurs, les amplificateurs, le traitement, le contrôle, la gestion de l"énergie, les valises de transport et le câblage doivent être considérés comme un seul système fonctionnel.

Une nomenclature complète facilite également :

• Préparer l"inventaire du matériel

• Planifier le transport

• Organiser les racks d"amplificateurs

• Confirmer les accessoires requis

• Identifier les composants manquants

• Préparer l"installation et la mise en service

• Discutez d’un futur remplacement ou d’une extension

Ce package fournit une configuration de départ définie qui peut ensuite être ajustée en fonction du lieu réel et des exigences de production.

Demander un devis

Veuillez fournir :

• Largeur, profondeur et hauteur du lieu

• Application intérieure ou extérieure

• Disposition de l"audience attendue

• Dimensions de la scène

• Type d"événement

• Alimentation CA disponible

• Méthode de suspension de réseau de lignes requise

• Longueurs de câble requises

• Exigences du rapport CNAS/CMA, le cas échéant

• Destination de livraison souhaitée

Le déploiement final des enceintes, l"attribution des amplificateurs, la configuration du DSP, la disposition du rack et le paquet de câbles peuvent alors être confirmés.
