Le système de fermes d'éclairage en aluminium DragonStage 9 x 8 x 5 m est conçu pour les projets événementiels qui nécessitent une grande grille de fermes aériennes mais ne nécessitent pas d'auvent de toit..

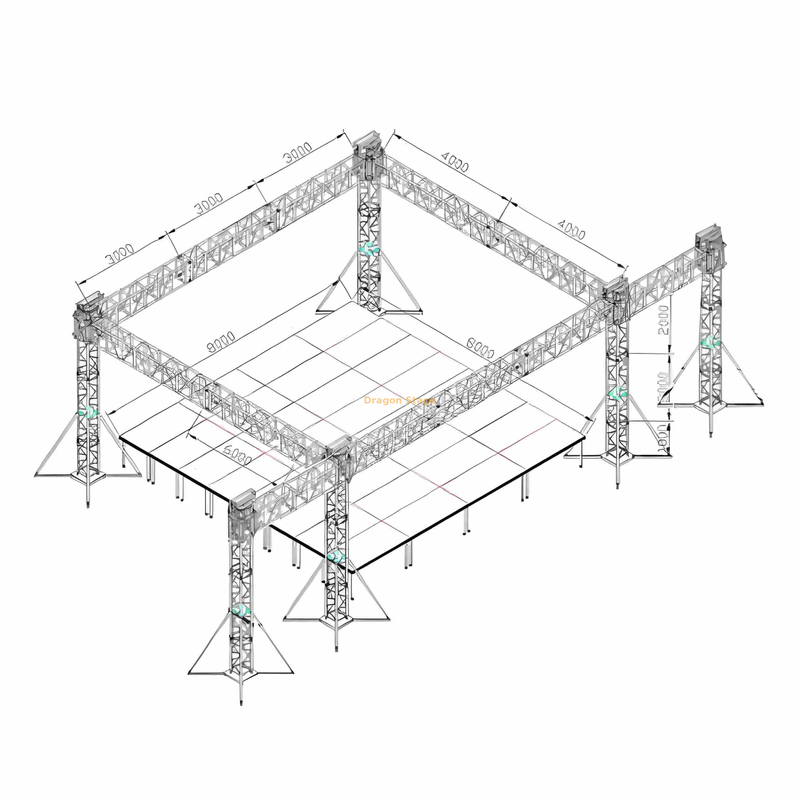

La structure principale mesure environ 9 mètres de large, 8 mètres de profondeur et 5 mètres de haut . Il utilise une ferme à emboîtement carrée en aluminium CS289 × 289 avec des tubes principaux de 50 × 3,0 mm , créant un cadre rectangulaire modulaire pour l'éclairage et d'autres équipements événementiels temporaires.
Puisqu'il s'agit d'une structure en treillis ouverte plutôt que d'un système de toiture couverte, elle est particulièrement adaptée lorsque la principale exigence est le support de l'équipement et l'agencement de la production événementielle plutôt que la protection contre les intempéries.
Pour d'autres configurations de fermes ouvertes, voir Système de fermes typiques sans toit..
Pour les produits de fermes d'éclairage individuels et les différentes tailles de section, voir Ferme d'éclairage..
Poids d'emballage: 1350kg
Volume d'emballage: 8cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 9,00 m (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| Poutre de 8,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4 pièces |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| Pilier de 4,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| cube de poutre | 6 visages | CS289 × 289 | 0 pièces |
| Tour à ossature | Bloc de manchon de robinet S | 4 pièces |
| Base en acier s | 4 pièces |
| Section supérieure S | 4 pièces |
| Hoist manuel, BA05 2TONS | 4 pièces |
| Section de charnière de robinet, hauteur 1m | 4 pièces |
| Élingue de fibres, BA04,2 tonnes 3M | 4 pièces |
| Long stabilisateur | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre d'ailes de 2,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| Pilier Ailes 4,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4 pièces |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| Tour des ailes | Bloc de manchon de robinet S | 2pcs |
| Base en acier s | 2pcs |
| Section supérieure S | 2pcs |
| Hoist manuel, BA05 2TONS | 2pcs |
| Section de charnière de robinet, hauteur 1m | 2pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 2pcs |
| Long stabilisateur | 8pcs |
| Accessoire de ferme |
| Coupleur conique et clip et épingle de safrty | entier
|
Les poutres de 9 m sont assemblées à partir de sections de fermes modulaires de 3 m, tandis que les poutres de 8 m combinent des sections de 3 m et 2 m. Cela rend le système plus facile à transporter, à stocker, à réparer et à reconfigurer que les longs cadres soudés d'une seule pièce.
Pour les sections de fermes droites associées, voir Ferme à broche standard.
Deux ailes latérales de 2 m
Le système comprend deux ailes latérales supplémentaires de 2 m de large.
Chaque aile possède son propre système de tour de support, comprenant :
bloc de manchon
piètement en acier
partie supérieure
palan manuel
section de charnière
élingue en fibre
longs stabilisateurs
Ces ailes séparées peuvent offrir des positions supplémentaires pour :
L'utilisation exacte de chaque aile dépend de l'équipement réel et de la configuration du projet.
Pourquoi utiliser des ailes latérales indépendantes ?
Un avantage pratique de cette structure est que les équipements de production sonore ou auxiliaires ne doivent pas occuper le réseau aérien principal de 9 m × 8 m.
Les ailes latérales permettent à l'équipe événementielle de séparer différentes fonctions :
grille d'éclairage centrale
positions audio gauche et droite
équipement visuel latéral
acheminement des câbles
structures de marque ou décoratives
Pour des applications d'événements en direct plus larges, voir Événement de concert.
Principales caractéristiques
Taille globale : 9 m × 8 m × 5 m
Système de fermes ouvertes/sans toit
Ferme carrée en aluminium CS289 × 289
Tubes d'accord principal de 50 × 3 mm
Quatre principales tours de soutènement
Quatre palans manuels de 2 tonnes
Deux ailes latérales indépendantes de 2m
Deux tours d'ailes supplémentaires
Connexions à emboîtement modulaires
Convient pour une utilisation événementielle répétée
Facile à démonter pour le transport et le stockage
Tailles et mises en page personnalisées disponibles
Applications typiques
Grilles d'éclairage pour concerts
Événements religieux et religieux
Éclairage événementiel extérieur
Structures de production intérieures
Événements DJ
Événements d'entreprise
Expositions
Fêtes
Accompagnement temporaire en sonorisation et éclairage
Différence importante : il ne s'agit pas d'un système de toiture
Cette structure n'utilise pas de auvent de toit dans la configuration confirmée.
Sa fonction principale est de créer une grille aérienne en treillis d'aluminium pour les équipements de production.
Si votre projet nécessite une protection contre la pluie ou une scène couverte, un système de fermes de toit doit être sélectionné à la place.
Cette distinction est importante car l’ajout d’une couverture de toit modifie l’exposition au vent et les exigences structurelles du système complet.
Informations sur l'emballage
Les valeurs finales d'emballage doivent être reconfirmées si la disposition, la hauteur ou les accessoires de l'aile sont modifiés.
Note technique importante
Les dimensions confirmées et les spécifications des composants n'établissent pas automatiquement :
charge d'éclairage admissible
charge de haut-parleur autorisée
charge LED admissible
charge ponctuelle maximale
indice de vent
besoin de ballast
exigence d'ancrage
facteur de sécurité
approbation technique
Ceux-ci dépendent du poids réel de l'équipement, des positions de suspension, des portées, des conditions du site, de la disposition des supports et de la configuration structurelle finale.
Pour cette distinction, voir Normes de sécurité et contraintes techniques.
FAQ
Quelle est la taille globale de ce système de fermes d’éclairage ?
La structure principale mesure environ 9 m de large × 8 m de profondeur × 5 m de haut..
Ce système comprend-il un auvent de toit ?
Non. Il s’agit d’une structure sans fermes de toit conçue principalement pour l’éclairage et le support d’équipements événementiels.
Quelle taille de ferme est utilisée ?
La structure principale utilise une ferme carrée en aluminium CS289 × 289 avec des tubes principaux de 50 × 3 mm..
Combien de tours de support principales sont incluses ?
Le châssis principal utilise 4 tours de soutènement.
Le système comprend-il un équipement de levage ?
Oui. La configuration confirmée comprend 4 palans manuels de 2 tonnes pour la structure principale et des palans supplémentaires pour les ailes latérales.
Quelle est la largeur des ailes latérales ?
Il y a deux ailes latérales, chacune d'environ 2 m de large.
A quoi peuvent servir les ailes ?
Ils peuvent être configurés pour des line arrays, un éclairage latéral, un équipement LED, une image de marque ou tout autre équipement événementiel auxiliaire.
Les line arrays peuvent-ils être suspendus aux ailes ?
Potentiellement oui, mais le modèle d'enceinte réel, la quantité d'enceintes, le poids total suspendu et la disposition de la suspension doivent être confirmés avant la production.
L'éclairage peut-il être suspendu au réseau principal ?
Oui, l'éclairage est la principale application de cette structure, mais le poids des luminaires et les positions de suspension doivent être confirmés selon le projet final.
Cette structure peut-elle être utilisée à l'extérieur ?
Il peut être utilisé pour des événements extérieurs temporaires, mais les conditions de vent, le ballast, l'ancrage et le chargement de l'équipement doivent être vérifiés pour le site réel.
Les dimensions peuvent-elles être personnalisées ?
Oui. La largeur, la profondeur, la hauteur, la taille des ailes et la disposition complète peuvent être ajustées.
Quelles informations sont nécessaires pour un devis ?
Veuillez envoyer la taille de la structure requise, le lieu de l'événement, l'utilisation intérieure ou extérieure, la quantité et le poids des luminaires, les informations sur les enceintes, les exigences en matière de LED et la configuration des ailes préférée.
Pourquoi choisir DragonStage
DragonStage fournit des composants individuels de fermes d'éclairage ainsi que des systèmes complets de fermes de support au sol.
Pour ce type de projet, les informations utiles ne sont pas seulement les dimensions extérieures. La disposition de l'éclairage, la position des haut-parleurs, les exigences en matière de LED, le poids de l'équipement, la configuration des ailes et les conditions du site doivent être pris en compte ensemble avant que la liste des composants ne soit finalisée.
CTA doux
Pour un devis, veuillez fournir :
largeur requise × profondeur × hauteur
lieu de l'événement
utilisation intérieure ou extérieure
quantité de luminaires et poids approximatif
modèle et quantité d'enceintes
Exigences LED
fonction d'aile requise
Nous pouvons alors confirmer la disposition appropriée des fermes et la configuration des composants.
