Système de ferme d'éclairage de boîte en aluminium robuste de 20x10x7m pour les événements en intérieur
1. Introduction : Le besoin d’un gréement intérieur de grande capacité

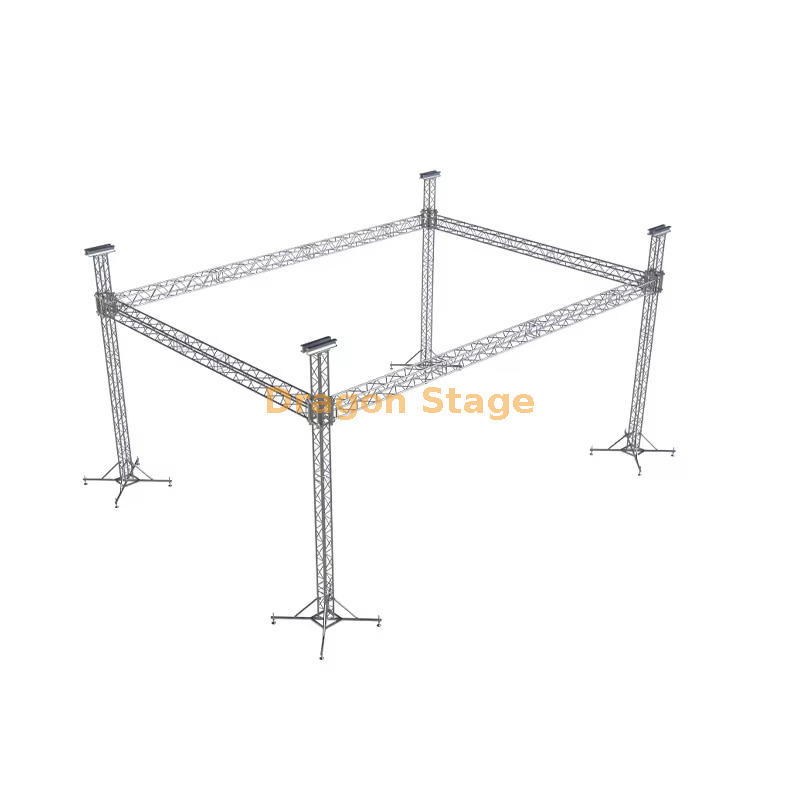

Pour les grandes productions en salle, telles que les expositions d'entreprise, les productions théâtrales à grande échelle et les événements en arène, l'exigence concerne un système de gréage massif et structurellement certifié, capable de couvrir des distances importantes et de supporter des charges d'éclairage et vidéo importantes. Le système de fermes d'éclairage en aluminium DragonStage 20 m (L) x 10 m (P) x 7 m (H) est conçu avec précision pour répondre à ces exigences.
Cette structure en treillis caisson robuste fournit un cadre imposant et professionnel (200 mètres carrés d'espace aérien) pour les installations intérieures à fort impact, garantissant une répartition maximale de la charge, un assemblage rapide et le respect des normes de sécurité strictes requises pour les lieux publics.
2. Solution technique aux défis du gréement à grande portée
Les organisateurs d'événements en salle ont souvent du mal à gérer la logistique nécessaire au déploiement en toute sécurité d'un éclairage lourd, de murs LED et de réseaux sonores sur de grandes portées sans utiliser de supports de colonnes internes qui obstruent la vue. La principale préoccupation est la défaillance structurelle sous des charges lourdes et concentrées.
La solution de DragonStage est un système de fermes en aluminium méticuleusement détaillé et à haute résistance. La conception utilise stratégiquement deux tailles de fermes robustes différentes :
Poutres principales (portées de 20 m et 10 m) : utilisez la ferme carrée CS500x600 très résistante .
Piliers (hauteur 7 m) : utilisez la ferme carrée CS389x389 à haute charge pour la stabilité verticale.
Les dimensions du tube principal de $mathbf{50 imes 3.0 ext{mm}}$ sur tous les composants principaux garantissent une rigidité et une capacité de charge supérieures sur la vaste portée de $mathbf{20m imes 10m}$ du système. Cette approche technique permet une suspension fiable et certifiée d'éléments techniques complexes de production (Source : https://en.wikipedia.org/wiki/Box_truss ).
3. Répartition des composants principaux pour un assemblage sûr et efficace
Le système Box Lighting Trussing 20x10x7m est livré sous forme de kit complet, conçu pour une installation rapide et contrôlée dans des environnements intérieurs contrôlés.
Connexions et composants à broche robuste
Le système s'appuie sur une méthode de connexion sécurisée par emboîtement, comprenant des composants spécialisés pour une intégration verticale et horizontale :
Gréement de pilier : Les quatre piliers de 6 m sont équipés d' un bloc de manchon Spigot M et d'une base en acier M , qui fournissent un support au sol stable et une voie de levage contrôlée.
Contrôle de levage : quatre palans manuels (BA05, 2 tonnes) et les élingues en fibre qui les accompagnent (BA04, 2 tonnes, 3 m) sont inclus pour gérer le levage sûr et contrôlé de la grille principale du toit, une étape non négociable dans le gréement professionnel.
Stabilité améliorée : 16 longs stabilisateurs sont utilisés pour augmenter considérablement l'empreinte de la base, empêchant le basculement et assurant une stabilité maximale pour la structure de 7 m de haut.
Inventaire détaillé des fermes pour les travées exactes
Le système est configuré en utilisant des longueurs spécifiques de fermes robustes pour atteindre une portée libre de 20 m × 10 m :
| Article | Taille de la ferme | Tube principal | Longueurs (Qté) |
| Faisceau avant de 20,00 m (2 jeux) | CS500x600 | 50 $ imes 3,0 ext{mm}$ | 3,00 $ ext{m} (12) / 2,00 ext{m} (2)$ |
| Faisceau latéral de 10,00 m (2 jeux) | CS500x600 | 50 $ imes 3,0 ext{mm}$ | 3,00 $ ext{m} (6) / 1,00 ext{m} (2)$ |
| Piliers de 6,00 m (4 jeux) | CS389x389 | 50 $ imes 3,0 ext{mm}$ | 3,00 $ ext{m} (8)$ |
Cette répartition précise minimise la confusion des stocks et optimise la solidité du système pour sa grande portée claire.
4. FAQ pratique pour les spécialistes du gréage
| Question | Répondre |
| Q : Quelle est la taille totale de la structure en treillis ? | L'empreinte totale est de 20 m de large, 10 m de profondeur et 7 m de haut , offrant 200 mètres carrés d'espace de gréement aérien. |
| Q : Quel est l’avantage d’utiliser deux tailles de fermes différentes ? | L'utilisation plus lourds de CS500x600 pour les longues travées horizontales et de CS389x389 solides pour les piliers verticaux optimise à la fois la capacité de charge sur toute la travée et le rapport poids/stabilité pour la hauteur. |
| Q : Un équipement de levage est-il fourni avec le système ? | Oui, le forfait comprend quatre palans manuels de 2 tonnes et des élingues en fibre certifiées pour une construction et un démontage sûrs et contrôlés. |
| Q : Quelles sont les exigences logistiques totales ? | L'ensemble du système a un poids d'emballage de 1 530 kg et un volume d'emballage de 19 cbm , permettant un transport efficace et rentable entre les lieux de l'événement. |
5. Appel à l'action fort (CTA)
Élevez votre prochain événement avec une structure aérienne massive, sûre et facilement déployable.
Contactez l'équipe technique de DragonStage dès aujourd'hui pour confirmer les spécifications de charge du treillis d'éclairage en aluminium de 20 x 10 x 7 m et sécuriser le gréement certifié pour votre prochain calendrier de production en intérieur.
