Poids d'emballage: 2400 kg
Volume d'emballage: 22cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 12h00 (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Poutre de 12h00 (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Pilier 11h00 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 12pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| cube de poutre | Cube de robinet 389x389 | 0pcs |
| Tour d'image | Bloc de manche de robinet S | 4pcs |
| Base en acier s | 4pcs |
| Section supérieure S | 4pcs |
| Hoist manuel, BA05 2TONS | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | 1,20 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Poutre supérieure de 12,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,20 m poutre oblique | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Bouchette d'échelle de 6,20 m | 10 sets | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 10pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 10pcs |
| 1,20 m | 50 × 3,0 | CL30 289 * 50 | 10pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 0pcs |
| Plaque de connexion à la pince | 2pcs |
| Pince unique | 20pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 238.56 | 1pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre des ailes de 3,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Pilier des ailes de 11h00 | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Tour des ailes | Bloc de manche de robinet S | 2pcs |
| Base en acier s | 2pcs |
| Section supérieure S | 2pcs |
| Hoist manuel, BA05 2TONS | 2pcs |
| Section de charnière de robinet, hauteur 1m | 2pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 2pcs |
| SURGIGNAGE Long | 8pcs |
| Accessoire de ferme |
| Coupleur conique et clip et épingle de safrty | entier
|
poids d'emballage: 2300kg
Volume d'emballage: 15cbm
| Article | Spécification | Quantité |
| Étape d'assemblage en aluminium | Topping: 4x8ft
(1.22x2,44m) | en bois | 36 PCS |
| Aroupe à étape de 1,22 m | 45 PCS |
| Aprise de 2,44 m | 40 PCS |
| stand avec tube extensible | 50 pcs |
| Base réglable sur scène | 50 pcs |
| Escalier | garniture en bois | total | 8 | mesures | réglable à la hauteur de la scène | 2 PCS |
Les fermes en aluminium sont privilégiées dans l’industrie événementielle en raison de leur légèreté, de leur durabilité et de leur facilité d’assemblage. Ils sont connus pour leur rapport résistance/poids, leur permettant de supporter des équipements d'éclairage lourds tout en restant portables et faciles à transporter.
Les fermes pour événements extérieurs sont généralement conçues pour résister à diverses conditions météorologiques, notamment la pluie, le vent et l'exposition au soleil. Ils sont souvent fabriqués avec des matériaux résistants à la corrosion pour garantir des performances durables dans les environnements extérieurs.
Lors de l’organisation d’un événement en plein air, il est crucial de prendre en compte les règles et directives de sécurité. Les fermes doivent être correctement installées et sécurisées par des professionnels qualifiés pour garantir la stabilité et prévenir les accidents.
Dans l'ensemble, les fermes d'éclairage extérieur en aluminium argenté offrent une solution polyvalente et fiable pour créer de superbes écrans d'éclairage et des équipements de support dans les contextes d'événements en plein air.

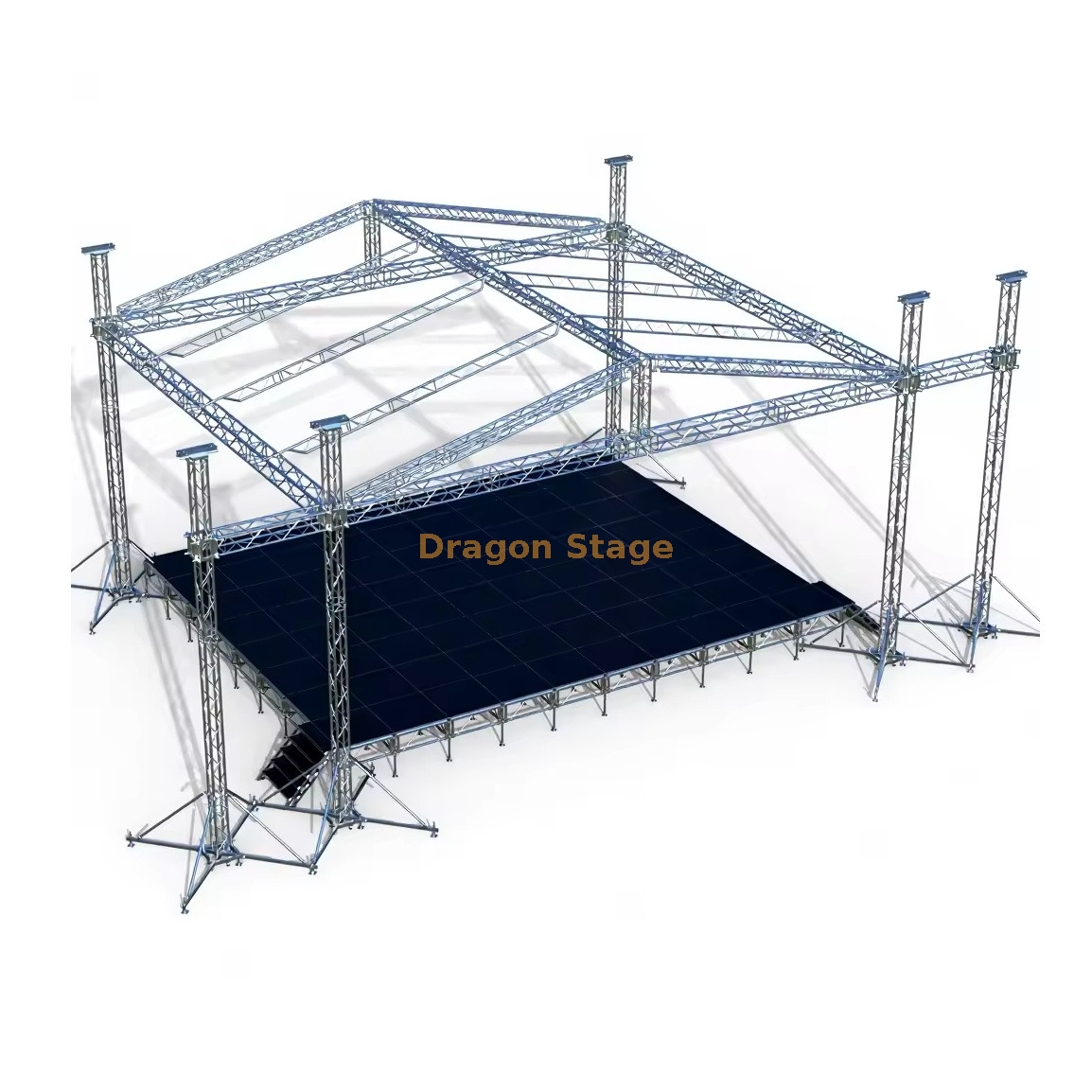

Botte d'événement d'éclairage extérieur argenté en aluminium 12x12x12m
Introduction : Les fondements de la production live à grande échelle
La ferme d'éclairage extérieur argentée en aluminium DragonStage est une solution structurelle imposante et polyvalente conçue pour les grands festivals en plein air, les salles de concert et la mise en scène d'événements à grande échelle. Doté de dimensions massives de 12 mètres de long sur 12 mètres de large et atteignant une hauteur impressionnante de 12 mètres (taille hors tout), ce système offre un dégagement vertical exceptionnel et une grille aérienne substantielle pour un montage complexe d'éclairage, vidéo et audio.
Ce système se caractérise par sa construction en aluminium robuste et sa conception complète, qui comprend un auvent de toit et une plate-forme de scène intégrée. Il répond directement au double besoin des professionnels de l'événementiel : une structure de grande capacité capable de gérer de lourdes charges d'équipements sur une vaste zone et un système fiable conçu pour un déploiement rapide et sûr dans divers environnements extérieurs. L’utilisation d’aluminium à haute résistance garantit la légèreté, la durabilité et la facilité d’assemblage nécessaires à une structure de cette envergure.
Défis et solutions dans la construction d’événements modernes
Les entrepreneurs et ingénieurs événementiels sont confrontés à une pression importante pour garantir la sécurité, gérer des charges lourdes et réaliser une configuration efficace pour les grandes structures de grande portée. Ce système est techniquement configuré pour surmonter ces défis clés :
Gestion de la hauteur et de la charge : Atteindre une hauteur de 12 m avec stabilité nécessite un support vertical robuste. Cette structure utilise 4 piliers principaux utilisant une ferme à broche CS289x289 et une grille principale comportant une ferme à broche CS389x389 pour une résistance maximale sur les travées de 12 m. Cette configuration garantit l’intégrité structurelle nécessaire pour supporter un poids considérable d’éclairage et d’équipement à des altitudes élevées.
Sécurité et contrôle du montage : Le levage d'une grille de toit de 12 m est complexe. Le système est équipé de 4 ensembles de palans manuels de 2 tonnes (BA05) et d'élingues en fibre correspondantes, offrant au personnel qualifié un contrôle mécanique sûr sur l'ensemble du processus de levage. La stabilité est encore renforcée par 16 longs stabilisateurs à la base des tours principales, essentiels pour résister au vent et aux charges latérales (Source : https://www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html ).
Solution de performance intégrée : Plutôt qu'une simple structure nue, cet ensemble comprend une plate-forme de podium entièrement équipée mesurant 10,98 mx 9,76 m avec une hauteur réglable. Cette approche intégrée simplifie l'approvisionnement et la logistique, garantissant une interface transparente entre le tablier de scène et la structure en treillis.
Protection contre les intempéries : La structure comprend un auvent de toit (matériau PVC, 238,56 $ ext{ m²}$) qui protège tous les équipements et les artistes des intempéries, une nécessité pour toute ferme d'éclairage extérieur (Source : https://www.eventindustrynews.com ).
Principales caractéristiques et avantages pour les professionnels de l'événementiel
La ferme d'événement d'éclairage extérieur en aluminium argenté 12x12x12m offre des spécifications techniques optimisées pour des performances et une efficacité logistique maximales.
| Fonctionnalité | Détails des spécifications | Bénéfice client |
| Dimensions hors tout (L x L x H) | 12 mx 12 mx 12 m (fermeture) | Fournit une hauteur maximale et une empreinte carrée pour l'éclairage et le montage vidéo à grande échelle. |
| Principaux profils de fermes | CS389x389 (Poutre), CS289x289 (Pilier) | Les profils de fermes carrées robustes garantissent la fiabilité structurelle sur de longues portées et des portées verticales élevées. |
| Type de connexion | Robinet (coupleur conique, clip de sécurité, goupille) | Facilite un montage/démontage rapide, sécurisé et fiable, minimisant le temps de travail. |
| Plateforme de scène incluse | Env. 10,98 mx 9,76 m (36 pièces de terrasse de 4 x 8 pieds ) | Aire de représentation prête à l'emploi avec hauteur réglable (1,2 m à 2,0 m). |
| Ailes de haut-parleurs dédiées | Deux ailes de 3,0 m de large | Permet une suspension indépendante et sûre des systèmes de haut-parleurs line array, optimisant ainsi le placement audio. |
| Taille du tube principal | Cohérent 50 mm x 3,0 mm | Confirme la robustesse et les performances de charge de tous les éléments principaux. |
La finition en aluminium argenté offre une touche esthétique tout en utilisant des matériaux résistants à la corrosion adaptés aux environnements extérieurs. L'ensemble du système de fermes, y compris les ailes d'enceintes de 3,0 m de large soutenues par leurs propres tours dédiées, est conçu pour un assemblage modulaire rapide. L'inclusion de 50 ensembles de supports et de bases réglables pour la plate-forme de scène garantit un nivellement précis et sécurisé sur divers terrains extérieurs (Source : https://www.dragontruss.com/STAGE).
4. FAQ pratique pour les professionnels de la scène
Q : Quel est le volume total d’emballage et le poids pour le transport ?
R : La structure en treillis contient environ 22 CBM (2 400 kg) et le système de scène représente 15 CBM supplémentaires (2 300 kg), totalisant 37 CBM pour une planification efficace du fret.
Q : Quelle qualité d’aluminium est utilisée pour garantir la durabilité ?
R : Les structures DragonStage utilisent généralement un alliage d'aluminium de haute qualité 6061-T6 ou similaire, qui offre un excellent rapport résistance/poids et une excellente résistance à la corrosion pour une utilisation extérieure à long terme.
Q : Des points d'accrochage supplémentaires sont-ils disponibles au-delà de la grille principale ?
R : Oui, la structure comprend deux ailes de 3,0 m de large spécialement conçues pour la suspension sécurisée et dédiée des haut-parleurs line array ou des écrans vidéo latéraux.
Q : Quels mécanismes de sécurité sont inclus pour la tour élévatrice ?
R : Chacune des quatre tours principales est contrôlée par un palan manuel de 2 tonnes, offrant une sécurité mécanique essentielle lors de la montée et de la descente contrôlées de la section du toit.
Fort appel à l’action (CTA)
Pour une mise en scène extérieure sécurisée, de grande capacité et visiblement frappante, choisissez l'excellence technique de la ferme d'éclairage extérieur argentée en aluminium DragonStage 12x12x12m.
Contactez l'équipe d'ingénierie de DragonStage dès aujourd'hui pour obtenir des données de charge certifiées et des dessins de production personnalisés pour votre prochain événement à grande échelle.
