Poids d'emballage: 1500kg
Volume d'emballage: 14cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 12h00 (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | BS400 × 400 | 8pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| Poutre de 5,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 6,00 m pilier | 4 ensembles | 3,00 m | 50 × 3,0 | BS300 × 300 | 8pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| cube de poutre | cube 400x400 | 0pcs |
| Tour d'image | Bloc de manche de boulon à boulon S | 4pcs |
| Base en acier s | 4pcs |
| Section supérieure S | 4pcs |
| Hoist manuel, BA05 2TONS | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | 1,20 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| Poutre supérieure de 5,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | BS300 × 300 | 1pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 1pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 6,20 m poutre oblique | 4 ensembles | 3,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 1,20 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| Bouchette d'échelle de 6,20 m | 4 ensembles | 3,00 m | 50 × 3,0 | BL30,300 * 50 | 4pcs |
| 2,00 m | 50 × 3,0 | BL30,300 * 50 | 4pcs |
| 1,20 m | 50 × 3,0 | BL30,300 * 50 | 4pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | BS300 × 300 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | BS300 × 300 | 0pcs |
| Plaque de connexion à la pince | 2pcs |
| Pince unique | 8pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 134.96 | 1pcs |

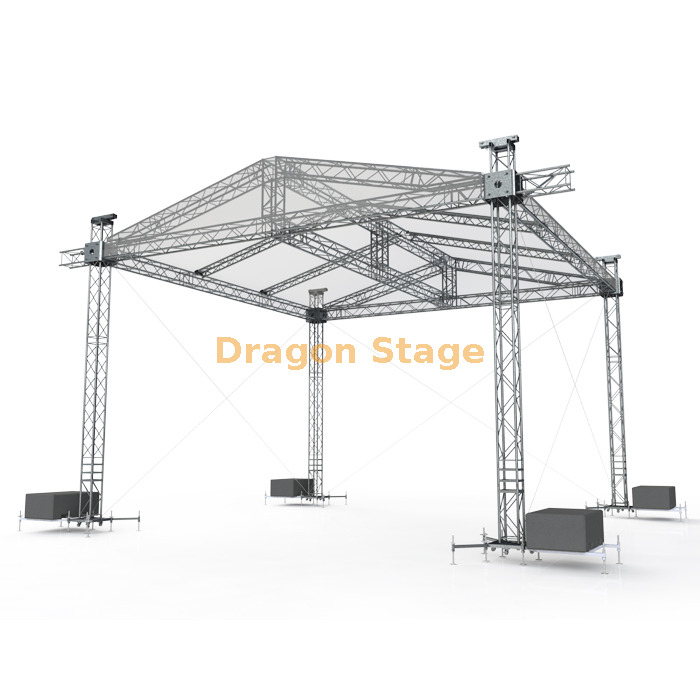

Botte extérieure en aluminium professionnelle d'étape de toit de concert de 12x5x7m
1. Présentation
La production moderne d’événements en plein air nécessite un équilibre délicat entre une couverture scénique étendue et la portabilité structurelle. La ferme de toit de concert extérieur en aluminium DragonStage 12 x 5 x 7 m est la solution idéale à moyenne et grande échelle pour les festivals, les événements d'entreprise et les spectacles en direct. Avec une portée libre de 12 mètres et une hauteur de 7 mètres, ce système offre la « hauteur de garniture » nécessaire aux conceptions d'éclairage professionnelles et à la projection sonore haute fidélité. Conçue pour la fiabilité, cette ferme de toit pour haut-parleur de concert sert de base aérienne robuste qui garantit la sécurité des artistes tout en offrant un impact visuel élevé.
2. Défis de l'industrie et solutions professionnelles
Les entrepreneurs événementiels sont souvent confrontés au défi de fournir un soutien structurel massif sans le fardeau logistique de l'acier lourd. Gérer les charges de vent sur une structure de 7 mètres tout en maintenant un temps d'installation rapide est une préoccupation majeure des équipes de tournée.
DragonStage résout ces problèmes en utilisant des fermes à boulons en aluminium de haute qualité (BS400 pour les poutres et BS300 pour les piliers). Notre conception intègre des tubes principaux de 50 x 3,0 mm , offrant un rapport rigidité/poids supérieur à celui des fermes grand public standard. Pour garantir la stabilité, le système comprend seize longs stabilisateurs et des bases en acier robuste qui créent une empreinte large et sécurisée. Pour un déploiement rapide, l'inclusion de palans manuels de 2 tonnes et de sections de charnières permet d'assembler le toit au niveau du sol et de l'élever en toute sécurité, réduisant considérablement les risques associés au travail en hauteur (Source : https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
3. Principales caractéristiques et avantages opérationnels
La structure de scène extérieure de 12 x 5 m est plus qu'un simple cadre ; il s'agit d'un environnement de production entièrement intégré.
Répartition de la charge et projection sonore optimisées
Les poutres principales BS400 sont spécialement conçues pour supporter les charges dynamiques des équipements audiovisuels professionnels. La largeur de 12 m du système est parfaite pour suspendre des ailes d'enceintes line array intégrées, permettant aux ingénieurs du son d'obtenir une couverture acoustique optimale sans obstruer la vue du public. Cette architecture modulaire en treillis de concert permet la fixation sécurisée d'écrans LED et d'installations d'éclairage complexes, tout en conservant l'intégrité structurelle vérifiée par nos normes d'ingénierie certifiées TUV (Source : https://www.dragontruss.com/TUV-Report-dc249965.html ).
Protection PVC toutes saisons
Pour protéger les équipements électroniques de grande valeur, chaque système est livré avec un auvent de toit en PVC sur mesure. Disponible en bleu ou en couleurs personnalisées, l'auvent est conçu pour une tension maximale afin d'empêcher l'accumulation d'eau lors de fortes pluies, un point de défaillance courant dans les conceptions de qualité inférieure. Ce toit de scène résistant aux intempéries garantit la continuité de votre événement quels que soient les éléments, offrant un espace de travail sec aux artistes et au personnel technique. De plus, nos fermes sont conformes aux normes internationales de gréage, garantissant que chaque point de connexion répond aux exigences de sécurité exigées par les principaux sites événementiels au monde (Source : https://www.plasa.org ).
4. FAQ pratique pour les professionnels de la scène
| Question | Répondre |
| Q : Quel est le poids total du système 12x5x7m ? | Le poids total de l'emballage est d'environ 1 500 kg, avec un volume de 14 m3 pour l'expédition. |
| Q : Puis-je utiliser des moteurs électriques à chaîne au lieu de palans manuels ? | Oui. Les blocs à manchon et les sections supérieures sont compatibles avec la plupart des palans électriques à chaîne standard de 1 tonne et 2 tonnes. |
| Q : L’aluminium est-il résistant à l’eau salée ? | Nous utilisons un alliage d'aluminium de haute qualité qui offre une excellente résistance naturelle à la corrosion ; cependant, nous recommandons un rinçage régulier pour les installations côtières permanentes. |
| Q : Quelle est la vitesse maximale du vent ? | Avec un ballast et des stabilisateurs appropriés, le système est conçu pour une utilisation extérieure standard. Des calculs spécifiques de charge de vent sont disponibles sur demande pour votre site. |
5. Appel à l'action fort (CTA)
Ne faites aucun compromis sur la sécurité et l'ampleur de votre prochaine production en extérieur. Choisissez la norme de l’industrie en matière de fiabilité et d’excellence en ingénierie.
Contactez le service d'ingénierie de DragonStage dès aujourd'hui pour recevoir un devis personnalisé ou téléchargez les schémas techniques complets de montage pour votre système de fermes de toit de 12 x 5 x 7 m.
