poids d'emballage: 3400kg
volume d'emballage : 32 cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre 18,00 m (avant) | 3 ensembles | 3,00 m | 50 × 3,0 | CS500 × 600 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| Poutre de 12h00 (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS500 × 600 | 8pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| Pilier 9h00 m | 6 ensembles | 3,00 m | 50x3.0 | CS350 × 350 | 18 pcs |
| 2,00 m | 50x3.0 | CS350 × 350 | 0pcs |
| 1,00 m | 50x3.0 | CS350 × 350 | 0pcs |
| cube de poutre | Cube de robinet 500x600 | 0pcs |
| Tour d'image | Bloc de manche de robinet m | 6pcs |
| Base en acier m | 6pcs |
| Section supérieure M | 6pcs |
| Hoist manuel, BA05 2TONS | 6pcs |
| Section de charnière de robinet, hauteur 1m | 6pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 6pcs |
| SURGIGNAGE Long | 24pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 3 ensembles | 1,80 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| Poutre supérieure de 12,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Poutre oblique de 9,20 m | 6 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 12pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| Bouchette d'échelle de 9,20 m | 8 ensembles | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 16pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 8pcs |
| 1,20 m | 50 × 3,0 | CL30 289 * 50 | 8pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 1pcs |
| Plaque de connexion à la pince | 3pcs |
| Pince unique | 16pcs |
| Pince à double | 12pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 350.16 | 1pcs |
poids d'emballage: 3850kg
Volume d'emballage: 26cbm
| Article | Spécification | Quantité |
| Étape d'assemblage en aluminium | Topping: 4x8ft
(1.22x2,44m) | en bois | 63 PCS |
| Aroupe à étape de 1,22 m | 72 PCS |
| Aprise de 2,44 m | 70 PCS |
| stand avec tube extensible | 80 PCS |
| Base réglable sur scène | 80 PCS |
| Escalier | garniture en bois | total | 8 | mesures | réglable à la hauteur de la scène | 2 PCS |

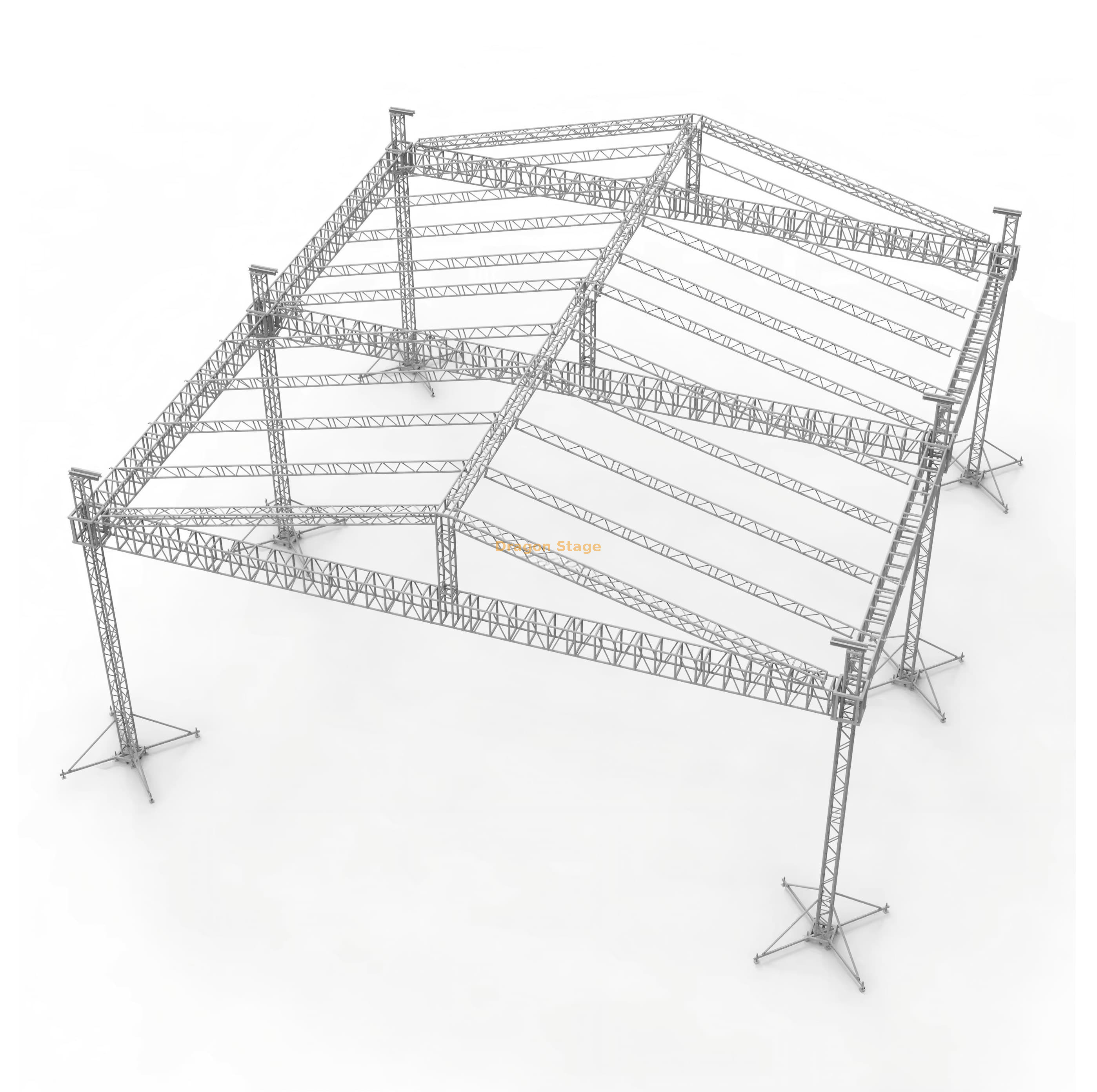

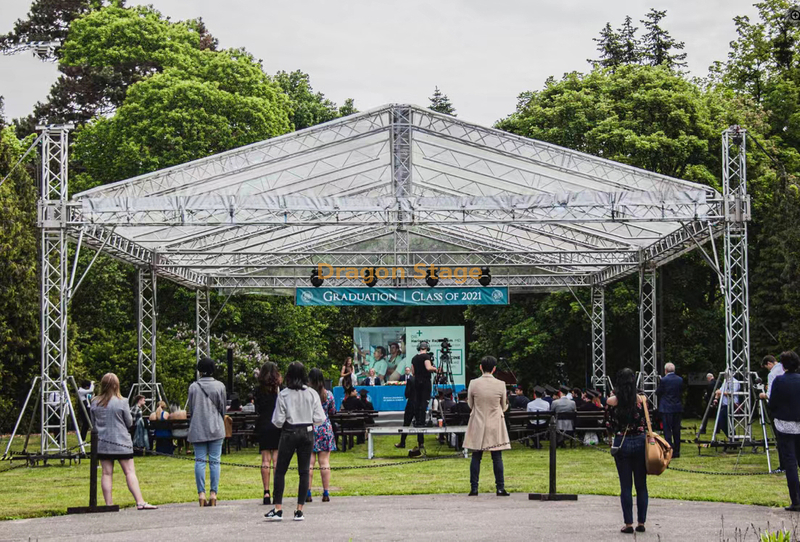

Botte en aluminium d'éclairage d'église de place audio de musique d'événement de grand concert : 18m x 12m x 10m
Introduction : La solution ultime de gréement extérieur grand format
La Dragon Stage structure en aluminium pour grands événements de concert est conçue pour répondre aux exigences extrêmes des productions massives en extérieur, notamment les grands concerts, les grands festivals audio et les événements religieux à forte fréquentation. Ce système présente une empreinte au sol impressionnante de 18 mx 12 m et une hauteur substantielle de 10 m , soutenue par une structure Son utilisation de la ferme principale robuste de support au sol robuste à 6 piliers . CS500x600 garantit une capacité de chargement maximale pour un montage étendu d'éclairage, de vidéo et d'audio sur la large portée de 18 mètres.
Principales fonctionnalités et répartition des composants
I. Structure en treillis extrêmement porteuse
La structure est une classe de maître en ingénierie lourde, conçue pour la sécurité et la charge utile maximale :
Dimensions de la structure : 18 m de long x 12 m de large x 10 m de haut (environ 59 pi x 39,4 pi x 32,8 pi).
Ferme de poutre principale (CS500x600) : Pour franchir en toute sécurité l'immense portée de 18 mètres et répondre aux lourdes exigences de la production de concerts (grilles d'éclairage, cadres de mouches line array), les sections principales du toit utilisent la plus grande ferme profilée de la série, la CS500x600..
Ferme de pilier (CS350x350) : six colonnes verticales utilisent la ferme CS350x350 de grande capacité , offrant la stabilité et la résistance à la compression nécessaires pour une hauteur de levage de 10 mètres..
Auvent et couverture : Un grand auvent en PVC de 350,16 m² est inclus pour couvrir et protéger entièrement la scène et le gréement des éléments.
II. Système avancé de soutien au sol
Les composants de la tour ont été améliorés pour supporter des charges plus élevées et une plus grande hauteur de levage :
Tours améliorées : comprend 6 ensembles de composants de tour, dont le bloc de manchon M , , la base en acier M et la section supérieure M. La désignation « M » signifie des composants évalués pour cette échelle et cette hauteur massives.
Équipement de levage : 6 ensembles de palans manuels de 2 tonnes (BA05) offrent l'avantage mécanique nécessaire à l'érection de la grande grille de toit. Pour une utilisation intensive, la mise à niveau vers des palans électriques à chaîne est fortement recommandée pour des raisons de sécurité et d'efficacité.
Stabilisation : 24 longs stabilisateurs sont fournis pour augmenter considérablement l'empreinte au sol et la stabilité latérale de la structure de 10 m de haut, essentielles pour minimiser le balancement et gérer les forces du vent.
III. Scène de concert réglable intégrée
La plate-forme de scène qui l'accompagne est dimensionnée pour une grande zone de représentation :
Empreinte de la scène : une grande zone de représentation de 17,08 mx 10,98 m (environ 56 pi x 36 pi).
Hauteur de la scène : La scène est très visible avec une hauteur réglable de 1,2 m à 2 m (environ 4 pieds à 6,5 pieds).
Platelage : utilise 63 pièces de garniture de scène en bois durable de 4 x 8 pieds soutenues par 80 bases réglables et des tubes extensibles.
Aperçu des spécifications techniques
| Composant | Dimension/Spécification | Détails |
| Taille globale | 18 mx 12 mx 10 m (L x l x H) | Env. 59 pieds x 39,4 pieds x 32,8 pieds |
| Botte de poutre principale | Ferme à broche CS500x600 | Profil robuste pour portée de 18 m |
| Ferme de pilier | Ferme à broche CS350x350 | Haute résistance à la compression pour 10 m de hauteur |
| Couverture du toit | 350,16 m² | Matériau de l'auvent en PVC inclus |
| Taille de la scène | 17,08mx 10,98m | Terrasse en bois, sections 4x8 pieds |
| Plage de hauteur de scène | Réglable de 1,2 m à 2 m | Conçu pour une visibilité auprès d’un large public |
| Stabilisation | 24 longs stabilisateurs | Indispensable pour la hauteur et l'empreinte au sol |
| Logistique des fermes | 3400 kg / 32 CBM | Nécessite une manipulation professionnelle |
