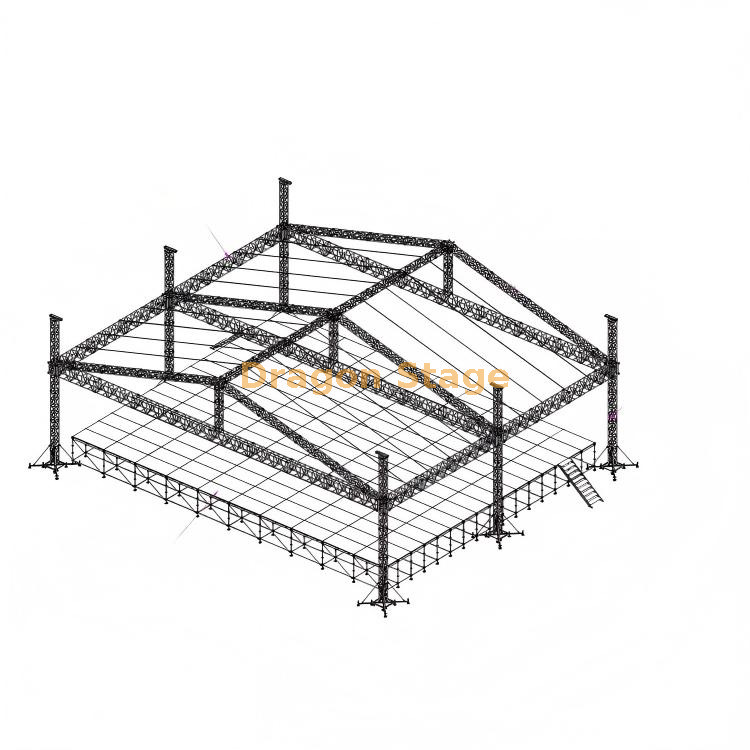

Botte en aluminium 25x15x8m d'étape de toit de haut-parleur de concert

il s'agit d'une ferme de scène de toit de haut-parleur de concert en aluminium personnalisée avec des dimensions de 25 m de long, 15 m de profondeur et 8 m de haut.
État de disponibilité:
Quantité:
sharethis sharing button
  • Dragon Stage

ferme de scène de toit de haut-parleur de concert en aluminium 25x15x8m

poids d'emballage: 5400kg

volume d'emballage: 72cbm

Article
Spécification (fermeture carrée) Quantité

longueur tube principal (mm) taille (mm)
Faisceau de 25,00 m (avant) 3 ensembles 3,00 m 50×5.0 CS680×1010 24 pièces
2,00 m 50×5.0 CS680×1010 0 pièces
1,00 m 50×5.0 CS680×1010 3 pièces
Faisceau de 15,00 m (côté) 2 ensembles 3,00 m 50×5.0 CS680×1010 10 pièces
2,00 m 50×5.0 CS680×1010 0 pièces
1,00 m 50×5.0 CS680×1010 0 pièces
Pilier de 7,00 m 6 ensembles 3,00 m FAUX CS520 × 520 12 pièces
2,00 m FAUX CS520 × 520 0 pièces
1,00 m FAUX CS520 × 520 6 pièces
cube de poutre Cube à robinet 680x1010 0 pièces
Tour à ossature Bloc de manchon de robinet L 6 pièces
Base en acier L 6 pièces
Section supérieure L 6 pièces
Palan manuel, BA05 2Tons 6 pièces
Section charnière à broche, hauteur 1 m 6 pièces
Élingue fibre,BA04,2 tonnes 3m 6 pièces
Long stabilisateur 24 pièces
Article
Spécification (fermeture carrée) Quantité

longueur tube principal (mm) taille (mm)
Pilier de toit 3 ensembles 2,50 m 50×3,0 CS289 × 289 3 pièces
Poutre supérieure de 15,00 m 1 ensembles 3,00 m 50×3,0 CS289 × 289 5 pièces
2,00 m 50×3,0 CS289 × 289 0 pièces
1,00 m 50×3,0 CS289 × 289 0 pièces
Faisceau oblique de 12,70 m 6 ensembles 3,00 m 50×3,0 CS289 × 289 18 pcs
2,00 m 50×3,0 CS289 × 289 6 pièces
1,70 m 50×3,0 CS289 × 289 6 pièces
Ferme d'échelle de 12,70 m 12 ensembles 3,00 m 50×3,0 CL30,289*50 36 pièces
2,00 m 50×3,0 CL30,289*50 12 pièces
1,70 m 50×3,0 CL30,289*50 12 pièces
Composants du toit
Conner de toit 4 voies, à utiliser pour les fermes de toit CS289 × 289 2 pièces

Conner de toit 5 voies, à utiliser pour les fermes de poutre de toit CS289 × 289 1 pièces

Connecter la plaque avec la pince 3 pièces

Pince simple 24 pièces

Double pince 12 pièces

Matériau de l'auvent : PVC, couleur bleue ou personnalisé. 572.86 1 pièces

Considérations de conception et d'ingénierie d'une ferme de scène de toit de haut-parleur de concert en aluminium à grande échelle (25 mx 15 mx 8 m)


La construction d’une scène de concert à grande échelle nécessite un examen attentif de l’intégrité structurelle, des performances acoustiques et de la faisabilité logistique. Cet essai se penchera sur les défis spécifiques de conception et d'ingénierie présentés par une ferme de scène de toit de haut-parleur de concert en aluminium personnalisée avec des dimensions de 25 mètres de long, 15 mètres de profondeur et 8 mètres de haut.  Une telle structure représente une entreprise importante, nécessitant une compréhension sophistiquée de la science des matériaux, de la mécanique des structures et de l’analyse des charges.


L'aspect le plus critique est le choix des matériaux appropriés. Les alliages d'aluminium, en raison de leur rapport résistance/poids élevé, de leur excellente résistance à la corrosion et de leur facilité de fabrication, sont le choix préféré pour les systèmes de fermes à grande échelle.  Cependant, la taille même de cette structure (25 mx 15 mx 8 m) nécessite l'utilisation d'alliages d'aluminium à haute résistance, potentiellement dans des profilés extrudés spécialisés conçus pour optimiser la capacité portante.  La sélection spécifique de l'alliage dépendra de facteurs tels que les charges de vent anticipées, les charges de neige (en fonction de l'emplacement et du climat) et le poids des systèmes de haut-parleurs et des appareils d'éclairage connectés.  L'analyse par éléments finis (FEA) sera cruciale pour déterminer la géométrie optimale de l'alliage et du profil afin de garantir des facteurs de sécurité adéquats dans divers scénarios de chargement.


La conception des fermes elle-même nécessite une planification méticuleuse.  La longueur de 25 m exige une prise en compte de la déflexion et de la stabilité.  Pour atténuer l'affaissement et l'instabilité potentielle, la ferme nécessitera probablement un agencement complexe d'éléments de contreventement internes, incorporant éventuellement des éléments de contreventement diagonaux et horizontaux.  La disposition de ces éléments doit être optimisée pour minimiser le poids tout en maximisant la résistance et la rigidité.  L'utilisation de modélisation informatique, telle que le logiciel FEA, est essentielle pour analyser la répartition des contraintes et identifier les points faibles potentiels de la conception. Cette modélisation doit tenir compte de divers cas de charge, notamment les charges statiques (poids de la structure, haut-parleurs, éclairage), les charges dynamiques (rafales de vent, mouvements de foule) et les charges sismiques (en fonction de l'emplacement).


De plus, la profondeur de 15 m nécessite un examen attentif de la répartition de la charge des systèmes de haut-parleurs et des appareils d'éclairage.  Ces composants peuvent contribuer de manière significative au poids et leur répartition inégale peut induire des contraintes de torsion importantes au sein de la ferme.  Pour contrecarrer cela, la conception doit intégrer des points de connexion robustes et éventuellement utiliser des structures de fermes secondaires pour répartir la charge plus uniformément sur la ferme principale.  Les points de connexion entre la ferme principale, les systèmes de haut-parleurs et les appareils d'éclairage nécessitent un matériel spécialisé conçu pour résister à des charges et des vibrations élevées.  L'utilisation de boulons à haute résistance, correctement dimensionnés et serrés, est essentielle, ainsi que l'incorporation potentielle d'amortisseurs de vibrations pour minimiser le transfert des vibrations à la structure principale.


La hauteur de 8 m introduit d'autres défis, notamment en ce qui concerne la stabilité face aux moments de renversement provoqués par les charges de vent.  Une mise à la terre et un ancrage appropriés du système de fermes sont primordiaux.  La conception des fondations doit être suffisamment robuste pour résister aux forces importantes générées par la pression du vent agissant sur la grande surface de la structure.  Les conditions du sol sur le site doivent être soigneusement analysées pour déterminer le type et la profondeur de fondation appropriés.  Cela peut nécessiter des investigations géotechniques pour garantir la stabilité et empêcher le tassement.


Les considérations acoustiques sont également cruciales.  La structure en treillis elle-même peut influencer les caractéristiques de propagation sonore du lieu.  La conception doit minimiser les réflexions et la diffraction du son en tenant compte de l'emplacement et de la forme des éléments de ferme.  Des matériaux dotés de propriétés acoustiques appropriées devront peut-être être intégrés à la conception pour optimiser la qualité sonore.


Enfin, les aspects logistiques du transport, du montage et du démontage de la ferme de 25 mx 15 mx 8 m sont importants.  La structure devra probablement être démontée en sections gérables pour le transport.  Des instructions et des schémas de montage détaillés sont essentiels pour garantir un montage et un démontage efficaces et sûrs.  Le poids des différents composants et les moyens de levage nécessaires doivent être soigneusement planifiés.


En conclusion, la conception et l'ingénierie d'une ferme de scène de toit de haut-parleur de concert en aluminium personnalisée avec ces dimensions présentent une interaction complexe entre la mécanique structurelle, la science des matériaux, l'acoustique et la logistique.  Une conception réussie nécessite l'application de techniques d'ingénierie sophistiquées, notamment l'analyse par éléments finis, une analyse rigoureuse des charges et un examen attentif de tous les scénarios de chargement potentiels.  La structure résultante doit être robuste, stable, acoustiquement optimisée et facilement gérable d’un point de vue logistique pour garantir un concert sûr et réussi.
