poids d'emballage: 2300kg
Volume d'emballage: 21cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 12h00 (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Poutre de 12h00 (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Pilier 7,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| cube de poutre | Cube de robinet 389x389 | 0pcs |
| Tour d'image | Bloc de manche de robinet S | 4pcs |
| Base en acier s | 4pcs |
| Section supérieure S | 4pcs |
| Hoist manuel, BA05 2TONS | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | 1,20 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Poutre supérieure de 12,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,20 m poutre oblique | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Bouchette d'échelle de 6,20 m | 10 sets | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 10pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 10pcs |
| 1,20 m | 50 × 3,0 | CL30 289 * 50 | 10pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 0pcs |
| Plaque de connexion à la pince | 2pcs |
| Pince unique | 20pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 238.56 | 1pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre des ailes de 3,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Pilier 7,00 m d'ailes | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Tour des ailes | Bloc de manche de robinet S | 2pcs |
| Base en acier s | 2pcs |
| Section supérieure S | 2pcs |
| Hoist manuel, BA05 2TONS | 2pcs |
| Section de charnière de robinet, hauteur 1m | 2pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 2pcs |
| SURGIGNAGE Long | 8pcs |
| Accessoire de ferme |
| Coupleur conique et clip et épingle de safrty | entier
|
Poids d'emballage: 2500kg
Volume d'emballage: 19cbm
| Article | Spécification | Quantité |
| Étape d'assemblage en aluminium | Topping: 4x8ft
(1.22x2,44m) | en bois | 45 PCS |
| Aroupe à étape de 1,22 m | 54 PCS |
| Aprise de 2,44 m | 50 pcs |
| stand avec tube extensible | 60 PCS |
| Base réglable sur scène | 60 PCS |
| Escalier | garniture en bois | total | 8 | mesures | réglable à la hauteur de la scène | 2 PCS |
Ferme sonore en aluminium de concert en aluminium personnalisée carrée 12x12x8m : système d'événements à grande échelle
1. Introduction : Le système de production de grands événements

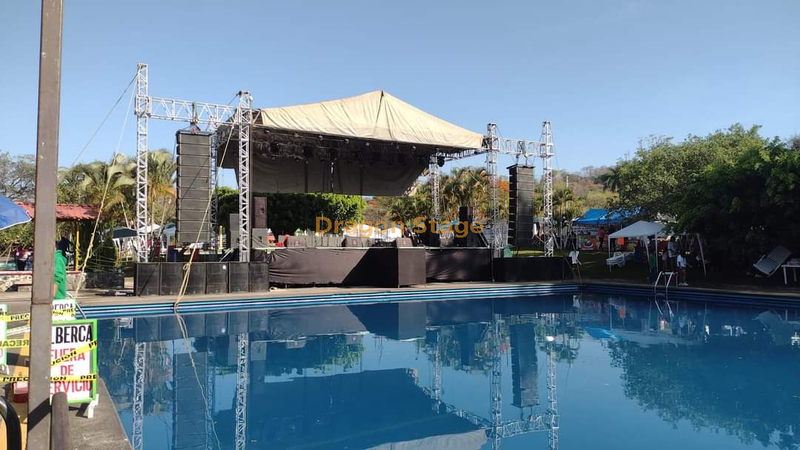

Le DragonStage Square système de fermes de concert en aluminium personnalisé est une structure extérieure robuste de grand format spécialement conçue pour les grands concerts de musique live, les grands festivals et les événements d'entreprise nécessitant une capacité de support étendue.

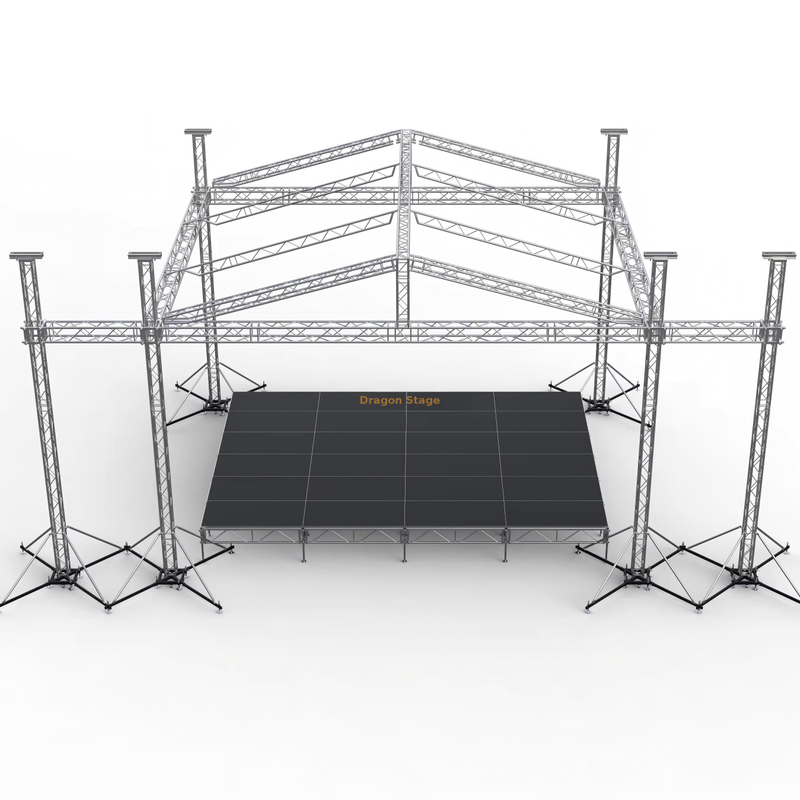

Avec des dimensions principales de 12 m de large x 12 m de profondeur et une hauteur libre impressionnante de 8 m , ce système offre une zone de représentation massive et entièrement couverte. Il présente une conception de toit sophistiquée et des ailes sonores intégrées de 3 m sur deux côtés, permettant de suspendre simultanément des systèmes de haut-parleurs line array à côté de l'installation d'éclairage de scène.
2. Principales caractéristiques et spécifications
Ce système utilise deux tailles de fermes différentes pour gérer la portée et les charges auxiliaires : la plus résistante, pour les poutres principales du toit et les ailes saines, et la CS389x389, CS289x289, plus légère, pour les piliers et les détails du toit.
Spécifications clés du produit
| Fonctionnalité | Détails des spécifications |
| Dimensions hors tout de la ferme (L x L x H) | 12 mx 12 mx 8 m (environ) |
| Ailes sonores intégrées | 3m de longueur sur 2 côtés, intégré à la structure. |
| Série de fermes (poutres principales) | CS389x389 (fermeture à broche carrée) |
| Série de fermes (piliers/détails) | CS289x289 (fermeture à broche carrée) |
| Taille du tube principal | 50 mm x 3,0 mm (utilisé dans tout le système) |
| Type de connexion | Robinet (comprend un coupleur conique, un clip de sécurité et une goupille) |
| Taille de la plateforme de scène | Composé de 45 pièces de chape en bois de 4x8 pieds (1,22 mx 2,44 m) |
| Dimensions du plateau de scène | 12,2 mx 10,98 m (approximatif en fonction de la quantité de terrasse) |
| Hauteur de la scène | Réglable (support avec tube extensible et base réglable) |
| Zone de l'auvent du toit | 238,56 m² de PVC (couleur bleue ou personnalisé) |
| Poids total de l'emballage de la ferme | 2300kg |
| Poids total de l'emballage de la scène | 2500 kg |
| Volume total d'emballage | 21 CBM (truss) + 19 CBM (scène) |
Composants de ferme et de scène
| Composant | Série de fermes (taille) | Tube principal (mm) | Quantité clé |
| Faisceau de 12,00 m (avant/côté) | CS389x389 | 50x3.0 | 8 pièces (3,00 m de longueur) par ensemble |
| Pilier principal de 7,00 m | CS289x289 | 50x3.0 | 8 pièces au total |
| Faisceau d'ailes de 3,00 m | CS389x389 | 50x3.0 | 2 ensembles (2 pièces de 3,00 m de longueur) |
| Pilier des ailes de 7,00 m | CS289x289 | 50x3.0 | 2 ensembles (4 pièces de 3,00 m de longueur + 2 pièces de 1,00 m de longueur) |
| Équipement de levage | Palan manuel (BA05, 2 tonnes) | - | 6 pièces (4 principales, 2 ailes) |
| Garniture de scène | Garniture en bois | 4x8 pieds (1,22x2,44 m) | 45 pièces |
| Accessoires de scène | Escaliers de scène | Garniture en bois | 2 ensembles (réglables à la hauteur de la scène) |
3. Points forts du système
Capacité de charge élevée : L'utilisation de la ferme robuste CS389x389 pour les travées porteuses principales garantit une capacité suffisante pour les appareils d'éclairage lourds, les écrans LED et les éléments de scène centraux.
Support sonore intégré : L'inclusion d' ailes de 3 m sur deux côtés permet un montage professionnel de systèmes line array sans avoir besoin de tours autoportantes séparées, améliorant ainsi les lignes de vue et l'esthétique.
Système complet : Le produit comprend la structure complète du toit en treillis, tous les accessoires de montage nécessaires (blocs de manchons, bases en acier, sections supérieures, palans manuels, élingues et pinces) et la plate-forme de scène entièrement modulaire avec escaliers, offrant une solution clé en main.
Portabilité : malgré sa taille, le système est conçu pour la logistique événementielle, avec des poids et des volumes d'emballage gérables pour un transport efficace.
