Poids d'emballage: 1200 kg
Volume d'emballage: 11cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Faisceau de 6,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4 PCS |
| 2,00 m | 50 × 3,0 | CS289 × 289 | pièces |
| 1,00 m | 50 × 3,0 | CS289 × 289 | pièces |
| Pilier de 3,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4 PCS |
| 2,00 m | 50 × 3,0 | CS289 × 289 | pièces |
| 1,00 m | 50 × 3,0 | CS289 × 289 | pièces |
| Tour | Bloc de manchon de robinet S | 4 PCS |
| Base en acier s | 4 PCS |
| Section supérieure S | 4 PCS |
| Hoist manuel, BA05 2TONS | 4 PCS |
| Section de charnière de robinet, hauteur 1m | 4 PCS |
| Élingue de fibres, BA04,2 tonnes 3M | 4 PCS |
| Long stabilisateur | 16 PCS |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre en arc de 12,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 16 PCS |
| 2,00 m | 50 × 3,0 | CS289 × 289 | pièces |
| 1,00 m | 50 × 3,0 | CS289 × 289 | pièces |
| 6,00 m de tige de connexion | 5 ensembles | 3,00 m | 50 × 3,0 | - | 15 pièces |
| 2,00 m | 50 × 3,0 | - | pièces |
| 1,00 m | 50 × 3,0 | - | 5 pièces |
| Composants du toit |
| Corner de 3 façons, utilisation pour la ferme du faisceau de toit | CS289 × 289 | 8 pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 104 | 1 pcs |
| Accessoire de ferme |
| Coupleur conique et clip et épingle de safrty | entier
|

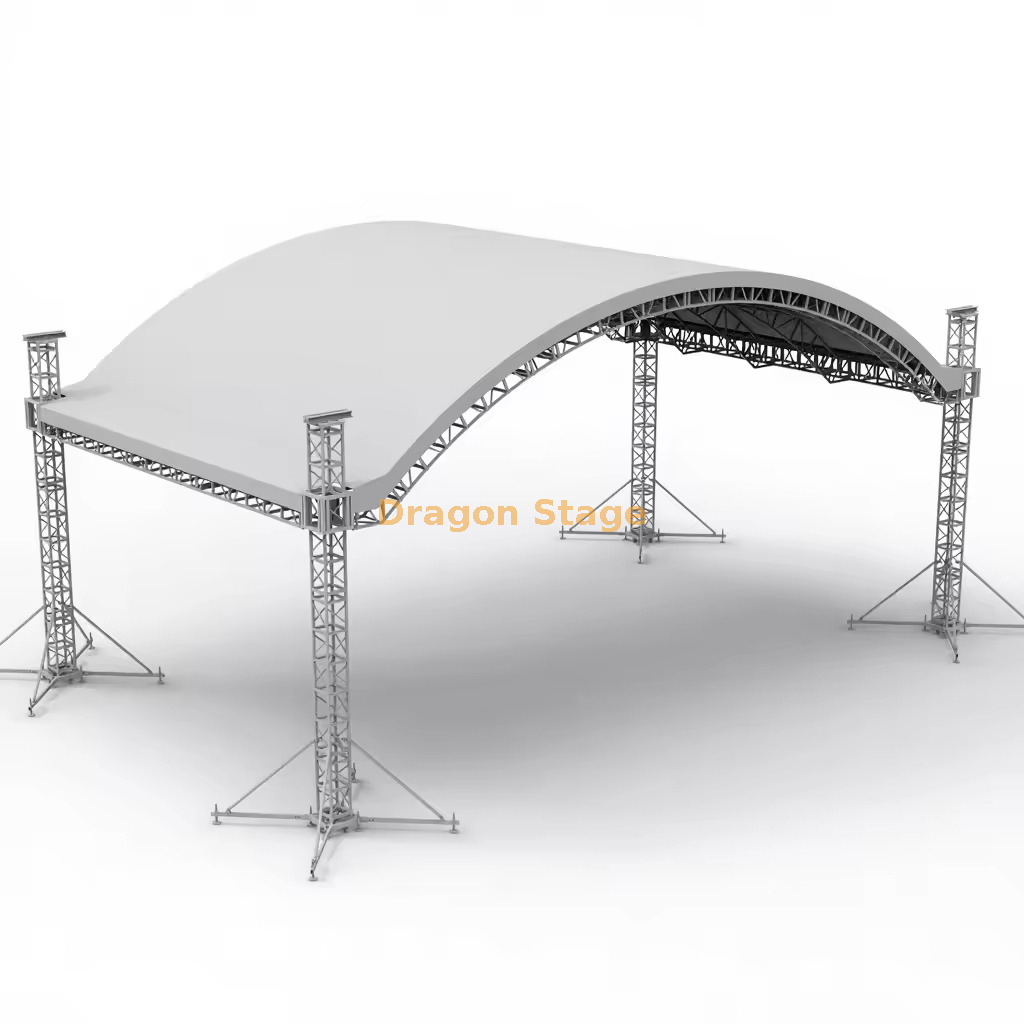

Ce système de fermes de toit incurvées en aluminium de 10 x 6 x 4 m est une structure événementielle modulaire composée de quatre tours de levage, de quatre ensembles de poutres de toit incurvées, de poutres latérales, de bielles de toit, de palans manuels, de stabilisateurs et d'un auvent de toit en PVC.
Les principales sections structurelles utilisent une ferme carrée CS289 × 289 mm avec des tubes principaux de 50 × 3,0 mm. Le système est destiné aux concerts temporaires, aux performances, aux expositions et aux productions événementielles nécessitant une structure en treillis couverte.
Le package répertorié est principalement un système de fermes de toit. Une plate-forme de scène, du matériel d'éclairage, des écrans LED, des haut-parleurs, du ballast et des ancrages spécifiques au projet ne sont pas inclus, sauf s'ils sont confirmés séparément dans le devis.
Les clients comparant différentes dimensions et configurations peuvent explorer notre gamme complète de systèmes de fermes de toit courbées..

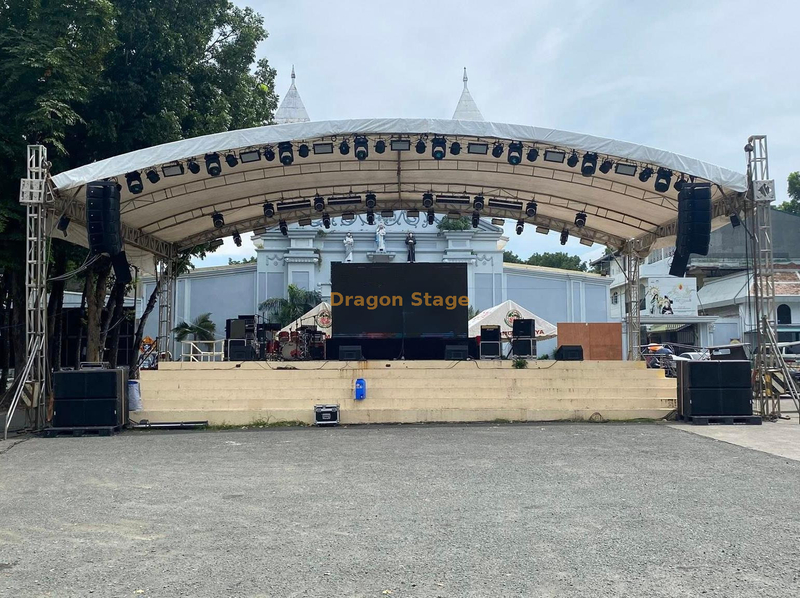

Structure de toit incurvée modulaire pour événements temporaires
Le toit incurvé confère à la structure événementielle un profil architectural reconnaissable tout en fournissant un cadre surélevé pour l'auvent en PVC et les équipements de production compatibles.

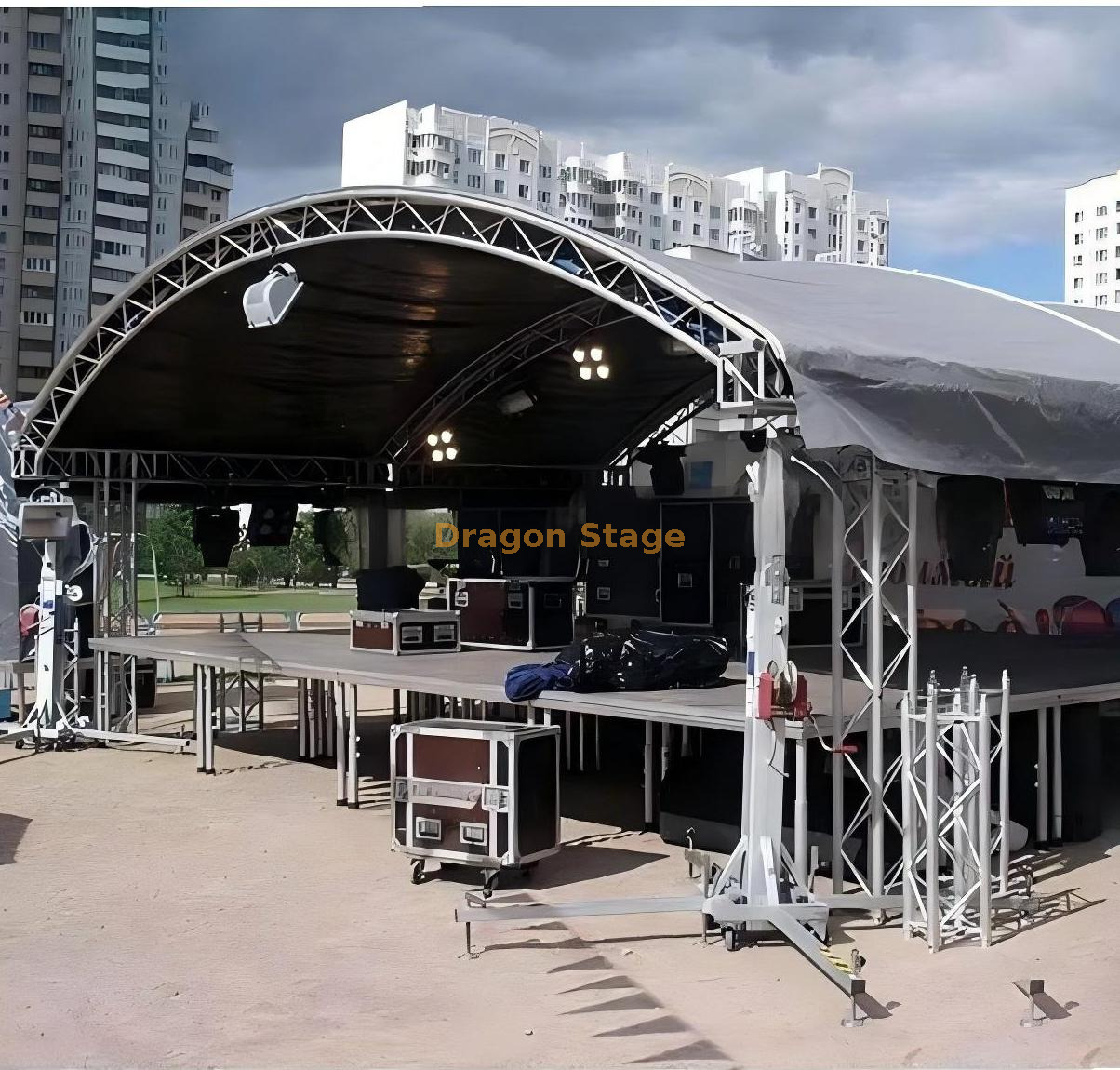

Cette configuration de 10x6x4m utilise quatre supports de tour et quatre ensembles de poutres de toit incurvées reliées par des tiges longitudinales. L'ensemble du toit est soulevé à l'aide de blocs à manchons, de palans manuels et d'élingues de levage fournis avec le système.
Sa construction modulaire permet aux sections de ferme d'être démontées pour l'emballage, le transport et l'installation d'événements répétés.
Pour les clients qui comparent encore les configurations de toit plat, à ossature en A et incurvée, notre guide de conception et de configuration de fermes explique les principaux facteurs impliqués dans la sélection d'un système approprié.
Caractéristiques clés
Dimensions hors tout nominales de 10 × 6 × 4 m
Sections de fermes carrées CS289 × 289 mm
Tubes principaux de 50 × 3,0 mm
Quatre ensembles de tours de levage
Quatre ensembles modulaires de poutres de toit courbées
Cinq jeux de bielles
Deux ensembles de poutres latérales
Quatre palans manuels de 2 tonnes
Quatre blocs de manchons et quatre bases en acier
Seize longs stabilisateurs
Système de connecteur conique modulaire
Auvent en PVC bleu ou couleur personnalisée
Conçu pour le démontage, le transport et le montage répété
La capacité nominale de 2 tonnes indiquée pour chaque palan manuel décrit le composant du palan. Elle ne doit pas être interprétée comme la charge suspendue autorisée de la structure du toit terminée.
Applications typiques
Ce système de fermes de toit courbées peut être envisagé pour :
Concerts extérieurs et intérieurs
Spectacles musicaux
Fêtes communautaires
Événements d'entreprise
Célébrations culturelles
Événements scolaires et universitaires
Productions en tournée
Espaces de présentation des expositions
Scènes de cérémonie temporaires
Les clients ayant besoin d'une plate-forme sous le toit peuvent sélectionner un système compatible parmi nos solutions de systèmes de scène . Les dimensions de la scène, la hauteur, les escaliers, les garde-corps et la sous-structure doivent être indiqués séparément en fonction des exigences du projet.
Séquence générale d'installation
Vérifiez les dimensions du site, l’état du sol et la disposition d’installation approuvée.
Positionnez les quatre bases de la tour en acier selon le dessin d'assemblage.
Installez les sections de charnière, les piliers de la tour, les blocs de manchons et les sections supérieures.
Assemblez les poutres de toit courbées, les poutres latérales et les bielles au niveau du sol.
Installez les élingues de levage et les palans manuels approuvés.
Montez l'auvent en PVC selon la procédure de montage spécifiée.
Soulevez le toit progressivement tout en maintenant un mouvement coordonné au niveau des quatre tours.
Installez les stabilisateurs et le lest ou le système d'ancrage requis.
Vérifiez tous les connecteurs coniques, broches, clips de sécurité et composants de levage.
Effectuez une inspection finale avant d’installer l’équipement de production ou d’ouvrir la structure pour utilisation.
L'installation doit être effectuée par une équipe compétente conformément aux dessins fournis et aux exigences locales du site. Notre liste de contrôle pour l’inspection des scènes et des fermes fournit des points d’inspection supplémentaires pour les structures événementielles temporaires.
Informations sur l'équipement et le chargement
Les luminaires, écrans LED, bannières et autres équipements événementiels créent différentes charges concentrées, distribuées et dynamiques.
La disposition des équipements autorisée ne peut pas être déterminée uniquement à partir des dimensions extérieures du toit. Cela dépend :
Poids de l'équipement
Position des suspensions
Nombre de points de suspension
Répartition de la charge
Orientation des fermes
État de la marquise
Ballast et ancrage
Conditions du sol
Exposition environnementale
Configuration structurelle finale
Les clients doivent fournir une liste d'équipement et des positions de suspension proposées avant la production. Des informations générales sur ces facteurs sont disponibles dans notre guide d'analyse de charge pour les systèmes de scènes et de fermes modulaires..
Utilisation en extérieur et considérations liées au vent
L'auvent en PVC augmente la surface exposée au vent. L’adéquation de la structure à un projet extérieur ne dépend donc pas uniquement de la taille de la ferme.
Le projet doit prendre en compte :
Conditions de vent de conception locales
Côtés ouverts ou partiellement fermés
Procédure d'installation et de retrait de la verrière
État du roulement au sol
Quantité de ballast
Type d'ancre
Bâtiments et terrains environnants
Durée de l'événement
Surveillance météo
Procédures d'urgence et d'évacuation
Dragon Stage peut recommander une configuration pratique basée sur l'expérience en matière de produit et de fabrication. Nous pouvons fournir les dimensions des produits disponibles, les informations sur les matériaux, les dessins de fabrication, les dessins d'assemblage et les informations sur la charge du produit.
L'analyse du vent spécifique au site, l'approbation technique locale, les tampons PE, les documents de permis et les calculs structurels signés ne sont pas inclus dans les services gratuits. Lorsque cela est nécessaire, le client doit engager un ingénieur local dûment agréé.
Clarification importante de la portée
La liste de produits standard décrit la structure des fermes de toit et ses principaux composants de montage.
Sauf indication contraire dans le devis, les éléments suivants ne sont pas inclus :
Plateforme de scène
Escaliers et garde-corps de scène
Luminaires
Écrans LED
Enceintes line array
Équipement électrique
Moteurs ou contrôleurs de moteur
Blocs de ballast
Ancrages au sol
Main d'œuvre d'installation sur site
Permis locaux
Ingénierie structurelle spécifique au site
Veuillez demander un devis détaillé et complet si le projet nécessite une solution intégrée de scène, de toit, d'éclairage, de LED ou de support sonore.
FAQ spécifique au produit
Cette ferme de toit courbée de 10 x 6 x 4 m comprend-elle la plate-forme de scène ?
La liste actuelle des composants couvre la ferme de toit incurvée, les quatre ensembles de tours, les palans manuels, les stabilisateurs, les composants de connexion et l'auvent en PVC. Il ne répertorie pas de plate-forme scénique.
Une scène modulaire compatible ou un système de scène rapide peut être proposé séparément en fonction de la taille de la plate-forme, de la hauteur, de la charge, des escaliers et des garde-corps requis.
Combien d’équipements d’éclairage, de LED ou de son peuvent être suspendus au toit ?
Il n’existe pas de poids d’équipement autorisé unique basé uniquement sur les dimensions hors tout de 10 x 6 x 4 m.
La charge autorisée dépend des positions de suspension, du nombre de points de levage, de la répartition de la charge, de l'orientation des fermes et de la configuration complète du système. Veuillez fournir une liste d'équipement et une disposition de suspension afin que les informations et la configuration standard appropriées du produit puissent être examinées.
Les quatre palans manuels de 2 tonnes sont utilisés pendant le montage. Leur valeur individuelle ne correspond pas à la capacité de charge du toit terminé.
À quelle force de vent cette ferme de toit courbée peut-elle résister ?
Une vitesse de vent universelle ne doit pas être indiquée sans évaluer l’installation complète. La réponse au vent dépend de l'auvent en PVC, des côtés ouverts ou fermés, du ballast, de l'ancrage, des conditions du sol, du terrain environnant et des exigences locales.
Dragon Stage peut fournir des recommandations de produits et de configuration basées sur l'expérience. Nous n'incluons pas les calculs de vent gratuits spécifiques au site, les tampons PE, l'approbation des permis ou les rapports de calcul structurel signés.
L'organisateur de l'événement doit établir des procédures de surveillance météorologique et de gestion de la canopée, et obtenir une vérification technique locale si nécessaire.
