Comment installer le système de ferme à toit en dôme

Procédure d'installation pour un système de fermetures de toit en dôme

L'installation d'un système de fermetures de toit en dôme nécessite une planification minutieuse, un équipement spécialisé et une approche progressive pour assurer l'intégrité structurelle et la sécurité. Vous trouverez ci-dessous un guide étape par étape adapté à vos besoins:

1. Préparation de pré-installation

• Vérification de la conception :
  confirmez la géométrie du dôme, les dimensions de la ferme et les détails de connexion à l'aide du logiciel de modélisation 3D (par exemple, AutoCAD ou Tekla). Assurez-vous la compatibilité avec la capacité de levage de la grue à tour (vérifiez les cartes de charge).

• Configuration du site :

• Effacer la zone de construction et niveler le sol.

• Installez des ancres temporaires ou des points de ballast pour la stabilisation des grues.

• Assemblez un équipage au sol avec des gréeurs, des ingénieurs et des opérateurs de grue.

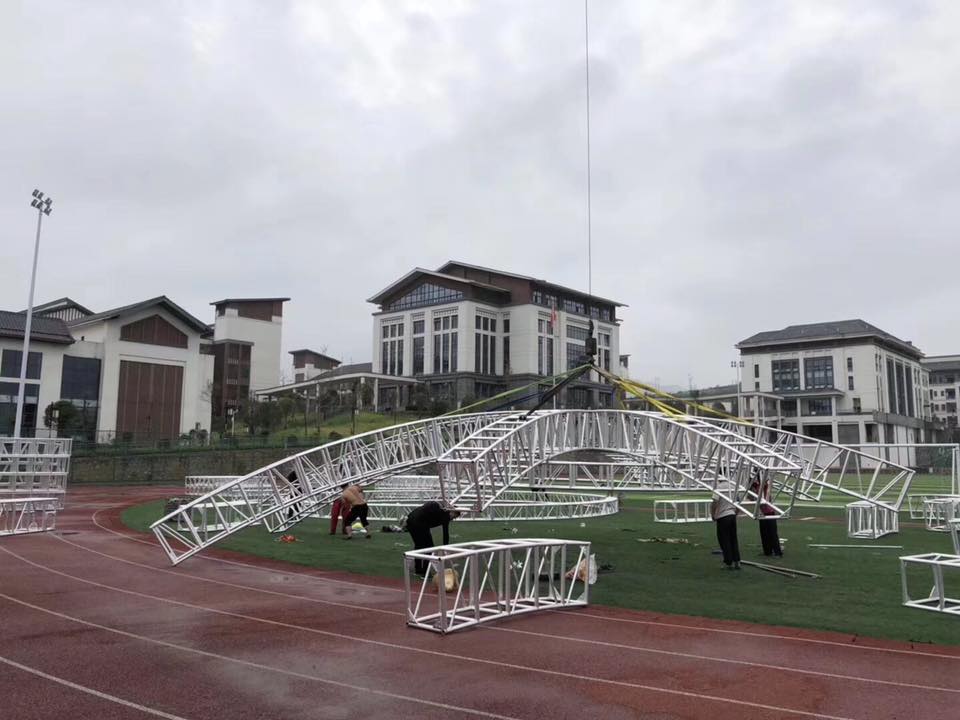

2. Assemblage central de l'apex

• Installation du connecteur central :

• Érisez le connecteur central (par exemple, un moyeu en acier ou un nœud) à l'apex du dôme. Cela sert de point d'attache principal pour les fermes radiales.

• Utilisez le contreventement temporaire pour stabiliser le connecteur pendant l'assemblage.

• Érection des fermes Apex :

• Histez la première ferme incurvée (treillie radiale) au centre supérieur à l'aide de la grue à tour.

• Fixez-le au connecteur central avec des boulons, des épingles ou du soudage, selon la conception.

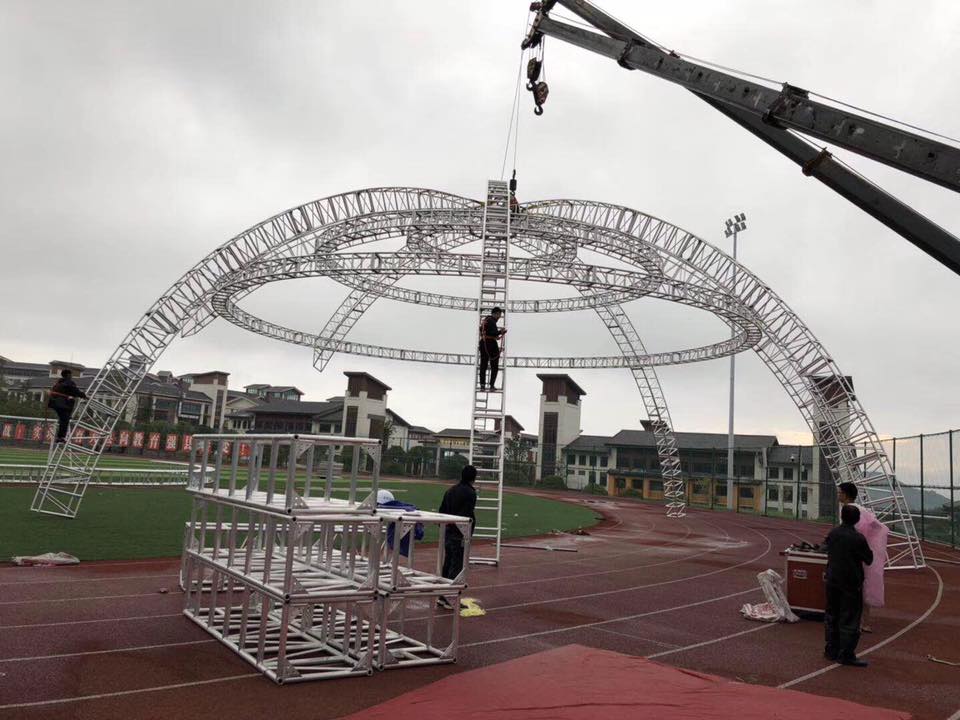

3. Installation de la ferme radiale

• Segments de fermes verticaux :

• Installez les fermes radiales ultérieures autour du connecteur central, en les espacement uniformément (par exemple, tous les 15 à 30 degrés).

• Utilisez la grue pour soulever chaque segment en position et fixer temporairement le connecteur APEX.

• Vainqueur intermédiaire :

• Ajouter le contreventement diagonal ou horizontal entre les fermes radiales pour résister aux forces latérales pendant l'assemblage.

4. Construction de la bague horizontale

• Première bague horizontale :

• Une fois les fermes radiales supérieures en place, installez le premier anneau horizontal de fermes à l'élévation souhaitée (par exemple, le point le plus bas du dôme).

• Connectez chaque ferme à la ferme aux fermes radiales adjacentes à l'aide de nœuds pré-ingénients ou de connexions boulonnées.

• Levage incrémentiel :

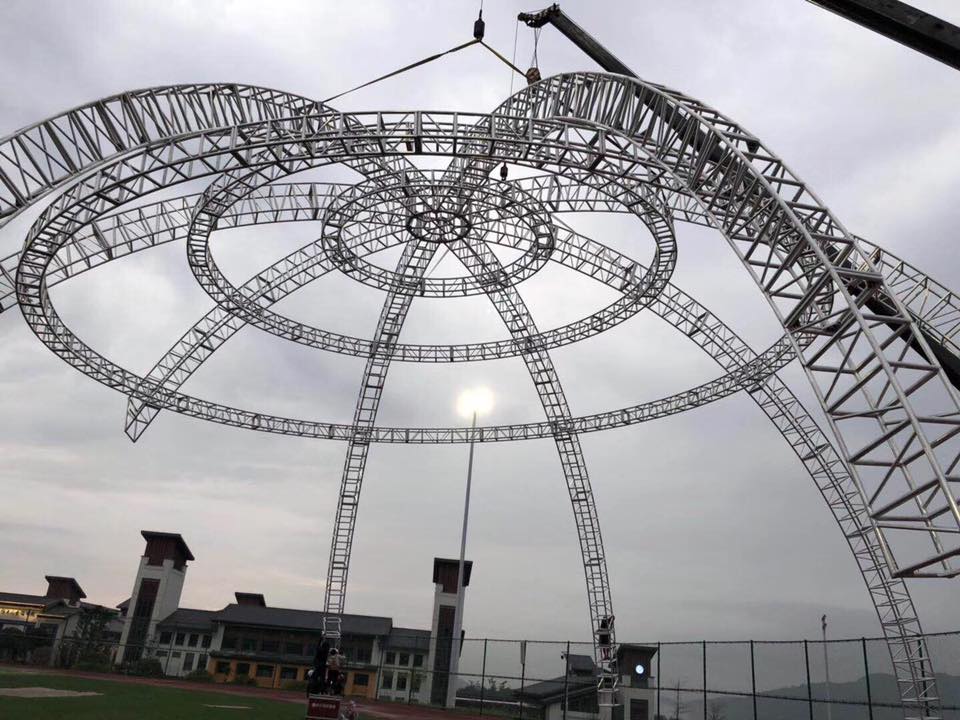

• Fonctionnement des grues : soulevez progressivement toute la structure partiellement assemblée plus haut à l'aide de la grue à tour.

• Ajouter les anneaux ultérieurs : installez chaque nouvel anneau horizontal de fermes séquentiellement, en travaillant vers le haut à partir du premier anneau.

• Sécurisez les connexions : serrez tous les boulons, épingles ou joints de soudage lorsque chaque anneau est positionné.

5. Assemblage final et mise à la terre

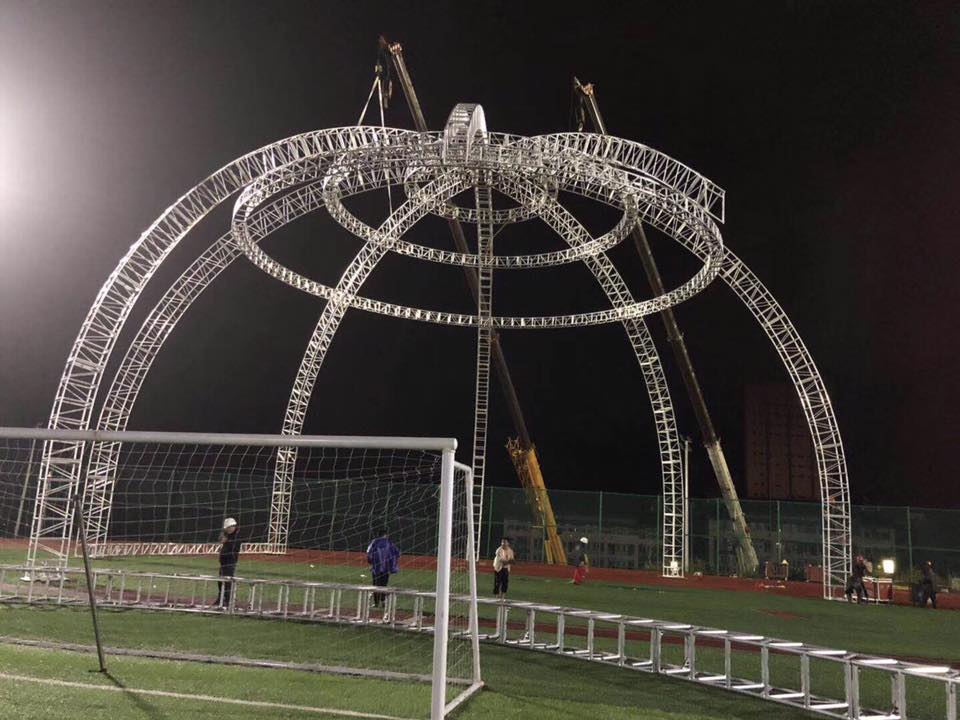

• Anneaux les plus hauts :

• Complétez le dôme en installant les anneaux horizontaux les plus élevés, en vous assurant qu'ils se connectent aux fermes radiales et au connecteur Apex.

• Intégrez toutes les caractéristiques architecturales (par exemple, les puits de lumière, la ventilation ou les supports de revêtement).

• Ancrage au sol :

• Une fois que le dôme est complètement assemblé, ancrez-le au sol à l'aide de poids de ballast, de fondations en béton ou de câbles tendu.

• Vérifiez la stabilité contre les charges éoliennes et sismiques par codes du bâtiment locaux.

6. Contrôles de qualité et mesures de sécurité

• Vérification de la connexion :

• Inspectez tous les joints boulonnés, épinglés ou soudés pour la tendre et l'alignement.

• Test de la distribution de chargement à l'aide de jauges de contrainte ou d'imagerie thermique (si nécessaire).

• Protocoles de sécurité :

• Utilisez des cordes de sécurité et des harnais pendant les opérations de grue.

• Mettez en œuvre la surveillance de la vitesse du vent pour arrêter les travaux pendant les vents violents.

• Suivez les directives de l'OSHA / Eurocode pour la protection des chutes et l'échafaudage.

Considérations clés

• Capacité des grues : assurez-vous que la grue peut gérer le poids combiné des fermes, le gréement et les charges dynamiques pendant le levage.

• Conception modulaire : Optez pour les segments de fermes préfabriqués pour minimiser le temps d'assemblage sur place.

• Atténuation des conditions météorologiques : protéger les connexions avec des scellants ou des bâches étanches pendant les périodes de pluie.

Exemple de workflow (référencé par les normes de l'industrie)

1. Système Layher / Eurotruss :

• Utilisez les fermes modulaires de Layher (par exemple, F34 / F44) et les grues de la tour (par exemple, tour MPT) pour l'assemblage.

• Suivez la méthode 'Ground Support Tower ' pour le levage incrémentiel (document 45).

2. Dôme géodésique :

• Implémentez un cadre géodésique avec des fermes triangulaires, en soulevant séquentiellement chaque module Pentagone / hexagon (Document 25).

En suivant cette approche structurée, le système de fermeture du toit de dôme peut être installé efficacement, en toute sécurité et aux spécifications requises. Consultez toujours les ingénieurs en structure et les opérateurs de grues pour les ajustements en temps réel pendant la construction.
