Exposition portative extérieure d'événements de concert éclairage de scène de mariage haut-parleur d'exposition ferme en aluminium avec toit incurvé ferme d'affichage à LED TUV SGS CE 24x12x20ft
Poids de l'emballage : 1800 kg
Volume d'emballage : 15 CBM

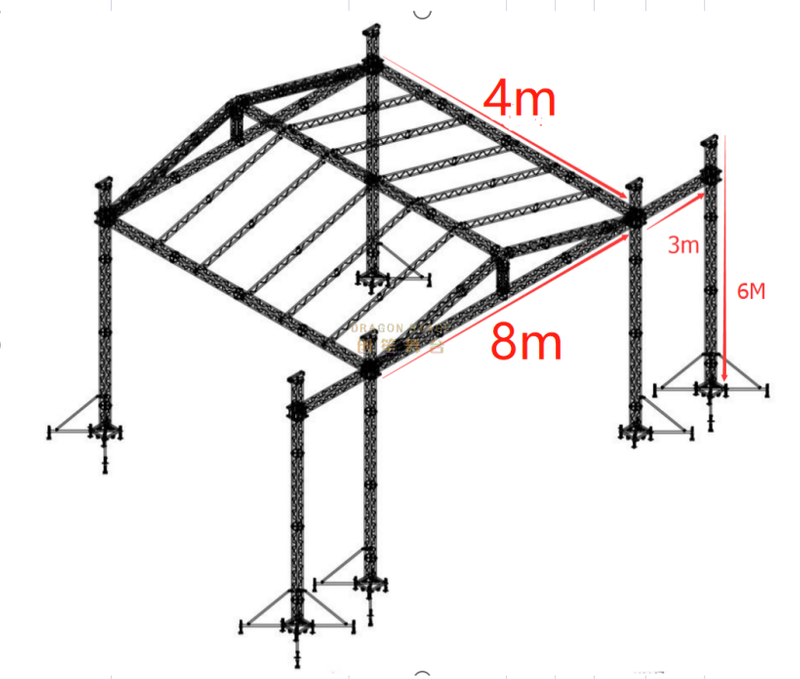

| Système de ferme à broche en aluminium | 8 | X | 4 | X | 6 | (mètres) | aile: 3m |
| NON. | Image | Article | Spécification (SQure Truss) | Qté |
| longueur (m) | tube principal (mm) | taille (mm) |
| 1 |  | Faisceau | 3 | 50 × 3,0 | CS289 × 289 | 6 PCS |
| 2 | 50 × 3,0 | CS289 × 289 | 6 PCS |
| 2 | | Pilier | 3 | 50 × 3,0 | CS289 × 289 | 6 PCS |
| 2 | 50 × 3,0 | CS289 × 289 | 6 PCS |
| 3 | | Tour | Bloc de manche de robinet S | 6 PCS |
| 4 | | Base en acier s | 6 PCS |
| 5 | | Section supérieure S | 6 PCS |
| 6 | | T1, palan manuel, 1 tonnes, 6m | 6 PCS |
| 7 | | CS30 + C44, section de charnière de robinet, hauteur 1M | 6 PCS |
| 8 | | T4, écharpe fibre, 2 tonnes, 3m | 6 PCS |
| 9 | | T9, longue outrigger | 24 PCS |
| NON. | Image | Article | Spécification (SQure Truss) | Qté |
| longueur (m) | tube principal (mm) | taille (mm) |
| 10 | | Pilier | 0.8 | 50 × 3,0 | CS30,289*289 | 2 PCS |
| 11 | Poutre supérieure | 4 | 50 × 3,0 | CS30,289*289 | 1 pcs |
| 12 | Faisceau oblique | 4.2 | 50 × 3,0 | CS30,289*289 | 4 PCS |
| 13 | | Ferme d'échelle | 4.2 | 50 × 3,0 | CL30, 289*50 | 2 PCS |
| 14 | | Accessoires de toiture | toit à 4 voies, poutre Match Top et poutre oblique (CS30, ferme carrée 289x289mm) | 2 PCS |
| 15 | | Plaque de connexion à la pince | 2 PCS |
| 16 | | Pince unique | 4 PCS |
| 17 | | Pince à double | 8 pcs |
| 18 | | Matériau de l'auvent : PVC, couleur bleue ou personnalisé. | 63.36 | 1 pcs |
| 19 | | Accessoire de ferme | Coupleur conique et clip de sécurité et broche | entier
|
| Étape en aluminium MS01B Materifiée: 6061-T6 Tube principal: 50x3 mm |
| Hauteur (m) | Longueur (m) | Largeur (m) | taille de chaque scène : 1,22*2,44 m |
|
| 0,6-1 | 7,32 m | 3,66 m |
| NON. | Image | Article | Spécification | Quantité |
| 1 | | Étape d'assemblage en aluminium | Topping: 4x8ft
(1.22x2,44m) | Plywood antidérapant 18 mm | 9 PCS |
| 2 | | Aroupe à étape de 1,22 m | 12 PCS |
| 3 | Aprise de 2,44 m | 12 PCS |
| 4 | | stand avec tube extensible | 16 PCS |
| 5 | | Base réglable sur scène | 16 PCS |
| 6 | | Escalier | Plywood antidérapant 18 mm | total | 4 | mesures | 2 PCS |
Ferme en aluminium de toit incurvé professionnelle de 24x12x20 pieds pour les concerts, les mariages et les expositions
1. Présentation
Les événements de grande envergure, des mariages élégants en plein air aux scènes de concert dynamiques, nécessitent une solution structurelle aussi impressionnante visuellement que sûre. Le système de fermes en aluminium à toit incurvé DragonStage de 24 x 12 x 20 pieds est une solution de montage polyvalente haut de gamme conçue pour une polyvalence maximale. Doté d'un profil de toit incurvé unique d'une hauteur de 20 pieds, ce système offre un dégagement supérieur et une esthétique moderne que les toits plats traditionnels ne peuvent égaler. Que vous montiez des écrans LED haute définition pour une exposition ou un éclairage professionnel pour un spectacle de mariage, cette structure certifiée TUV offre la fiabilité requise pour une production de classe mondiale.
2. Défis de l'industrie et solutions professionnelles
Les équipes de production événementielle sont souvent confrontées à la double exigence de monter des écrans LED lourds tout en conservant un encombrement portable. Les installations traditionnelles nécessitent souvent des structures de support séparées et volumineuses pour les murs d'images, ce qui peut encombrer la scène et compliquer la construction. De plus, les événements en plein air sont constamment à la merci des conditions météorologiques ; L’accumulation d’eau sur les auvents de toits plats est l’une des principales causes de contraintes structurelles.2
DragonStage résout ces défis grâce à une architecture incurvée conçue avec précision. La conception incurvée du toit facilite naturellement un écoulement rapide de l'eau, réduisant considérablement le risque d'accumulation de poids en cas de fortes pluies. De plus, ce système de 24 x 12 x 20 pieds est conçu avec des points de support intégrés pour les écrans LED et les haut-parleurs, permettant un look de scène propre et unifié. L'utilisation d'aluminium 6082-T6 à haute résistance garantit que la portée de 24 pieds reste rigide sous charge tout en étant suffisamment légère pour un déploiement rapide et un transport rentable.
3. Principales caractéristiques et avantages opérationnels
La ferme incurvée de 24 x 12 x 20 pieds est un investissement dans la durabilité et les normes de sécurité internationales.
Géométrie de toit incurvée spécialisée
La conception en arc du toit n’est pas seulement esthétique ; il offre une résistance structurelle améliorée par rapport aux poutres horizontales plates de même longueur. Cela permet une portée dégagée de 24 pieds sans supports internes, donnant aux artistes et aux exposants 288 pieds carrés d'espace au sol dégagé. Le profil incurvé améliore également les performances aérodynamiques de la structure dans des conditions de vent extérieur (Source : https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
Sécurité certifiée : TUV, SGS et CE
La sécurité n'est pas négociable pour les événements publics. Chaque composant de ce système, des coupleurs coniques aux blocs à manchon robustes, répond aux normes de sécurité internationales rigoureuses. DragonStage fournit une documentation complète TUV, SGS et CE, garantissant que les organisateurs d'événements peuvent obtenir les permis de site et la couverture d'assurance en toute confiance. 3 Cette certification confirme que les calculs de portance structurelle sont vérifiés par des organismes d'ingénierie indépendants (Source : https://www.dragontruss.com/TUV-Report-dc249965.html ).
Système de levage de support au sol
Pour maximiser la sécurité de l'équipage, la structure de 24x12x20 pieds utilise un système de support au sol professionnel. Cela permet d’installer l’éclairage, les écrans LED et la verrière au niveau du sol. Une fois la plate-forme terminée, toute la structure de 20 pieds de hauteur est élevée à l'aide de palans manuels ou électriques, éliminant ainsi le besoin pour les techniciens de travailler à des hauteurs dangereuses pendant le processus de construction.
4. FAQ pratique pour les professionnels de la scène
| Question | Répondre |
| Q : Quelle est la charge maximale pour la ferme d’affichage à LED ? | Le support LED intégré est conçu pour les panneaux professionnels ; cependant, la charge spécifique dépend du centre de gravité de l'écran. Nous fournissons des graphiques de charge personnalisés pour votre modèle d'écran spécifique. |
| Q : La hauteur de 20 pieds peut-elle être ajustée ? | Oui, le système de piliers modulaires vous permet de régler la hauteur par incréments inférieurs (par exemple, 12 pieds ou 16 pieds) en fonction du plafond du lieu ou des exigences extérieures. |
| Q : L'auvent en PVC est-il ignifuge ? | Oui, l'auvent est fabriqué à partir de PVC ignifuge de haute qualité qui répond aux codes internationaux de sécurité des événements. |
| Q : Combien de personnes sont nécessaires pour l’installation ? | Une équipe formée de 3 à 4 personnes peut généralement assembler et élever le système 24x12x20 pieds en 4 heures environ. |
5. Appel à l'action fort (CTA)
Élevez votre prochaine exposition ou concert avec une structure qui allie sécurité, échelle et design sophistiqué. Faites confiance à DragonStage pour fournir l’excellence technique que votre marque mérite.
Contactez l'équipe technique de DragonStage dès aujourd'hui pour un devis personnalisé sur notre ferme de toit incurvée de 24 x 12 x 20 pieds et faites passer votre production événementielle au niveau supérieur.
