Pour ceux qui recherchent un système de fermes plus robuste et visuellement frappant, nos kits de fermes en aluminium de 18 m de large constituent une excellente alternative. En plus de leur esthétique améliorée, ces systèmes de fermes en aluminium offrent des capacités portantes supérieures, leur permettant de couvrir de plus longues portées. Pour garantir la stabilité et résoudre les problèmes de déflexion sur des portées plus longues, notre ferme de scène de 18 m de large est équipée de joints à emboîtement pratiques. Ces joints simplifient non seulement le processus d'installation, mais offrent également une stabilité accrue.
ferme de pilier 350x350mm
ferme à poutres 500x600mm
ferme de toit à auvent
panne
poids d'emballage: 3400kg
Volume d'emballage: 30cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre 18,00 m (avant) | 3 ensembles | 3,00 m | 50 × 3,0 | BS500 × 600 | 18 pcs |
| Poutre de 12h00 (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | BS500 × 600 | 8pcs |
| Pilier 9h00 m | 6 ensembles | 3,00 m | 50x3.0 | BS350 × 350 | 18 pcs |
| cube de poutre | cube 500x600 | 1pcs |
| Tour d'image | Bloc de manchon de boulon à boulon m | 6pcs |
| Base en acier m | 6pcs |
| Section supérieure M | 6pcs |
| Hoist manuel, BA05 2TONS | 6pcs |
| Section de charnière de robinet, hauteur 1m | 6pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 6pcs |
| SURGIGNAGE Long | 24pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 3 ensembles | 1,80 m | 50 × 3,0 | BS300 × 300 | 3pcs |
| Poutre supérieure de 12,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| Poutre oblique de 9,20 m | 6 ensembles | 3,00 m | 50 × 3,0 | BS300 × 300 | 12pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 6pcs |
| 1,20 m | 50 × 3,0 | BS300 × 300 | 6pcs |
| Bouchette d'échelle de 9,20 m | 8 ensembles | 3,00 m | 50 × 3,0 | BL30,300 * 50 | 16pcs |
| 2,00 m | 50 × 3,0 | BL30,300 * 50 | 8pcs |
| 1,20 m | 50 × 3,0 | BL30,300 * 50 | 8pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | BS300 × 300 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | BS300 × 300 | 1pcs |
| Plaque de connexion à la pince | 3pcs |
| Pince unique | 16pcs |
| Pince à double | 12pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 350.16 | 1pcs |
poids d'emballage: 5200kg
Volume d'emballage: 35cbm
| Article | Spécification | Quantité |
| Étape d'assemblage en aluminium | Garniture: 1x2m | en bois | 88 PCS |
| Brace à étape 1m | 99 PCS |
| Brace à étape de 2m | 96 PCS |
| stand avec tube extensible | 108 PCS |
| Base réglable sur scène | 108 PCS |
| Escalier | garniture en bois | total | 7 | mesures | 2 PCS |
| Manche d'escalier | longueur | 3.18 | mètres | 4 PCS |

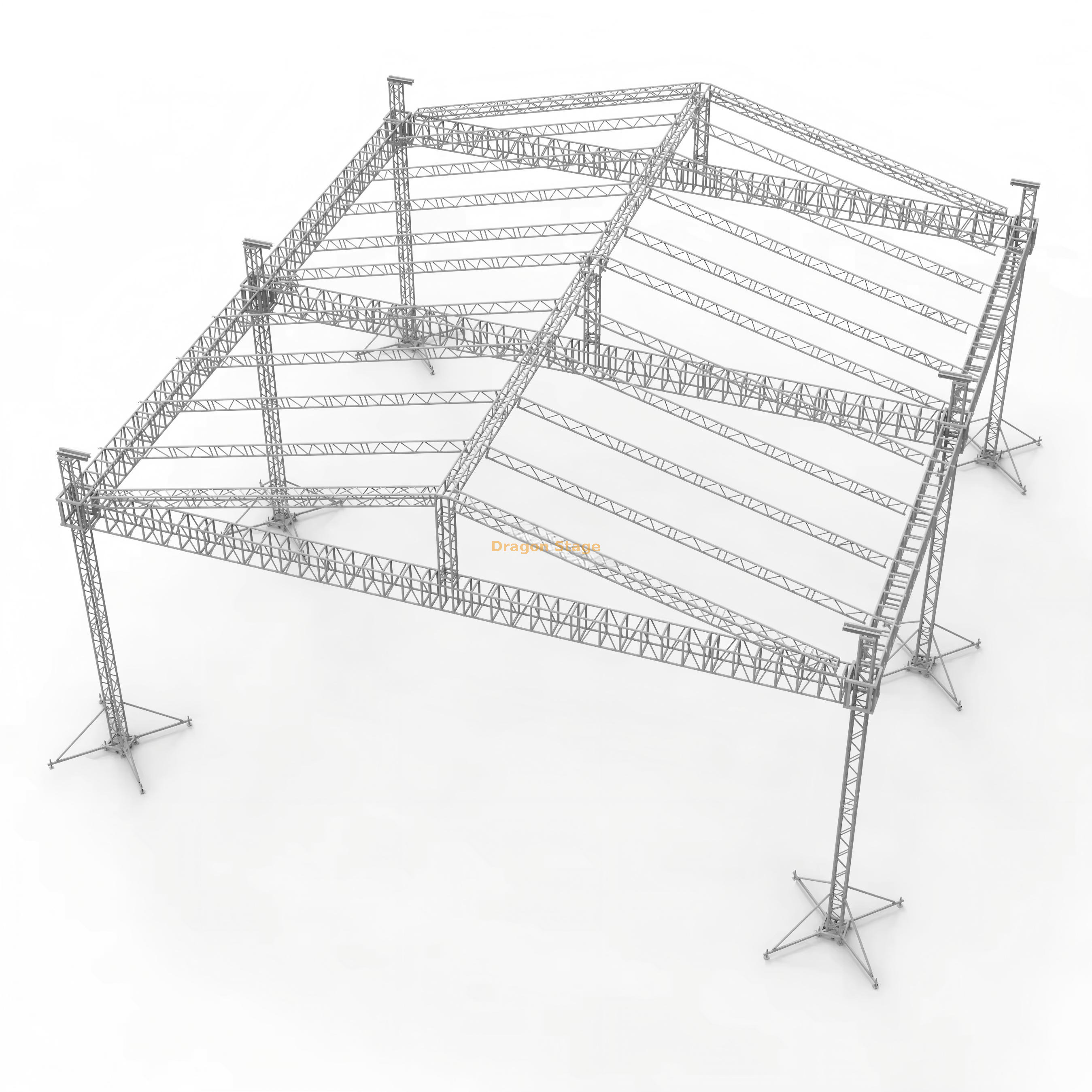

Ferme de scène de toit en aluminium pour éclairage de scène et événements de concert 18x12x10m : système de boulons robuste
1. Introduction : Les fondements de la production live à grande échelle
La ferme de scène de toit en aluminium 18 x 12 x 10 m de DragonStage est une solution de scène haute performance spécialement conçue pour les grands concerts, les tournées à grande échelle et les applications de gréage professionnelles. Avec des dimensions substantielles de 18 m de large x 12 m de profondeur et une hauteur imposante de 10 m , ce système offre un environnement vaste et structurellement sécurisé, capable de supporter de grandes quantités d'équipements d'éclairage, audio et vidéo. Il est conçu pour les producteurs d'événements qui ont besoin d'une capacité de charge et d'une stabilité maximales pour des événements extérieurs complexes et de grande envergure.
Ce système se distingue par son utilisation du système Bolt Truss pour les connexions principales, utilisant des sections de ferme d'éclairage standard robustes de 350 x 350 mm et 500 x 600 mm . La connexion par boulons est préférée dans de nombreuses applications lourdes en raison de sa résistance élevée au cisaillement et de son couplage précis et rigide, ce qui fait de cette structure un choix de premier plan pour le gréement en treillis de scène de concert où l'intégrité structurelle n'est pas négociable.
2. Défis et solutions dans la construction d'événements modernes
Les structures extérieures de grand format présentent des défis uniques concernant la déflexion structurelle sur de longues portées (comme la poutre de 18 m), la gestion des charges ponctuelles élevées provenant du gréage professionnel et la garantie de la stabilité structurelle dans des conditions météorologiques variables.
DragonStage répond à ces problèmes en employant une approche de ferme hybride :
Gestion de portée robuste : la ferme d'éclairage à vis carrée BS500x600 est utilisée pour les poutres principales de 18,00 m et 12,00 m, offrant des capacités de charge et une stabilité supérieures sur de longues distances par rapport aux profils plus petits.
Support vertical : Le système repose sur six piliers robustes construits à partir de fermes d'éclairage en aluminium à vis BS350x350 , essentielles pour élever en toute sécurité la structure du toit à une hauteur de 10 m..
Fiabilité de la connexion : l'utilisation d'un système de fermes à boulons (également connu sous le nom de fermes à vis ) garantit des connexions hautement sécurisées et permanentes entre les principaux éléments porteurs, essentielles pour un gréement sûr dans les grands concerts (Source : https://www.dragontruss.com/Lighting-Truss-FAQ16138.html ).
3. Principales caractéristiques et avantages
Le système Truss 18x12x10m est un ensemble complet conçu pour un déploiement professionnel, combinant une plate-forme de scène massive avec une structure de toit exceptionnellement robuste.
Structure en treillis haute capacité
Les principaux composants structurels sont construits pour répondre aux demandes rigoureuses de tourisme et de gréement :
Poutres principales : la ferme d'éclairage à vis carrée BS500x600 (tubes principaux de 50 mm x 3,0 mm) forme les travées avant de 18,00 m et les travées latérales de 12,00 m.
Piliers : La ferme d'éclairage en aluminium à vis BS350x350 (tubes principaux de 50 mm x 3,0 mm) forme les six piliers principaux de 9,00 m.
Grille de toit : construite à l'aide d'une ferme d'éclairage à vis BS300x300 pour la charpente du toit et d'une ferme en aluminium BL30 I avec boulon de 300 mm pour les sections de ferme en échelle, optimisée pour supporter des charges d'éclairage et d'auvent distribuées.
Plate-forme de scène et support au sol intégrés
Le système comprend un important système de scène de 16 x 11 m avec une hauteur réglable de 1,2 m à 2,0 m . Cette flexibilité est essentielle pour établir des lignes de visibilité optimales pour un large public. Le pont de la scène se compose de 88 pièces de plates-formes modulaires en bois de 1 x 2 m . La structure du toit est stabilisée par un ensemble complet de support au sol, comprenant 6 ensembles de bases en acier à , blocs de manchons et de sections supérieures , complétés par 24 stabilisateurs longs pour une stabilité latérale maximale.
Fonctionnalités de déploiement et de sécurité efficaces
L'ensemble de la structure est conçu pour l'efficacité sur le terrain, avec un poids total d'emballage de 5 200 kg et un volume d'emballage de 35 CBM . L'élévation sûre de la lourde grille du toit est contrôlée par 6 ensembles de palans manuels de 2 tonnes (BA05) . De plus, le système comprend un auvent en PVC de 350,16 m² (disponible en bleu ou dans des couleurs personnalisées) pour une protection par tous les temps des équipements de scène de grande valeur. Les composants structurels comportent plusieurs options de fermes, notamment les fermes en caisson, les fermes en tri et les fermes en échelle, permettant divers points de fixation de gréement pour répondre à toutes les spécifications de production (Source : https://www.prolight-sound.com ).
4. FAQ pratique pour les professionnels de la scène
Q : Quel est le principal avantage du système Bolt Truss par rapport au système Spigot Truss ? R : Les fermes à boulons offrent une connexion mécaniquement supérieure, plus rigide et intrinsèquement plus solide, ce qui la rend idéale pour le levage extrêmement lourd et les structures exposées à des charges dynamiques, souvent préférées pour les installations permanentes ou les événements extérieurs à long terme.
Q : Existe-t-il des dispositions pour suspendre des enceintes line array ? R : Oui, la ferme de toit (BS500x600) est conçue pour supporter des charges ponctuelles élevées, et des points de montage spécifiques (souvent à l'aide de pinces simples/doubles ) doivent être calculés et fixés aux sections de ferme de poutre principale pour les enceintes.
Q : La hauteur de la scène est-elle réglable entre 1,2 m et 2,0 m ? R : Oui, la scène utilise un support avec des composants tubulaires extensibles et des unités de base réglables Stage , permettant un réglage précis de la hauteur et un nivellement dans cette plage.
Q : Quelle est la méthode recommandée pour tester la charge de cette structure ? R : Les tests de charge doivent toujours être effectués conformément aux spécifications du fabricant et certifiés par un ingénieur en structure, en appliquant des charges d'essai supérieures à la charge utile maximale calculée pour vérifier l'intégrité de la ferme et des connexions avant le début du gréage.
5. Appel à l'action fort (CTA)
Pour votre prochain grand concert ou production en tournée, bénéficiez de la capacité de charge élevée et de la stabilité inégalée de la ferme de scène de toit en aluminium DragonStage 18 x 12 x 10 m..
Consultez nos experts techniques dès aujourd’hui pour une évaluation complète de la capacité de gréage et une tarification spécifique au projet.
