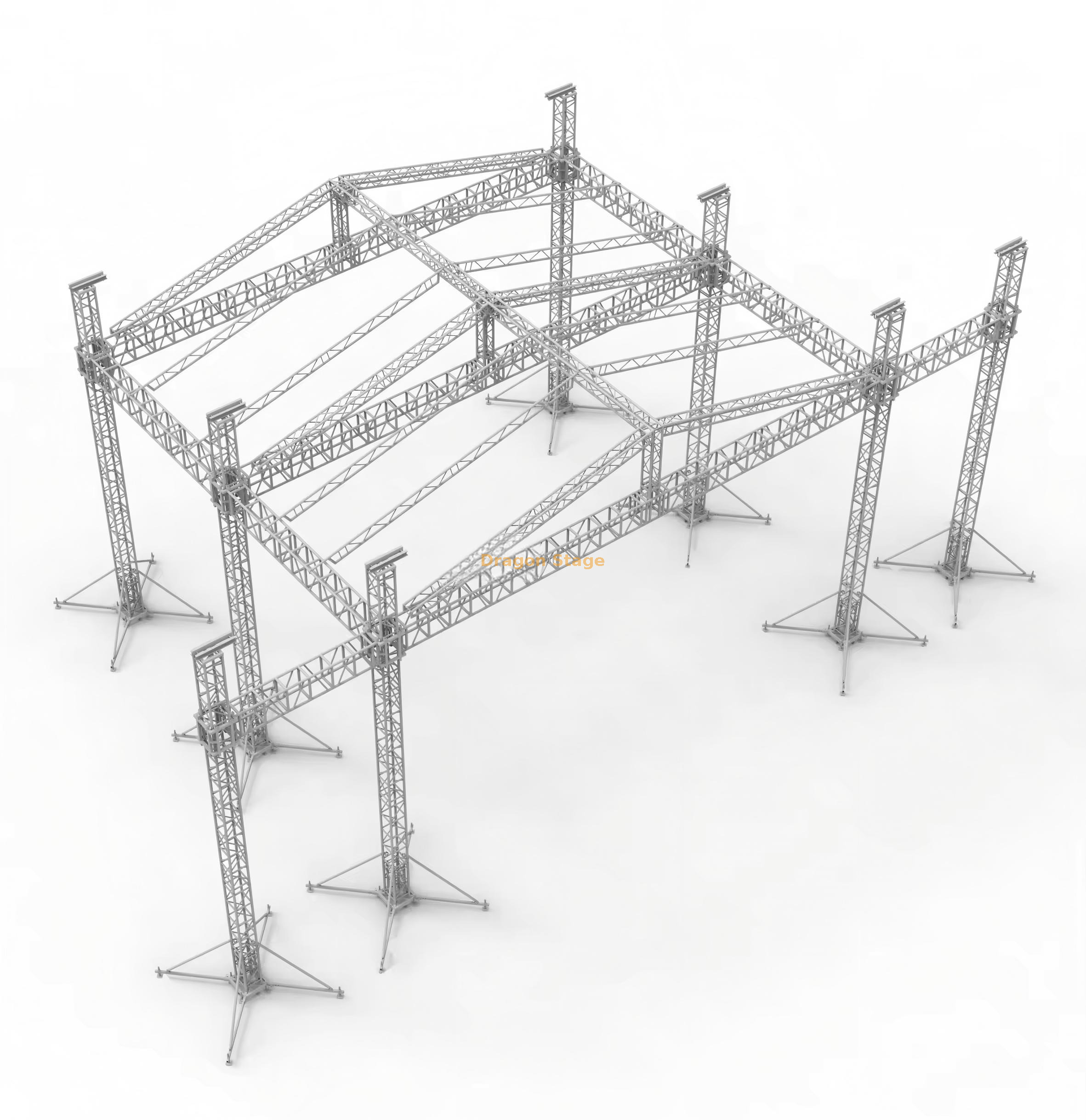

Ferme de toit inclinée en aluminium pour événement de concert 60x50x30ft

poids d'emballage: 4150 kg

Volume d'emballage: 37cbm

poids d'emballage: 6700kg

volume d'emballage: 46cbm

Ferme de toit en pente en aluminium pour événement de concert 60x50x30 pieds : système robuste certifié

1. Introduction : Les fondements de la production live à grande échelle

Dans le monde du divertissement professionnel et des rassemblements publics à grande échelle, la ferme de toit inclinée en aluminium pour événement de concert de DragonStage constitue une référence en matière de systèmes de scène robustes et de grande capacité. D'une taille impressionnante de 60 pieds de large x 50 pieds de profondeur (18 mx 15 m) avec une hauteur libre imposante de 30 pieds (9 m) , cette structure est conçue pour un impact visuel maximal et un support technique inégalé. C'est le choix définitif pour les organisateurs d'événements et les entrepreneurs qui exigent un système robuste et fiable, capable de prendre en charge de vastes installations d'éclairage, des écrans LED grand format et des réseaux de lignes audio hautes performances.

Ce système de fermes de toit en pente en aluminium combine une plate-forme de scène massive et modulaire (16 x 14 m) avec une grille de toit structurellement certifiée, conçue pour protéger les équipements de valeur et les artistes des intempéries. Utilisant des profils de ferme de qualité supérieure et un mécanisme de support au sol efficace, cette ferme événementielle robuste de 60 x 50 pieds garantit la sécurité, l'efficacité et l'évolutivité pour les productions de classe mondiale.

2. Défis et solutions dans la construction d'événements modernes

L'organisation d'un concert ou d'un festival en plein air à grande échelle nécessite de surmonter des défis logistiques et techniques critiques, en particulier la gestion des charges extrêmes, des forces de vent élevées et un déploiement rapide et sûr. Les systèmes de fermes standard manquent souvent de la capacité certifiée et des composants intégrés nécessaires pour s'étendre en toute sécurité sur 18 mètres tout en répondant aux exigences de poids de production modernes.

DragonStage résout ces problèmes avec une précision technique. Le système utilise une combinaison de fermes robustes CS500x600 pour les travées principales et de fermes CS350x350 pour les piliers, garantissant un rapport résistance/poids supérieur qui gère en toute confiance les charges de gréage complexes. De plus, la conception des fermes de toit plat inclinées à 6 piliers comprend 24 longs stabilisateurs et un système complet de support au sol, améliorant considérablement la stabilité structurelle et la résistance au vent (Source : https://www.dragontruss.com/Certificate ). Cet engagement envers des composants de haute qualité atténue les risques majeurs du projet, un objectif clé pour les organismes industriels mettant l'accent sur la sécurité structurelle dans les structures démontables temporaires (Source : https://www.lsionline.com ).

3. Principales caractéristiques et avantages

Le système de fermes de toit en pente de 60 x 50 x 30 pieds offre une solution hautement efficace et conforme à la sécurité grâce à une suite de fonctionnalités professionnelles intégrées.

Composants structurels avancés

La structure porteuse principale exploite des tubes principaux robustes (50 mm x 3,0 mm) et des profils de fermes de qualité supérieure. Spécifiquement:

• Grille de toit : construite avec de puissantes fermes carrées CS500x600 pour les travées principales de 18,00 m.

• Piliers verticaux : construits à partir de fermes carrées CS350x350 fiables et sécurisés par 6 ensembles de composants de bloc de manchon (M), de base en acier (M) et de section supérieure (M), garantissant un transfert de capacité certifié au sol.

• Spigot Connection Truss : utilise le coupleur conique et le mécanisme de clip et de goupille Safrty pour une connexion rapide et fiable entre tous les éléments modulaires, réduisant considérablement le temps d'assemblage tout en maintenant une résistance élevée des joints.

Scène et ailes sonores intégrées

Ce système comprend une plate-forme de scène modulaire dédiée de 16 x 14 m avec 112 pièces de ponts de scène en bois de 4 x 8 pieds (1 x 2 m) , offrant une zone de performance vaste et stable. Surtout, la structure est pré-conçue pour le support audio, avec des ailes sonores de haut-parleur de 3 m de large construites à partir de la même ferme robuste CS500x600. Ces ailes assurent un placement optimal des systèmes d'enceintes line array, garantissant une couverture sonore supérieure et réduisant encore le besoin de location de tours de sonorisation séparées.

Sécurité améliorée et protection contre les intempéries

La conception des fermes de toit plat en pente est très efficace pour détourner la pluie et les débris, protégeant ainsi les équipements d'éclairage et de sonorisation sophistiqués et coûteux montés sur la grille du toit. Le vaste auvent de toit en PVC de 412,56 m² est fourni en bleu standard ou peut être personnalisé pour correspondre à la marque. Pour soulever la structure massive du toit, le système comprend 6 ensembles de palans manuels de 2 tonnes (BA05) , assurant une élévation contrôlée et sûre de la grille en treillis pendant les phases d'assemblage et de chargement.

4. FAQ pratique pour les professionnels de la scène

Q : Quel est l'avantage du profil de ferme CS500x600 ? R : Ce profil de ferme robuste est optimisé pour les longues portées (comme la poutre de 18 m) et les charges ponctuelles élevées, offrant une résistance nettement supérieure et une déflexion réduite par rapport aux séries de fermes plus petites.

Q : Les palans manuels peuvent-ils être remplacés par des moteurs électriques à chaîne ? R : Oui, les blocs à manchon Spigot sont conçus pour être compatibles avec les moteurs électriques à chaîne standard de 2 tonnes, permettant un levage mécanisé par bouton-poussoir de la structure du toit.

Q : Comment le système est-il emballé et transporté ? R : L'ensemble de la structure est modulaire, avec un poids total d'emballage de 6 700 kg et un volume de 46 CBM , facilitant l'expédition de fret consolidée et une logistique efficace sur site.

Q : Quel type de sécurisation du sol est requis ? R : En raison de l'échelle de la structure, un ancrage et un lest appropriés sont obligatoires, en tirant parti des 24 longs stabilisateurs. Nous fournissons une documentation détaillée sur le calcul de la charge, qui doit être approuvée par un ingénieur en structure local pour un fonctionnement extérieur sûr.

5. Appel à l'action fort (CTA)

Élevez la production de votre événement avec la sécurité et la capacité structurelle maximales de la ferme de toit inclinée en aluminium DragonStage pour événement de concert 60x50x30 pieds.

Téléchargez des tableaux de charges détaillés et contactez l'équipe d'ingénierie de DragonStage pour votre solution de ferme personnalisée et une consultation sur le projet.
