poids d'emballage: 4600kg
Volume d'emballage: 54cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 24h00 m (avant) | 3 ensembles | 3,00 m | 50 × 4,0 | CS600 × 760 | 24pcs |
| 2,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| Poutre de 20,00 m (côté) | 2 ensembles | 3,00 m | 50 × 4,0 | CS600 × 760 | 12pcs |
| 2,00 m | 50 × 4,0 | CS600 × 760 | 2pcs |
| 1,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| Pilier 7,00 m | 6 ensembles | 3,00 m | FAUX | CS450 × 450 | 12pcs |
| 2,00 m | FAUX | CS450 × 450 | 0pcs |
| 1,00 m | FAUX | CS450 × 450 | 6pcs |
| cube de poutre | Cube de robinet 600x760 | 0pcs |
| Tour d'image | Bloc de manche de robinet l | 6pcs |
| Base en acier L | 6pcs |
| Section supérieure L | 6pcs |
| Hoist manuel, BA05 2TONS | 6pcs |
| Section de charnière de robinet, hauteur 1m | 6pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 6pcs |
| SURGIGNAGE Long | 24pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 3 ensembles | 2,40 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| Boutre de haut de 20,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Poutre oblique de 12,20 m | 6 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| Bouchette d'échelle de 12,20 m | 16 ensembles | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 48pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 16pcs |
| 1,20 m | 50 × 3,0 | CL30 289 * 50 | 16pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 1pcs |
| Plaque de connexion à la pince | 3pcs |
| Pince unique | 32pcs |
| Pince à double | 12pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 683.36 | 1pcs |
poids d'emballage: 8400kg
volume d'emballage: 55cbm
| Article | Spécification | Quantité |
| Étape d'assemblage en aluminium | Topping: 4x8ft
(1.22x2,44m) | en bois | 144 pièces |
| Aroupe à étape de 1,22 m | 160 PCS |
| Aprise de 2,44 m | 153 pièces |
| stand avec tube extensible | 170 pièces |
| Base réglable sur scène | 170 pièces |
| Escalier | garniture en bois | total | 8 | mesures | réglable à la hauteur de la scène | 2 PCS |

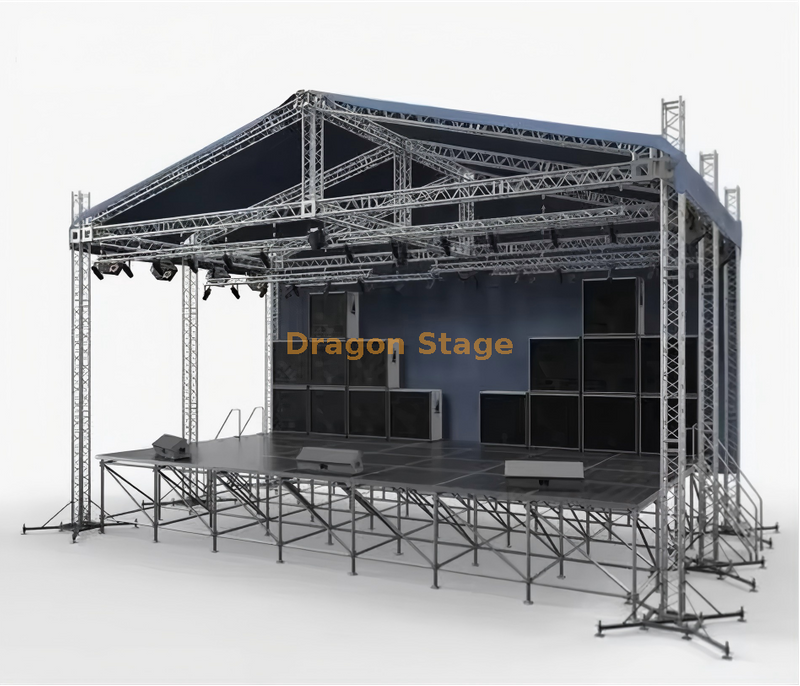

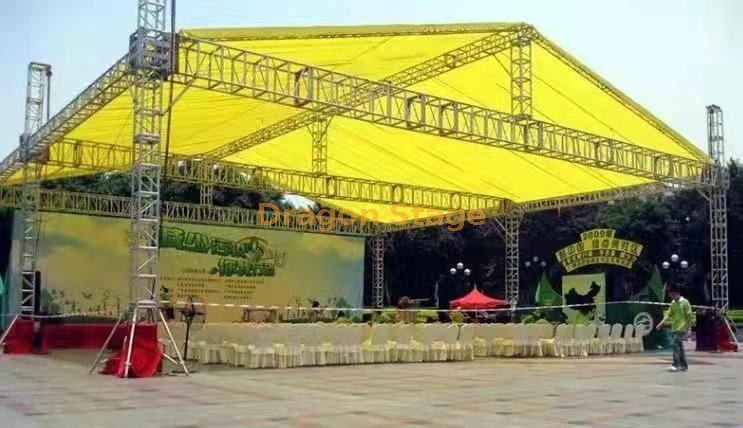

Système en aluminium portatif professionnel fait sur commande de botte de toit de forme de triangle de 24x20x8m
1. Présentation
Pour les productions extérieures les plus ambitieuses, allant des grands festivals de musique aux assemblées d'entreprise à grande échelle, la scène doit offrir à la fois une échelle massive et des performances structurelles supérieures. La ferme de toit en forme de triangle en aluminium personnalisée de 24 x 20 x 8 m de DragonStage est une solution de site d'élite offrant une impressionnante surface de représentation couverte de 480 mètres carrés. Doté d'un toit à profil triangulaire unique et d'un dégagement vertical imposant de 8 mètres, ce système est conçu pour abriter des éléments techniques complexes, de vastes murs LED et des réseaux audio haute fidélité. Pour les organisateurs d'événements, le principal défi consiste à atteindre une portée libre de 24 mètres qui reste sûre sous de lourdes charges et des vents violents - un défi que ce système en aluminium renforcé relève grâce à une ingénierie personnalisée de précision.
2. Défis et solutions
Le principal défi d'une travée de 24 mètres est de gérer la déflexion structurelle et « l'effet de voile » de la verrière. Les toits plats ou à pignons traditionnels peuvent retenir le vent et l'eau ; DragonStage résout ce problème grâce à la géométrie Triangle Shape, qui est optimisée sur le plan aérodynamique pour permettre au vent de passer sur la structure avec une portance réduite. De plus, l'angle prononcé du toit triangulaire garantit que même les précipitations les plus fortes sont immédiatement évacuées, éliminant ainsi le risque d'accumulation d'eau pouvant compromettre l'intégrité structurelle. Pour les équipes travaillant sur des terrains de festival inégaux, nos tours de soutènement au sol de 8 mètres sont dotées de vérins de mise à niveau réglables robustes et de stabilisateurs renforcés, garantissant une installation parfaitement stable et d'aplomb sur n'importe quel terrain.
3. Principales caractéristiques et avantages
Ce système de 24 x 20 x 8 m est fabriqué en alliage d'aluminium 6061 de qualité aérospatiale. Ce matériau est la référence mondiale pour les structures événementielles à fortes charges, offrant un rapport résistance/poids exceptionnel et une résistance naturelle à la corrosion environnementale (Source : https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
Le système comprend un ascenseur de support au sol multi-tours. Cela permet à l'énorme grille de toit de 24 x 20 m d'être entièrement équipée d'éclairage, d'audio et de vidéo à hauteur de taille avant d'être hissée en toute sécurité jusqu'à son sommet de 8 mètres. Selon les normes internationales de sécurité pour les structures de performance temporaires, l'utilisation d'un système de levage motorisé synchronisé est essentielle pour maintenir une structure de niveau et sécurisée pendant l'élévation (Source : https://www.prolight-sound.com ).
Pour garantir une zone de représentation transparente et sûre, cette structure est entièrement compatible avec nos plateformes de scène modulaires en aluminium. Ces terrasses présentent des surfaces antidérapantes de 18 mm et des capacités de charge élevées, offrant une base stable qui correspond à la qualité professionnelle du toit triangulaire aérien (Source : https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Section FAQ
Q : Pourquoi choisir un toit en forme de triangle plutôt qu’un toit en pente standard ? R : La géométrie triangulaire offre une déviation supérieure du vent sous plusieurs angles et un ruissellement plus rapide de l'eau, ce qui est essentiel pour les grandes portées de 24 mètres dans les environnements extérieurs.
Q : Quel est le poids maximum que la travée de 24 m peut supporter ? R : Ce système est conçu pour le gréage à l’échelle d’un stade. Bien que les limites dépendent de la répartition spécifique de la charge, le treillis caisson renforcé est conçu pour supporter plusieurs tonnes d’équipement professionnel.
Q : L'auvent en PVC est-il ignifuge ? R : Absolument. Nos auvents sont fabriqués à partir de PVC 850 g/m² imperméable, résistant aux UV et répondant aux normes de sécurité ignifuges B1/M2.
Q : Ce grand système peut-il être transporté dans des conteneurs standards ? R : Oui. Malgré sa taille massive une fois assemblé, le système est entièrement modulaire et se décompose en sections de ferme de 2 m et 3 m pour une expédition internationale efficace.
5. Appel à l'action fort (CTA)
Assurez-vous que votre prochaine production à grande échelle repose sur une base d’ingénierie d’élite et de sécurité absolue. Contactez l'équipe d'ingénierie de DragonStage dès aujourd'hui pour un devis personnalisé sur le système de fermes de toit en forme de triangle de 24 x 20 x 8 m. Téléchargez nos spécifications techniques et commencez à planifier votre saison événementielle la plus ambitieuse à ce jour.
