poids d'emballage: 2350kg
Volume d'emballage: 15cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 14,00 m (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Poutre de 11h00 (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Pilier 7,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Tour d'image | Bloc de manche de robinet S | 4pcs |
| Base en acier s | 4pcs |
| Section supérieure S | 4pcs |
| Hoist manuel, BA05 2TONS | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | 1,40 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Poutre supérieure de 11,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Poutre oblique de 7,20 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Bouchette d'échelle de 7,20 m | 10 sets | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 20pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 0pcs |
| 1,20 m | 50 × 3,0 | CL30 289 * 50 | 10pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 0pcs |
| Plaque de connexion à la pince | 2pcs |
| Pince unique | 20pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 258.16 | 1pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre des ailes de 3,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Pilier 7,00 m d'ailes | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Tour des ailes | Bloc de manche de robinet S | 2pcs |
| Base en acier s | 2pcs |
| Section supérieure S | 2pcs |
| Hoist manuel, BA05 2TONS | 2pcs |
| Section de charnière de robinet, hauteur 1m | 2pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 2pcs |
| SURGIGNAGE Long | 8pcs |
| Accessoire de ferme |
| Coupleur conique et clip et épingle de safrty | entier
|
Poids d'emballage: 2500kg
Volume d'emballage: 17cbm
| Article | Spécification | Quantité |
| Étape d'assemblage en aluminium | Topping: 4x8ft
(1.22x2,44m) | en bois | 40 PCS |
| Aroupe à étape de 1,22 m | 48 PCS |
| Aprise de 2,44 m | 45 PCS |
| stand avec tube extensible | 54 PCS |
| Base réglable sur scène | 54 PCS |
| Escalier | garniture en bois | total | 8 | mesures | 2 PCS |

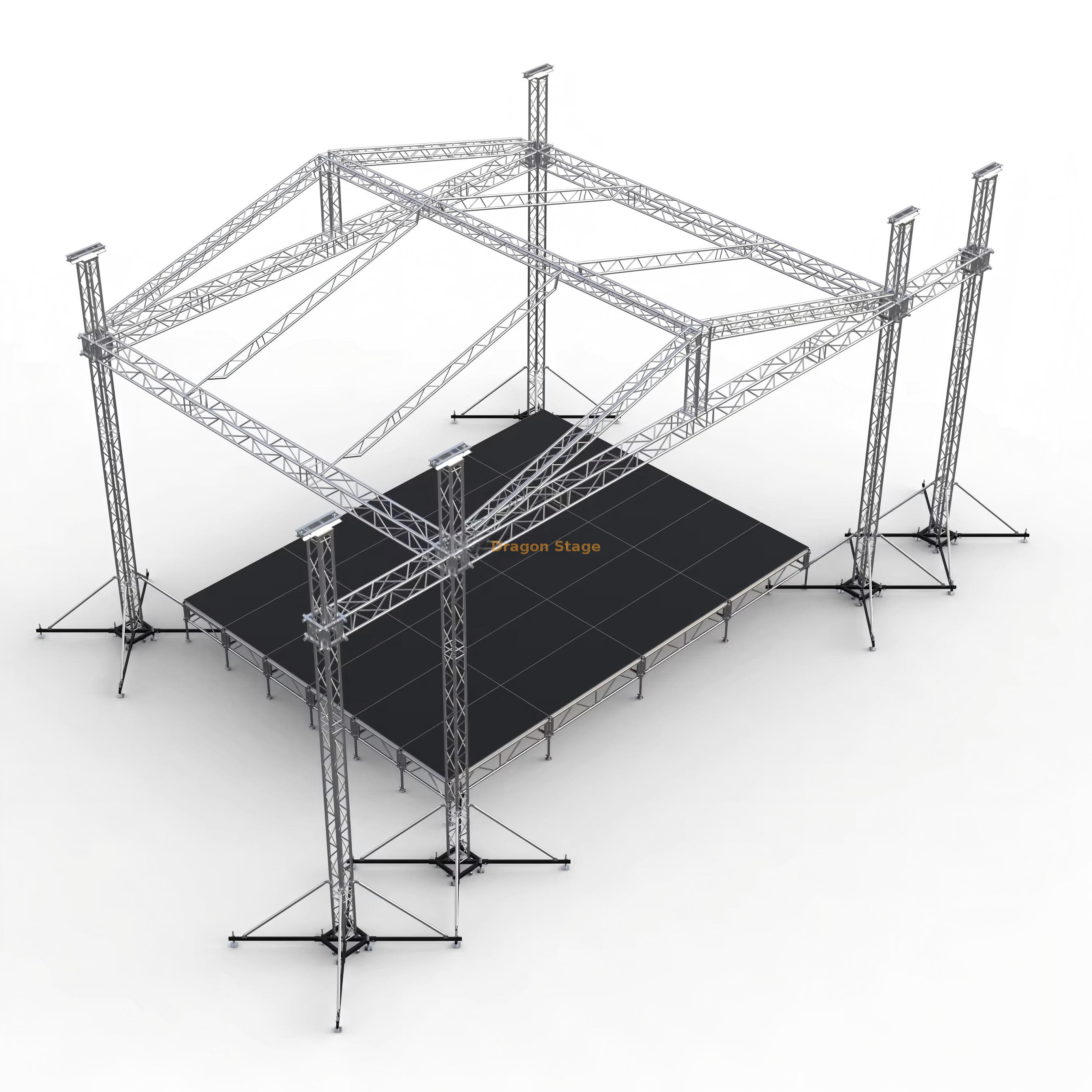

Ligne en aluminium 14x11x8m de botte d'étape d'éclairage de haut-parleur de rangée de concert de botte de toit
Introduction : Les fondements de la production live à grande échelle
La ferme de toit en aluminium DragonStage pour haut-parleurs de concert et éclairage de scène est une structure extérieure spécialement conçue à moyenne et grande échelle, conçue pour les événements en direct complexes nécessitant un support audio, un éclairage et une scène dédiés. D'une taille substantielle de 14 mètres de large sur 11 mètres de profondeur, avec une hauteur structurelle de 8 mètres, ce système offre une zone de représentation robuste et couverte et une capacité de gréage supérieure pour la production de concerts professionnels.
Cette structure complète est classée dans la catégorie des systèmes de fermes de toit en A et se distingue par ses ailes de haut-parleurs Line Array intégrées de 3 mètres de large . Cette conception garantit que les groupes d'enceintes lourds sont suspendus en toute sécurité par des tours indépendantes, les empêchant de trop solliciter le réseau d'éclairage principal, une considération essentielle pour la sécurité structurelle des structures de divertissement temporaires (Source : https://www.etnow.com ).
Défis et solutions dans la construction d’événements modernes
Les organisateurs d’événements professionnels et les entrepreneurs exigent des solutions qui résolvent les principaux problèmes du secteur :
Séparation des charges audio et d'éclairage : Suspendre de lourds réseaux de lignes au toit principal peut compromettre la capacité de charge du site d'éclairage. DragonStage résout ce problème en intégrant deux ailes d'enceintes Line Array de 3,00 m soutenues par leurs propres piliers CS289x289 de 7,00 m de haut . Cette solution dédiée permet à la ferme de toit principale CS389x389 de maximiser la capacité d'éclairage et de vidéo.
Stabilité structurelle et sécurité en élévation : l'érection d'une structure de 8 m de haut nécessite un levage contrôlé et une stabilité améliorée. Le système utilise 6 tours au total (4 principales, 2 ailes) et 6 ensembles de palans manuels de 2 tonnes (BA05) pour un assemblage vertical sécurisé. De plus, l'inclusion de 24 stabilisateurs longs au total (16 principaux, 8 ailes) garantit une empreinte de base large et stable pour une résistance supérieure aux moments de renversement (Source : https://www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html ).
Vitesse d'assemblage et de planification logistique : grâce au système de connexion modulaire Spigot et à deux profils de fermes distincts et optimisés ( CS389x389 pour les poutres, CS289x289 pour les piliers), le système est conçu pour un assemblage et un démontage rapides et fiables, réduisant considérablement le temps de travail sur site.
Principales caractéristiques et avantages pour les professionnels de l'événementiel
La ferme de toit en aluminium pour haut-parleurs de concert et éclairage de scène 14 x 11 x 8 m offre des spécifications techniques optimisées pour des performances et une efficacité logistique maximales.
| Fonctionnalité | Détails des spécifications | Bénéfice client |
| Dimensions hors tout (L x L x H) | 14m x 11m x 8m (toit) | Fournit une couverture substantielle et à haute autorisation pour les concerts et festivals de taille moyenne à grande. |
| Principaux profils de fermes | CS389x389 (Poutre), CS289x289 (Pilier) | Assure une capacité de charge élevée et une répartition optimale du poids dans tout le système. |
| Ailes d'enceintes line array | 3,00 m de large ; faisceau CS389x389 dédié | Garantit des points d’accrochage sûrs, surélevés et indépendants pour les systèmes de sonorisation professionnels. |
| Taille de la plateforme de scène | Env. 12,2 mx 9,76 m (40 pièces de garniture de 4x8 pieds ) | Comprend une grande zone de performance entièrement réglable, simplifiant l’intégration structurelle et la planification. |
| Couverture de la canopée | Matériau PVC, 258,16 m² | Offre une protection complète contre les intempéries pour les équipements techniques et les artistes. |
| Connexion de ferme | Robinet (coupleur conique, clip de sécurité, goupille) | Facilite un montage/démontage rapide, sécurisé et fiable. |
Les principaux composants structurels sont dotés d'un de qualité professionnelle de 50 mm x 3,0 mm tube principal , un indicateur clé de la robustesse du système. Le forfait comprend un podium intégré d'environ 12,2 mx 9,76 m , qui utilise 40 panneaux en bois de 4 x 8 pieds et 54 ensembles de bases réglables , capables de régler la hauteur de la plate-forme entre 1,2 m et 2,0 m. Cette modularité est essentielle pour un chiffre d'affaires rapide sur le marché exigeant du tourisme (Source : https://www.dragontruss.com/Stage-Truss-System ).
FAQ pratique pour les professionnels de la scène
Q : Quel est le volume logistique total pour l’ensemble de ce système ?
R : Le volume total d'emballage pour le système complet de fermes et de scènes est d'environ 32 CBM (fermeture de 15 CBM, scène de 17 CBM), ce qui simplifie les calculs de fret.
Q : Les piliers sont-ils suffisamment hauts pour accueillir de grands écrans vidéo ?
R : La hauteur libre du pilier de 7,00 m et l'utilisation d'une ferme robuste CS289x289 offrent un dégagement vertical important et une capacité de charge adaptée à la plupart des exigences en matière d'éclairage de concert et de mur vidéo.
Q : Quel alliage est généralement utilisé pour cette ferme ?
R : Les structures DragonStage utilisent généralement un alliage d'aluminium de haute qualité 6061-T6 ou similaire, réputé dans l'industrie pour son rapport résistance/poids et sa résistance à la corrosion.
Q : Comment la hauteur de la scène est-elle ajustée sur le terrain ?
R : La hauteur de scène de 1,2 m à 2,0 m est obtenue grâce aux supports inclus avec des tubes extensibles et des bases réglables de scène correspondantes, offrant un nivellement précis et sécurisé en hauteur.
Fort appel à l’action (CTA)
Pour une mise en scène, un éclairage et un support sonore sécurisés et intégrés, choisissez la fiabilité technique de la ferme de toit en aluminium DragonStage pour enceinte de concert et enceinte de scène 14 x 11 x 8 m.
Contactez l'équipe d'ingénierie de DragonStage dès aujourd'hui pour obtenir des données de charge certifiées et des dessins de production personnalisés pour votre prochain projet de scène de concert.
