289x289mm 2m--3p
289x289mm 3m--2p
joint cube -- 2p
Joint 3 voies -- 2p
charnières -- 8p
289x289mm 1m --4p
La tour à portique en treillis pour enceintes Line Array de 5 m de haut est conçue pour les entreprises événementielles qui ont besoin d'une structure simple en aluminium à hauteur fixe pour positionner un système d'enceintes Line Array à côté d'une scène ou dans une configuration d'événement temporaire.
La structure est construite à partir d' une ferme à emboîtement en aluminium de 289 × 289 mm..
Chaque côté vertical atteint environ 5 m de haut en utilisant des sections de ferme de 3 m et 2 m, tandis qu'une section de ferme horizontale relie les deux côtés en haut pour créer la position de suspension de l'enceinte.
Au niveau du sol, la configuration actuelle utilise deux ensembles de poutres en treillis plutôt que des tiges de support tubulaires séparées.
Il s'agit d'une structure à portique à hauteur fixe . Il ne faut pas la confondre avec une tour de levage d'enceintes télescopique ou actionnée par un treuil.
Pour d’autres configurations de support d’enceintes, consultez notre gamme Speaker Line Array Truss .
Spécifications principales
| Spécification | de l'article |
| Type de produit | Tour de treillis de portique de haut-parleur de line array |
| Hauteur de la tour | Env. 5m |
| Taille de la ferme | 289 × 289mm |
| Type de ferme | Ferme à broche en aluminium |
| Configuration principale | Deux tours verticales + traverse supérieure |
| Configuration de base | Deux assemblages de poutres en treillis au sol |
| Tiges de support séparées | Non répertorié dans la configuration actuelle |
| Type de hauteur | Hauteur fixe |
| Application principale | Line Array / Suspension de haut-parleurs |
| Environnement d'application | Événement/Concert/Production extérieure |
| Marque | Scène du Dragon |
Portique fixe de haut-parleur de 5 m
Les deux côtés verticaux sont assemblés à une hauteur fixe d'environ 5m.
Selon la liste actuelle des composants, la tour utilise :
La configuration fournie utilise donc des longueurs de fermes modulaires standard plutôt qu'un mât réglable.
Ceci est utile pour les clients qui connaissent déjà la hauteur de suspension requise pour les enceintes et qui souhaitent une structure de support relativement simple basée sur des fermes.
Si votre projet nécessite un autre type de tour d'enceintes, vous pouvez également consulter la gamme Truss Towers & Pillars .
Ferme à broche de 289 × 289 mm
Le portique complet utilise une ferme à emboîtement en aluminium de 289 × 289 mm.
Les connexions à ergot permettent de séparer les composants individuels de la tour, de la traverse et de la base pour :
Transport
Stockage
Remplacement
Remontage
Reconfiguration future
Les dimensions et le type de connecteur doivent rester compatibles dans l’ensemble du système.
DragonStage fournit également des sections individuelles de fermes en aluminium et des accessoires pour les structures événementielles personnalisées.
Traverse supérieure pour le positionnement du line array
La ferme horizontale située au sommet constitue la position à partir de laquelle le système d'enceintes peut être suspendu.

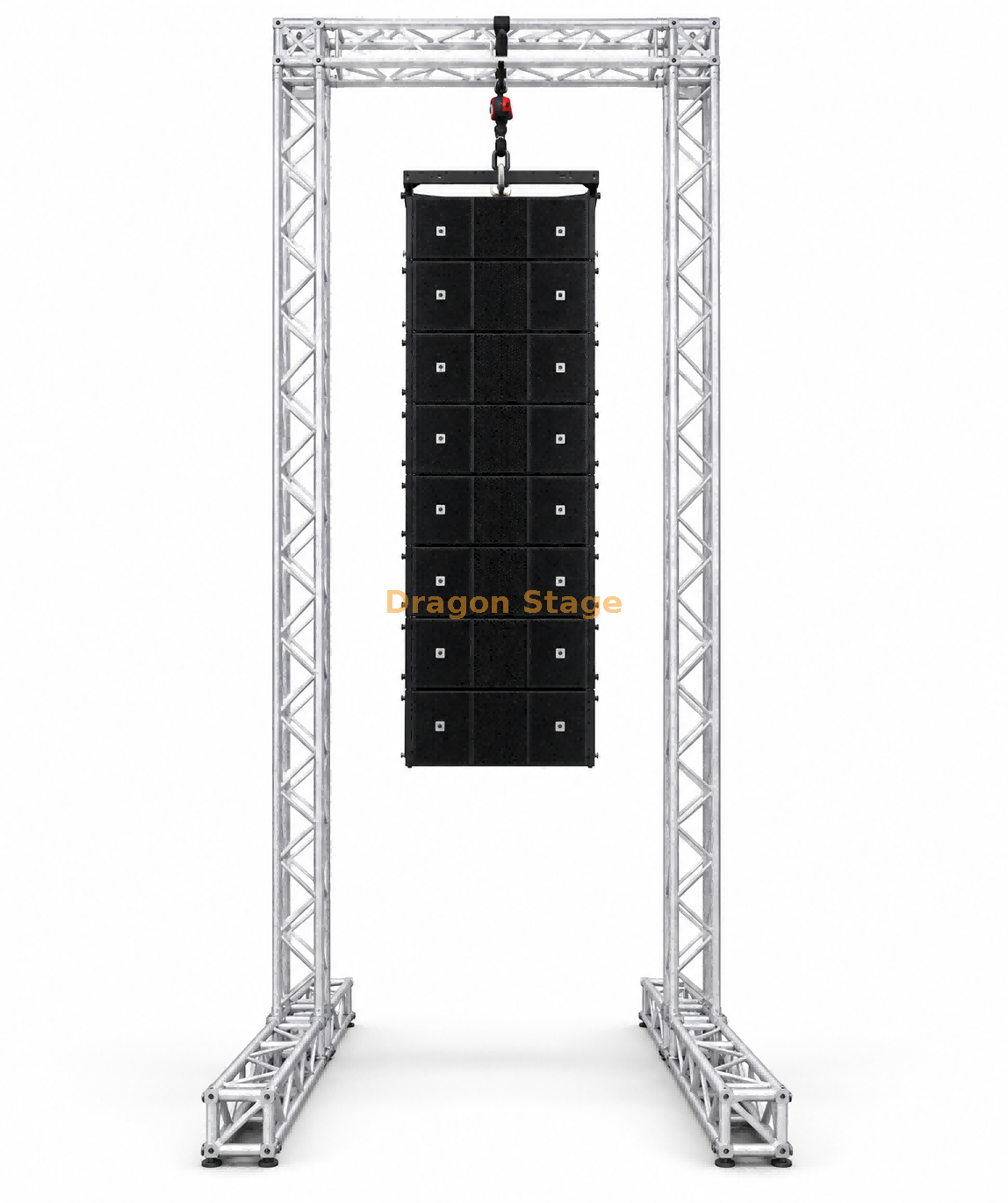

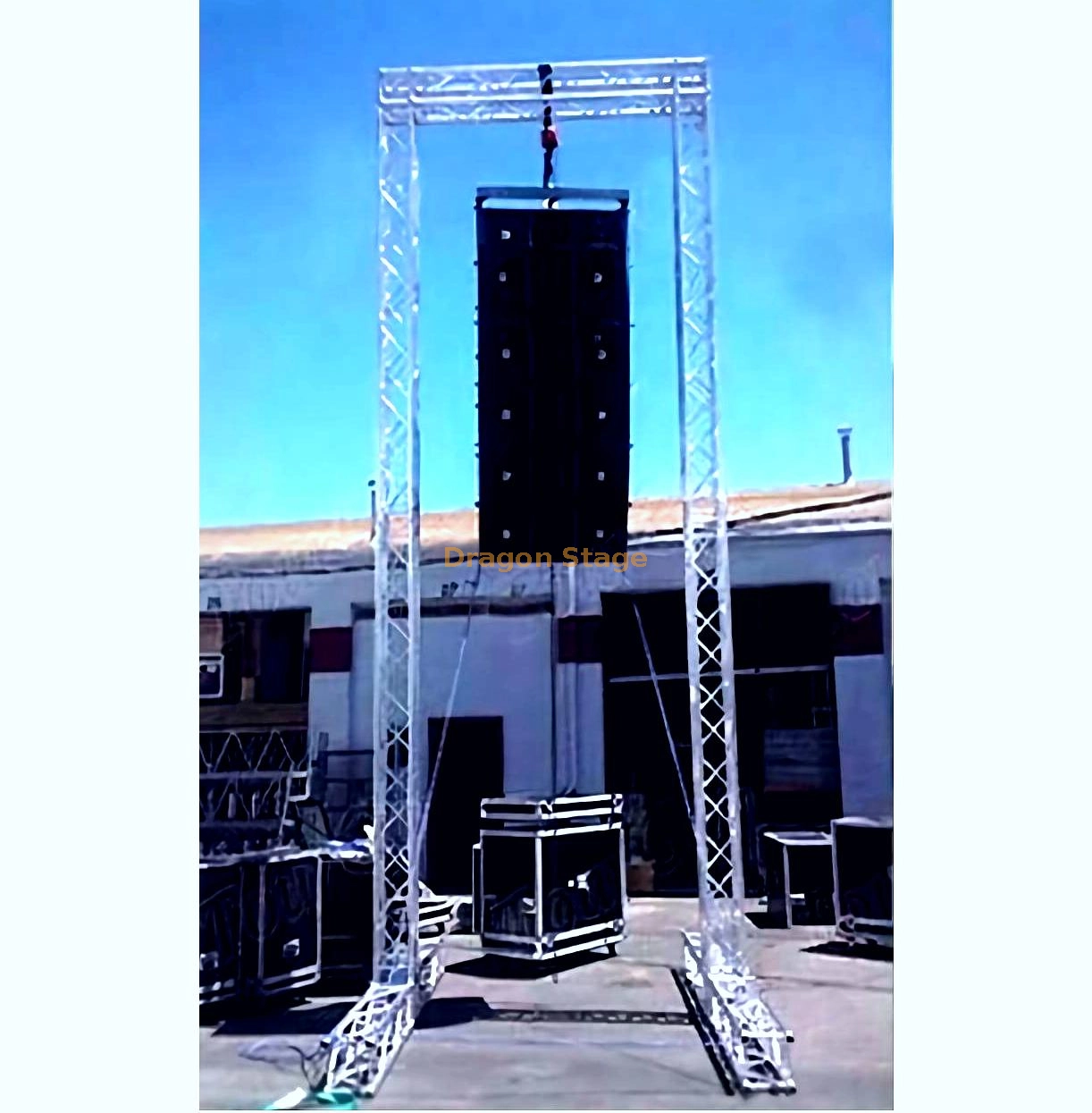

L'image de référence montre un réseau de lignes positionné au centre sous la poutre supérieure.
Cependant, la liste actuelle des composants ne précise pas :
Ces éléments doivent donc être confirmés séparément en fonction du système de haut-parleurs et de la configuration réelle de l'événement.
Les enceintes présentées dans l'image de référence ne sont pas non plus automatiquement incluses avec la tour en treillis.
Configuration des poutres en treillis au sol
Les informations originales sur le produit spécifient deux poutres en treillis au sol sans tiges de support séparées..
La liste actuelle des composants comprend :
Ferme de 289 × 289 mm × 1 m — 4 pièces
Ces courtes sections font partie de la configuration d'appui au sol.
Étant donné que le produit utilise des composants de ferme modulaire à la base, le système peut être emballé et transporté avec les sections principales de la tour.
Les exigences réelles en matière de stabilisation du site, d'ancrage, de ballast ou autres exigences au sol ne sont pas spécifiées dans les informations actuelles sur le produit et doivent être déterminées en fonction des conditions réelles d'installation.
Liste des composants
| Composant | Spécification | Quantité |
| Ferme à broche en aluminium | 289 × 289 mm × 3 m | 2 pièces |
| Ferme à broche en aluminium | 289 × 289 mm × 2 m | 3 pièces |
| Ferme à broche en aluminium | 289 × 289 mm × 1 m | 4 PCS |
| Joint cubique | — | 2 pièces |
| Joint à 3 voies | — | 2 pièces |
| Charnière | — | 8 pcs |
Il s'agit de la liste des composants fournie pour la configuration du produit existant.
Tout gréage supplémentaire, matériel de haut-parleur, palans, ballast ou équipement de fixation sur site ne doit être considéré comme inclus que lorsqu'il est spécifiquement indiqué dans le devis.
Applications appropriées
Ce portique d'enceintes de 5 m peut être envisagé pour des applications événementielles temporaires telles que :
Prise en charge des line arrays de concert
Systèmes de sonorisation pour festivals
Postes de sonorisation extérieure
Suspension d'enceintes côté scène
Systèmes audio pour événements en direct
Installations de sonorisation temporaires
Pour une infrastructure de concert plus grande impliquant scène, éclairage, son et structure, consultez notre page d'application pour événements de concert .
Portique fixe ou tour de haut-parleurs relevable
Ce produit est particulièrement adapté lorsqu'une configuration fixe de 5 m est requise.
C’est différent d’une tour de levage dédiée.
Une tour de levage comprend normalement un système permettant d'élever ou d'abaisser la position de la ferme ou de l'équipement. Ce portique utilise plutôt des sections de fermes modulaires fixes pour établir la hauteur finale.
Si votre projet nécessite une configuration de tour de levage dédiée, consultez la tour de levage en aluminium pour haut-parleurs Truss CS40..
Cette distinction est importante lors d'une demande de devis car le jeu de composants et le mode opératoire sont différents.
Fabrication sur mesure
La configuration existante mesure environ 5 m de haut , mais DragonStage peut discuter d'autres tailles et dispositions en fonction des exigences du projet.
Les variables possibles incluent :
Hauteur de la tour
Longueur de la traverse supérieure
Taille de la section de ferme
Disposition des poutres de base
Position du haut-parleur
Finition superficielle
Quantité
Disposition de gréement compatible
Pour une structure de support de line array personnalisée, le meilleur point de départ n’est pas seulement la hauteur de la tour.
Veuillez également fournir les informations réelles sur l'intervenant.
Ce dont nous avons besoin pour un devis
Pour un portique d’enceinte similaire, veuillez fournir :
Hauteur de tour requise
Portée supérieure requise
Marque et modèle d'enceinte
Nombre d'enceintes
Poids par armoire
Poids total de l'équipement suspendu
Informations sur le cadre suspendu
Type de palan
Utilisation intérieure ou extérieure
Lieu d'installation
État du sol
Quantité requise
Grâce à ces informations, DragonStage peut déterminer si le portique fixe de 5 m existant convient comme configuration de départ ou si un autre système de support d'enceintes est requis.
Note technique importante
Les informations confirmées pour ce produit comprennent :
Env. Hauteur de tour fixe de 5 m
Ferme à emboîtement en aluminium de 289 × 289 mm
Quantités actuelles de composants
Deux assemblages de poutres en treillis au sol
Application prévue pour les haut-parleurs line array
Les informations fournies n'établissent pas :
Poids maximum des enceintes
Charge suspendue maximale
Capacité de charge des fermes pour cette configuration complète
Résistance au vent
Exigence de ballast
Exigence d'ancrage
Facteur de sécurité
Certification structurelle
Approbation d'ingénierie
Ces exigences dépendent du système d'enceintes réel, du point de suspension, du site, des conditions environnementales et de la configuration finale de la structure.
FAQ
Est-ce une tour de levage de 5 m ?
Non. Ce produit est une tour en treillis à portique de 5 m de hauteur fixe assemblée à partir de sections de treillis modulaires de 289 × 289 mm.
Quelle taille de ferme est utilisée ?
Le produit actuel utilise une ferme à emboîtement en aluminium de 289 × 289 mm.
Les enceintes sont-elles incluses ?
Aucun système de haut-parleurs n’est répertorié dans la configuration des composants fournie. Le réseau de lignes présenté dans l'image de référence illustre l'application prévue.
Un palan est-il inclus ?
Un palan n'est pas répertorié dans la liste actuelle des composants. Le matériel de levage et de montage requis doit être confirmé en fonction du système de haut-parleurs.
La tour comprend-elle des tiges de support ?
La configuration originale spécifie deux poutres en treillis au sol sans tiges de support séparées.
La hauteur de la tour peut-elle être personnalisée ?
Oui. La hauteur, la portée supérieure et d'autres dimensions des fermes peuvent être discutées en fonction des exigences réelles du réseau de lignes et de l'événement.
Quelles informations sur le conférencier dois-je fournir ?
Veuillez fournir le modèle d'enceinte, la quantité d'enceinte, le poids individuel, le poids total suspendu et la disposition de suspension prévue avant de finaliser un devis personnalisé.
Fabricant
Fabricant : DragonStage
