Poids d'emballage: 920 kg
Volume d'emballage: 7cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 10,00 m (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | BS300 × 300 | 6pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| Poutre de 8,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| Pilier de 4,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 8pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| cube de poutre | cube 300x300 | 0pcs |
| Tour d'image | Bloc de manche de boulon à boulon S | 4pcs |
| Base en acier s | 4pcs |
| Section supérieure S | 4pcs |
| Hoist manuel, BA05 2TONS | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |

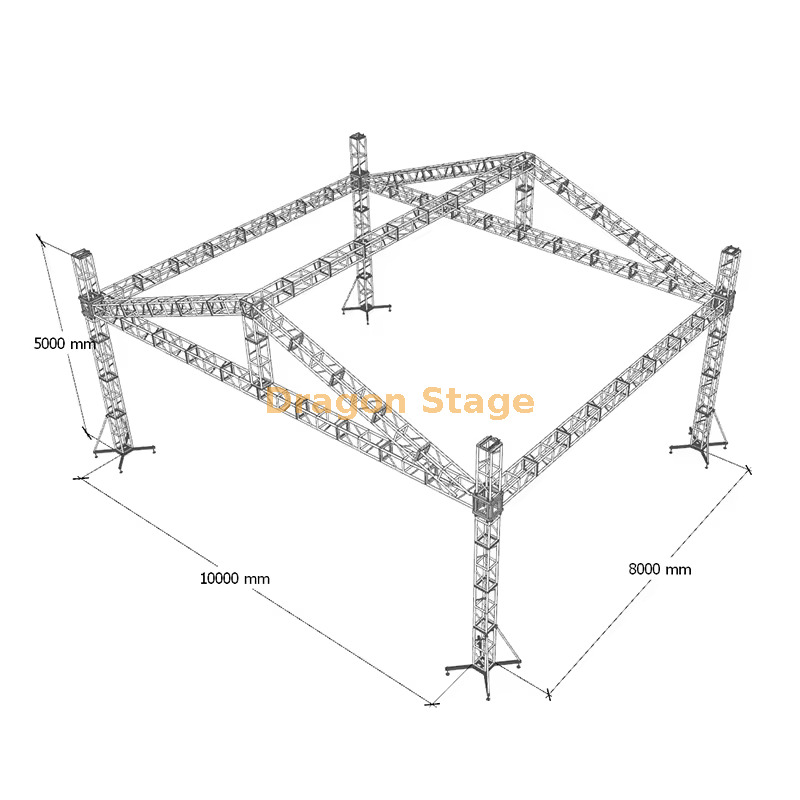

Système triangulaire professionnel de botte de toit de représentation de gymnase extérieur de 10x8x5m
1. Présentation
Pour les expositions de conditionnement physique en plein air, les spectacles en gymnase et les événements sportifs communautaires, la structure doit être aussi dynamique que les athlètes qu’elle accueille. La ferme de toit triangulaire de 10 x 8 x 5 m pour gymnase extérieur de DragonStage est une solution d'ingénierie spécialisée offrant 80 mètres carrés d'espace couvert de grande capacité. Doté d'une conception de pointe triangulaire unique et d'une hauteur polyvalente de 5 mètres, ce système est optimisé pour la stabilité et la visibilité. Construit avec de l'aluminium à haute résistance et un cadre conçu avec précision, ce système offre la sécurité esthétique et structurelle professionnelle requise pour les performances en gymnase à haute énergie dans n'importe quel environnement extérieur.
2. Défis et solutions
Un défi courant avec les portées de 10 mètres en extérieur est l''affaissement' structurel lors du support d'équipements d'éclairage ou de performance. DragonStage résout ce problème en utilisant un alliage d'aluminium 6061-T8 , qui offre une limite d'élasticité et une dureté supérieures à celles des alliages standard, garantissant ainsi que les poutres de 10 mètres restent parfaitement rigides. Un autre problème majeur pour les événements de gym en plein air est la gestion de la météo ; les toits plats sont sujets à l’accumulation d’eau. Notre géométrie de toit triangulaire garantit un ruissellement de l'eau à grande vitesse et des performances aérodynamiques supérieures contre le vent. Pour les installations sur des terrains de sport ou des parcs, le système comprend des bases de tour renforcées avec des vérins de nivellement réglables pour maintenir un alignement vertical parfait sur un terrain accidenté.
3. Principales caractéristiques et avantages
Le système 10x8x5m est fabriqué en de qualité aérospatiale alliage d'aluminium 6061-T8 . Ce matériau spécialisé est traité thermiquement et travaillé à froid pour obtenir un rapport résistance/poids élevé, le rendant résistant à l'usure lors de déploiements extérieurs fréquents (Source : https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
Le système utilise une configuration professionnelle de soutien au sol. Cela permet à l'ensemble de la grille triangulaire de 10 x 8 m d'être équipée d'équipements de gymnastique, d'éclairage et de bannières à hauteur de taille avant d'être hissée en toute sécurité jusqu'à son sommet de 5 mètres. Selon les normes de sécurité internationales, la conception du pic triangulaire est l'une des géométries les plus stables pour les structures extérieures temporaires, offrant un contreventement structurel naturel contre les forces latérales (Source : https://www.plasa.org ).

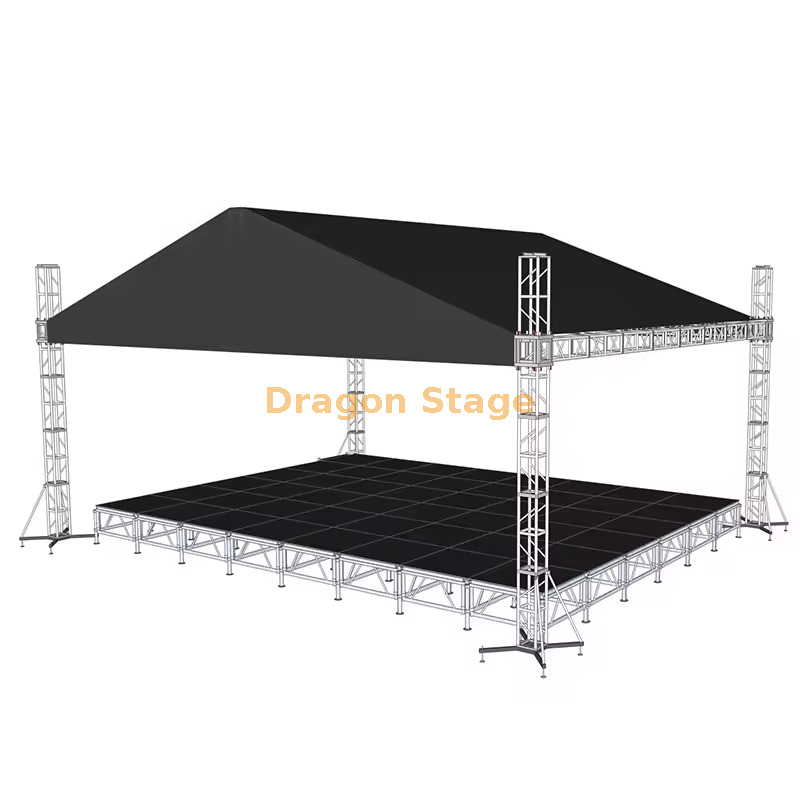

Pour fournir une solution de salle complète, cette structure est conçue pour une intégration transparente avec nos plates-formes de scène modulaires en aluminium. Ces ponts comportent des surfaces antidérapantes de 18 mm, fournissant une base sûre pour les performances en gymnase qui correspond à la haute qualité de la plate-forme triangulaire aérienne (Source : https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Section FAQ
Q : Pourquoi choisir un toit triangulaire pour une représentation en gymnase ? R : La conception triangulaire offre un excellent drainage de l'eau et une excellente résistance au vent, ce qui la rend plus sûre pour une utilisation en extérieur où les conditions météorologiques peuvent être imprévisibles. Il offre également un look unique et dynamique qui s'adapte aux événements à thème sportif.
Q : Cette structure de 5 mètres peut-elle supporter un éclairage intense dans une salle de sport ? R : Oui. La ferme en caisson 6061-T8 est spécialement conçue pour les gréements de grande capacité. Pour les charges ponctuelles spécifiques, veuillez contacter nos ingénieurs pour obtenir un rapport de charge vérifié.
Q : L'auvent en PVC est-il ignifuge ? R : Absolument. Nos auvents sont fabriqués à partir de PVC 850 g/m² imperméable, résistant aux UV et répondant aux normes internationales de sécurité ignifuge B1/M2.
Q : Comment élever la grille triangulaire de 10 mètres ? R : Le système comprend des tours élévatrices professionnelles. Vous pouvez utiliser des palans à chaîne manuels pour plus d'efficacité ou passer aux moteurs électriques pour un levage plus pratique de 5 mètres.
5. Appel à l'action fort (CTA)
Assurez-vous que votre prochaine performance en gymnase repose sur une base d’ingénierie professionnelle et de sécurité absolue. Contactez l'équipe d'ingénierie de DragonStage dès aujourd'hui pour un devis personnalisé sur le système de fermes de toit triangulaires extérieures de 10 x 8 x 5 m. Téléchargez nos spécifications techniques et commencez à planifier votre événement sportif de plein air le plus réussi à ce jour.
