Rampe de protection de câbles à 5 canaux, 1270x900mm de large, avec couvercle à charnière, pour fauteuils roulants et passages pour piétons

Informations sur le produit

Description du produit

Cette large rampe de protection de câbles est conçue pour les environnements événementiels temporaires où les câbles doivent traverser une zone utilisée par les piétons, les chariots d"équipement ou les utilisateurs de fauteuils roulants.

Contrairement à un protège-câble étroit classique, la largeur totale de la rampe atteint environ :

900 mm / 35,4 pouces

tandis que la hauteur hors tout reste approximativement :

60mm / 2,36 pouces

L"approche en pente plus large des deux côtés crée une transition plus progressive sur la zone de câble protégée.

Un couvercle jaune à charnière permet d"accéder aux chemins de câbles centraux afin que les câbles puissent être installés ou retirés sans soulever la rampe complète.

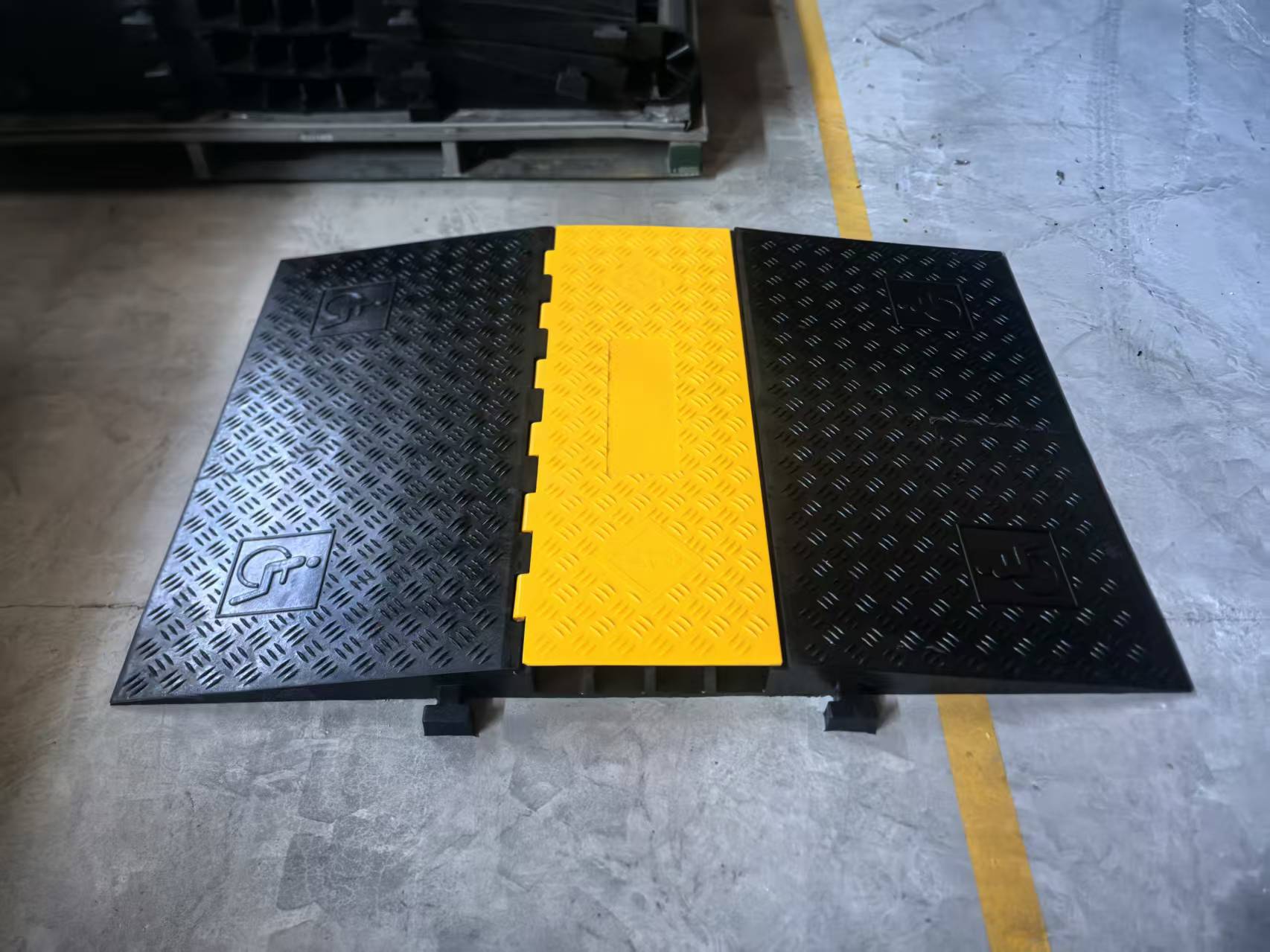

Conception de rampe large pour une traversée plus facile

La principale différence entre ce produit et un protège-câble compact standard réside dans la largeur de ses rampes d"approche.

La configuration illustrée fournit environ :

Zone de rampe latérale de 505 mm / 19,88 pouces

de chaque côté du tronçon central de câble.

Cela crée une transition plus longue entre le niveau du sol et le haut du protecteur.

Il peut être utile dans les zones où l"itinéraire de traversée peut être utilisé par :

• piétons

• utilisateurs de fauteuils roulants

• chariots d"équipement

• valises de vol

• chariots

• personnel de l"événement

Le produit ne doit pas être présenté comme conforme à une réglementation particulière en matière d’accessibilité à moins que la certification ou la vérification dimensionnelle requise ne soit disponible.

5 chaînes câblées

La section centrale fournit plusieurs chemins de câbles protégés.

Chaque canal est spécifié à environ :

46 mm de large × 46 mm de haut

ou:

1,81 × 1,81 pouces

Cela rend le produit adapté à l"organisation de plusieurs câbles via le même point de passage.

Les types de câbles typiques peuvent inclure :

• câbles d"alimentation

• câbles d"enceintes

• câbles audio multiconducteurs

• câbles réseau

• câbles de signaux

• câbles de commande d"éclairage

• câblage événementiel temporaire

Avant d"acheter, les clients doivent vérifier le diamètre extérieur et la quantité de leurs câbles plutôt que de se fier uniquement au nombre de canaux.

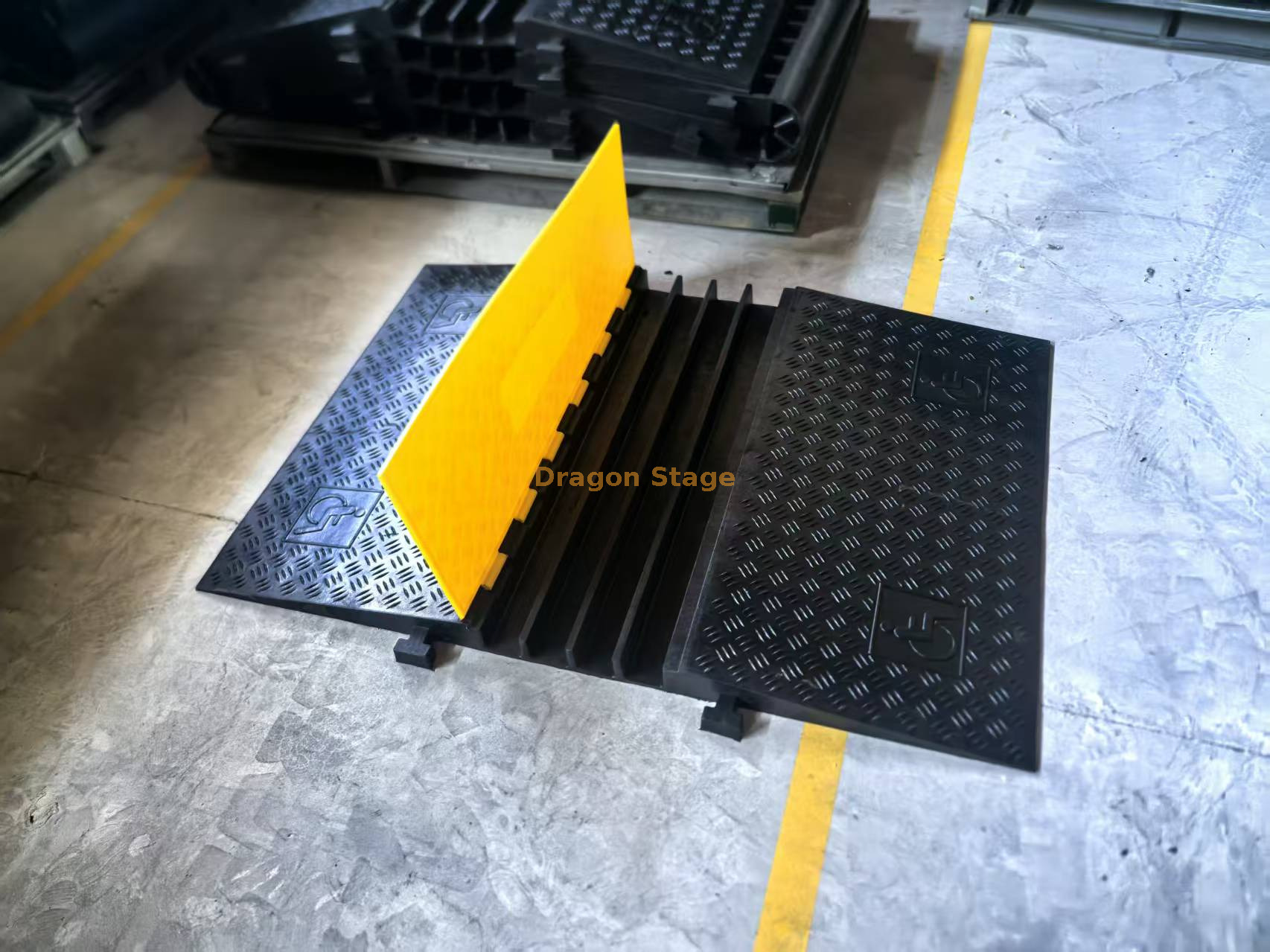

Cache-câble jaune à charnière

Le capot central jaune peut être ouvert pour accéder aux chaînes câblées.

Cela rend l"installation plus pratique car les câbles peuvent être placés dans les canaux par le haut.

Une fois les câbles positionnés, le couvercle peut être fermé pour créer une surface de passage plus continue.

La couleur jaune contrastée rend également la zone de protection des câbles plus facile à voir dans un environnement événementiel.

Surface de marche texturée

Les sections de rampe noires utilisent une bande de roulement surélevée.

Cela fournit une texture de surface supplémentaire par rapport à un panneau complètement lisse.

La même sculpture est visible sur le capot central jaune en position fermée.

Pour une utilisation événementielle, l’état réel de la surface doit toujours être vérifié avant l’installation, en particulier là où les sols peuvent devenir mouillés, poussiéreux ou contaminés.

Profil bas de 60 mm

La hauteur totale est d"environ :

60mm / 2,36 pouces

Un passage à niveau plus bas peut être plus facile à intégrer dans les itinéraires piétonniers qu"un protège-câble conventionnel plus haut.

Cependant, la hauteur de 60 mm doit toujours être prise en compte lors de la planification des itinéraires pour :

• fauteuils roulants

• petites roulettes

• chariots de production

• cas routiers

• autres équipements à roues

La taille des roues, le poids total de l"équipement et la direction d"approche affectent tous la facilité avec laquelle un objet peut traverser la rampe.

Applications typiques

• Passages de câbles de concert

• Salles d"exposition

• Lieux de conférence

• Événements de mariage

• Événements d"entreprise

• Installations audiovisuelles temporaires

• Salles de spectacles intérieures

• Itinéraires piétons

• Itinéraires accessibles aux personnes en fauteuil roulant

• Traversées de chariots à matériel

• Distribution d"énergie temporaire

• Gestion des câbles audio et éclairage

Quand choisir cette version large ?

Choisissez ce type de protège-câble lorsque le passage à niveau fait partie d"un itinéraire piétonnier actif et qu"une rampe de câble étroite conventionnelle crée une transition trop abrupte.

C’est particulièrement utile lorsque :

• les utilisateurs de fauteuils roulants peuvent traverser le chemin du câble

• les chariots de petit matériel doivent passer

• l"itinéraire est fréquemment utilisé par le personnel de l"événement

• une surface de rampe plus large et plus progressive est préférable

• plusieurs câbles doivent passer par un passage protégé

Pour une zone utilisée uniquement par des câbles et une circulation piétonnière occasionnelle, un protecteur de câble standard plus petit peut occuper moins d"espace au sol et être plus facile à transporter.

Cette distinction est importante car la version plus large n’est pas automatiquement le meilleur choix pour chaque événement.

Comment vérifier si vos câbles sont adaptés

Avant de commander, vérifiez :

1. Diamètre extérieur du câble

2. Nombre de câbles

3. Si plusieurs câbles partageront un canal

4. Taille du connecteur

5. Largeur de passage requise

6. Si des chariots ou des fauteuils roulants traverseront la rampe

Le câble lui-même peut s"insérer dans un canal de 46 × 46 mm, contrairement à un gros connecteur.

Si les câbles ont de grosses fiches ou des connecteurs fixes, leurs dimensions doivent également être vérifiées.

Principales caractéristiques

• Taille globale 1270 × 900 × 60 mm

• Env. 50 × 35,4 × 2,36 pouces

• Configuration de routage de câbles à 5 canaux

• Chaque canal env. 46 × 46mm

• Large surface de passage pour piétons

• Rampes latérales étendues

• Cache-câble jaune à charnière

• Aspect noir/jaune haute visibilité

• Surface de marche texturée

• Conception d"événements temporaires portables

• Convient à plusieurs types de câbles d"événement

• Utile là où les chariots ou les utilisateurs de fauteuils roulants peuvent traverser

Remarque importante sur le produit

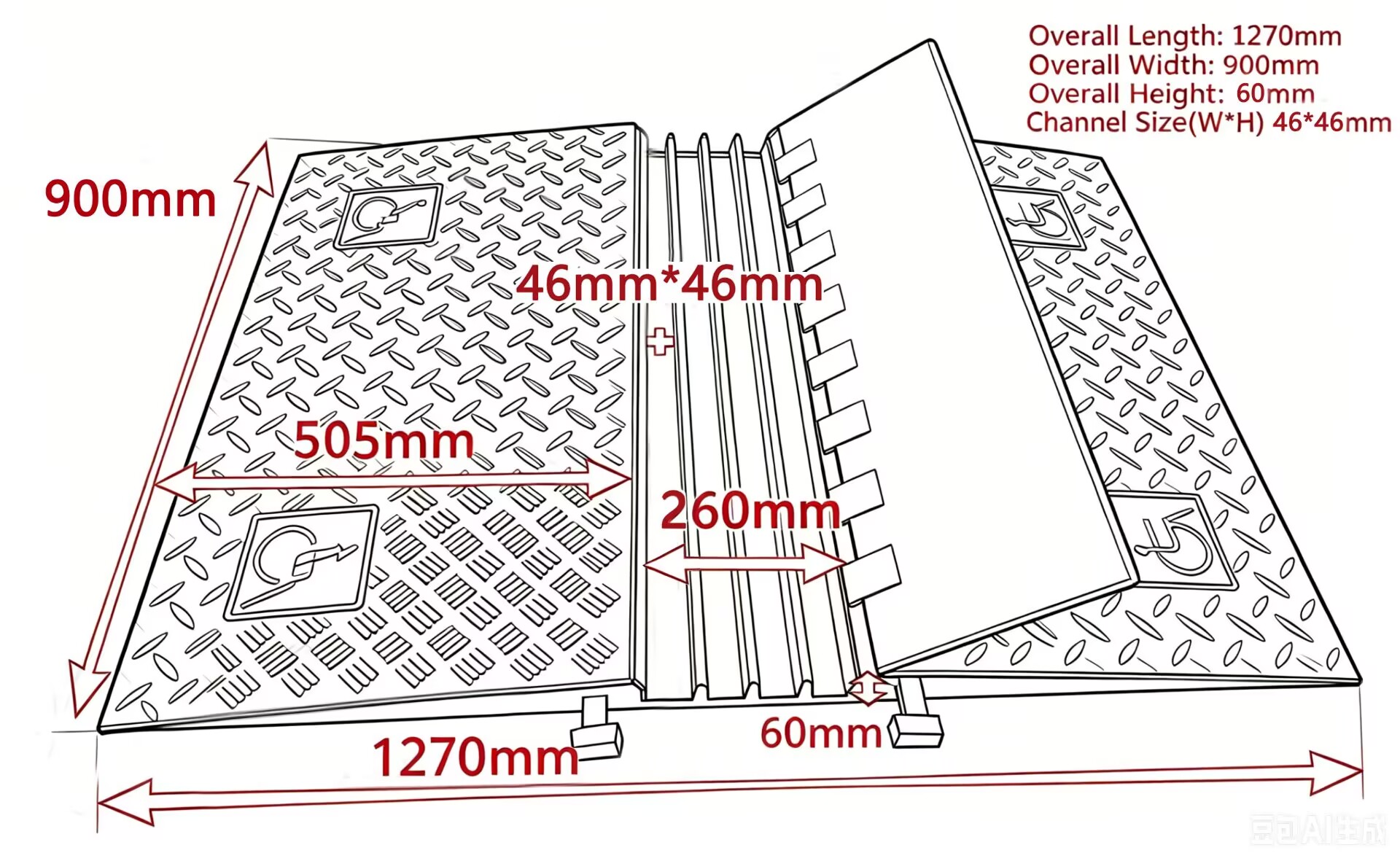

Les dessins et photographies fournis confirment :

• dimensions hors tout

• hauteur totale 60 mm

• Dimensions du canal 46 × 46 mm

• section de câble centrale d"environ 260 mm

• dimension de la rampe latérale d"environ 505 mm

• couvercle jaune à charnière

• sections de rampe noires texturées

• marquage pour l"utilisation de fauteuils roulants

Les informations fournies n'établissent pas  :

• composition exacte du matériau

• poids du produit

• capacité de charge vérifiée

• charge nominale par essieu du véhicule

• classement au feu

• certification antidérapante

• conformité aux normes d"accessibilité

• indice d"isolation électrique

Ces spécifications ne doivent pas être ajoutées tant que les données correspondantes du fabricant ou des tests ne sont pas disponibles.

FAQ

Quelle est la taille globale de cette rampe de protection de câble ?

La rampe mesure environ 1 270 mm de long × 900 mm de large × 60 mm de haut , soit environ 50 × 35,4 × 2,36 pouces..

Quelle est la taille de chaque chaîne câblée ?

Chaque canal mesure environ 46 × 46 mm , ou 1,81 × 1,81 pouces.

Combien de chaînes câblées possède-t-il ?

La configuration illustrée utilise cinq canaux câblés.

Pourquoi cette rampe est-elle plus large qu"un protège-câble normal ?

Les rampes latérales plus larges créent une surface de passage plus progressive. Ceci est utile lorsque des piétons, des fauteuils roulants ou des chariots d"équipement appropriés doivent traverser le chemin de câble protégé.

Les utilisateurs de fauteuils roulants peuvent-ils traverser cette rampe à câble ?

Le produit est conçu avec de larges rampes latérales et des marquages ​​pour fauteuils roulants et peut être utilisé dans des aménagements de passage pour fauteuils roulants. Cependant, aucune certification d"accessibilité spécifique n"a été fournie, elle ne doit donc pas être annoncée comme étant conforme à une norme particulière.

La section jaune s"ouvre-t-elle ?

Oui. La section centrale jaune est un couvercle à charnière qui permet d"accéder aux canaux de câbles.

Quels câbles peut-on placer à l"intérieur ?

Les câbles d"alimentation, audio, haut-parleurs, réseau, de contrôle d"éclairage et autres câbles pour événements temporaires peuvent convenir lorsque leurs dimensions correspondent aux canaux disponibles.

Puis-je mettre plusieurs câbles dans un seul canal ?

Eventuellement, en fonction de leurs diamètres extérieurs. Les dimensions combinées des câbles doivent rester adaptées au canal 46×46 mm.

Les caisses routières ou les charrettes peuvent-elles le traverser ?

La géométrie large de la rampe peut la rendre plus adaptée aux équipements à roues qu"un protecteur étroit et raide, mais la taille des roulettes, le poids de l"équipement et la capacité de charge vérifiée du produit doivent être pris en compte.

Les voitures ou les chariots élévateurs peuvent-ils passer dessus ?

Aucune capacité de charge du véhicule n"a été fournie dans les informations actuelles sur le produit. N"en faites pas la publicité pour la circulation des véhicules ou des chariots élévateurs jusqu"à ce qu"une spécification de charge vérifiée soit disponible.

Le produit est-il adapté aux événements en extérieur ?

Il peut être utilisé dans des applications de gestion de câbles pour des événements temporaires, mais le matériau réel, les conditions environnementales et l"état de la surface doivent être confirmés pour l"installation prévue.

La taille de la rampe ou la configuration du canal peuvent-elles être personnalisées ?

Différentes configurations de gestion des câbles peuvent être discutées en fonction des tailles de câbles requises et de l"application de croisement.

Pourquoi choisir cette rampe de protection de câble

Un protège-câble doit faire plus que simplement cacher les câbles.

Le bon produit doit correspondre :

• la taille du câble

• nombre de câbles

• trafic traversant

• surface au sol disponible

• équipement à roues

• itinéraire piétonnier

Cette version large est particulièrement utile lorsque le passage à niveau lui-même doit être plus facile à franchir qu"une rampe à câble étroite conventionnelle.

Demander un devis

Pour un devis, veuillez fournir :

• Quantité requise

• Type de câble

• Plus grand diamètre extérieur du câble

• Nombre de câbles

• Utilisation à pied, en fauteuil roulant ou en voiturette

• Application intérieure ou extérieure

• Lieu de livraison

La configuration appropriée de protection des câbles peut alors être confirmée.
