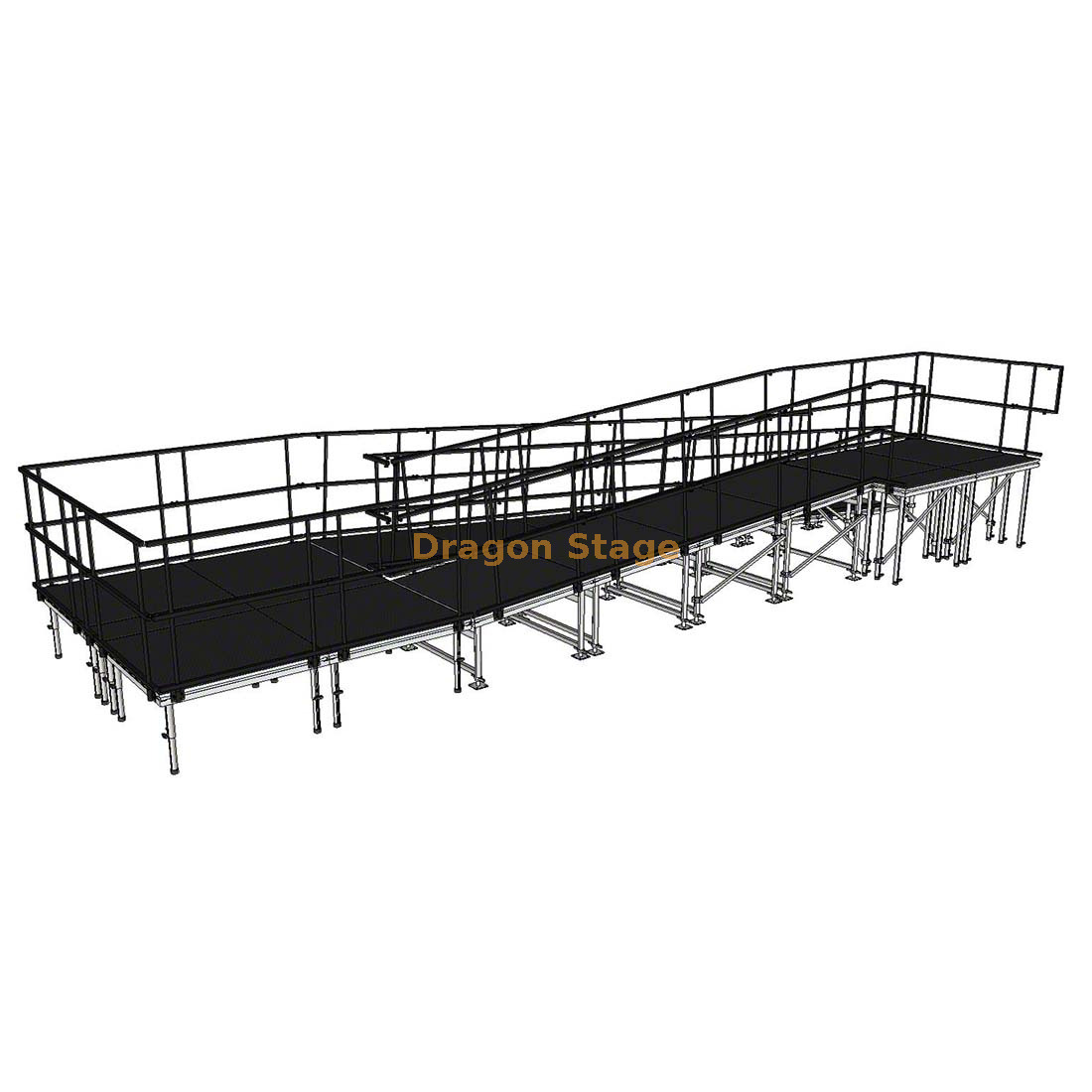

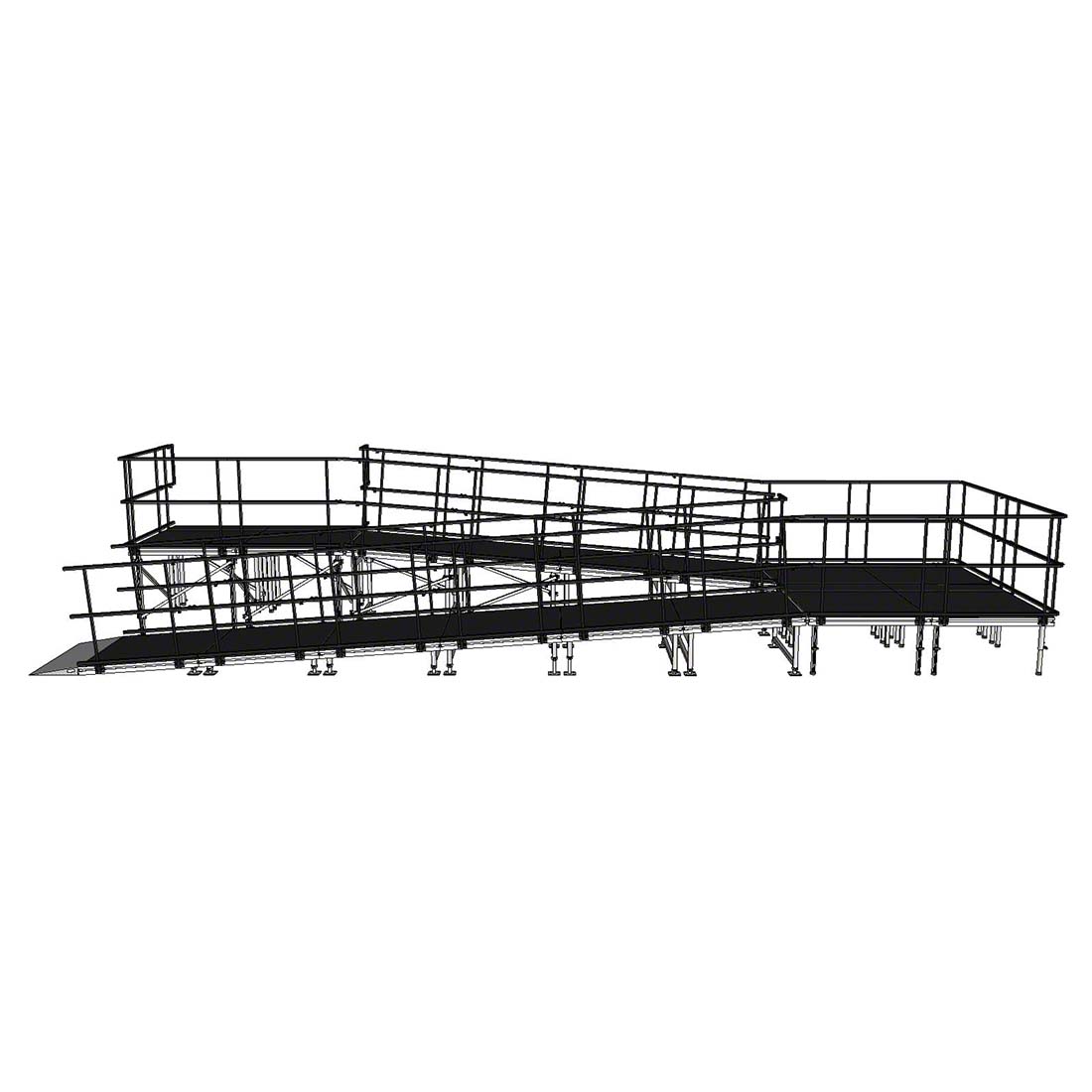

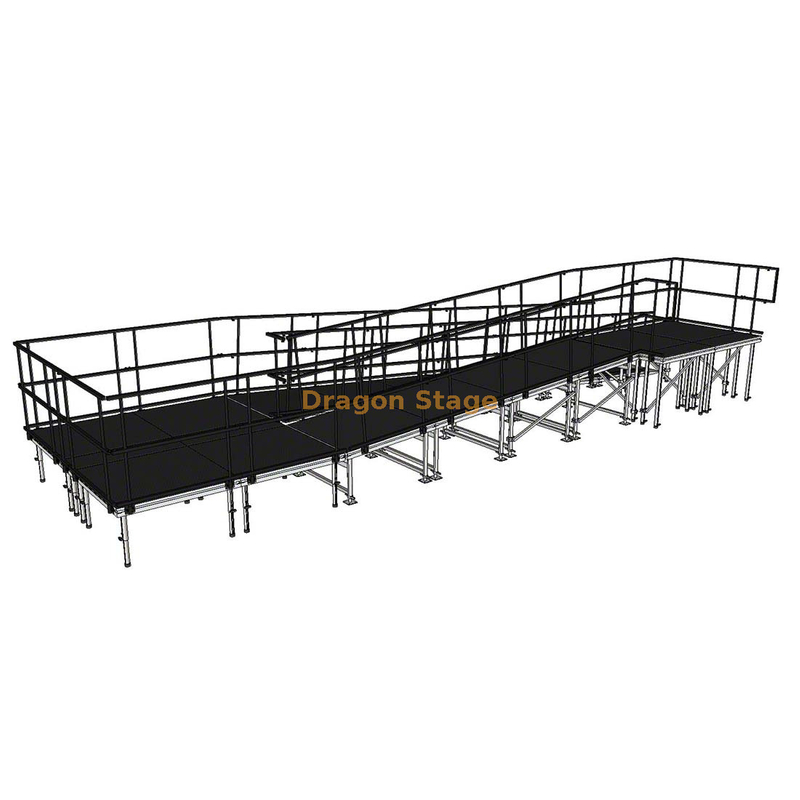

Rampe de scène modulaire en aluminium Switchback de 10,27 x 3,24 m avec palier et double garde-corps

poids d"emballage: 1500 kg

Volume d"emballage: 12cbm

Informations sur le produit

Description du produit

La rampe de scène modulaire en aluminium Switchback DragonStage 10,27 x 3,24 m est conçue pour les projets de scène temporaires qui nécessitent une longue voie d"accès dans un encombrement relativement étroit.

Au lieu d'étendre la rampe dans une direction droite, le système utilise deux rampes parallèles reliées par un palier intermédiaire tournant . La voie d'accès s'étend d'un côté, tourne au palier et continue dans la direction opposée.

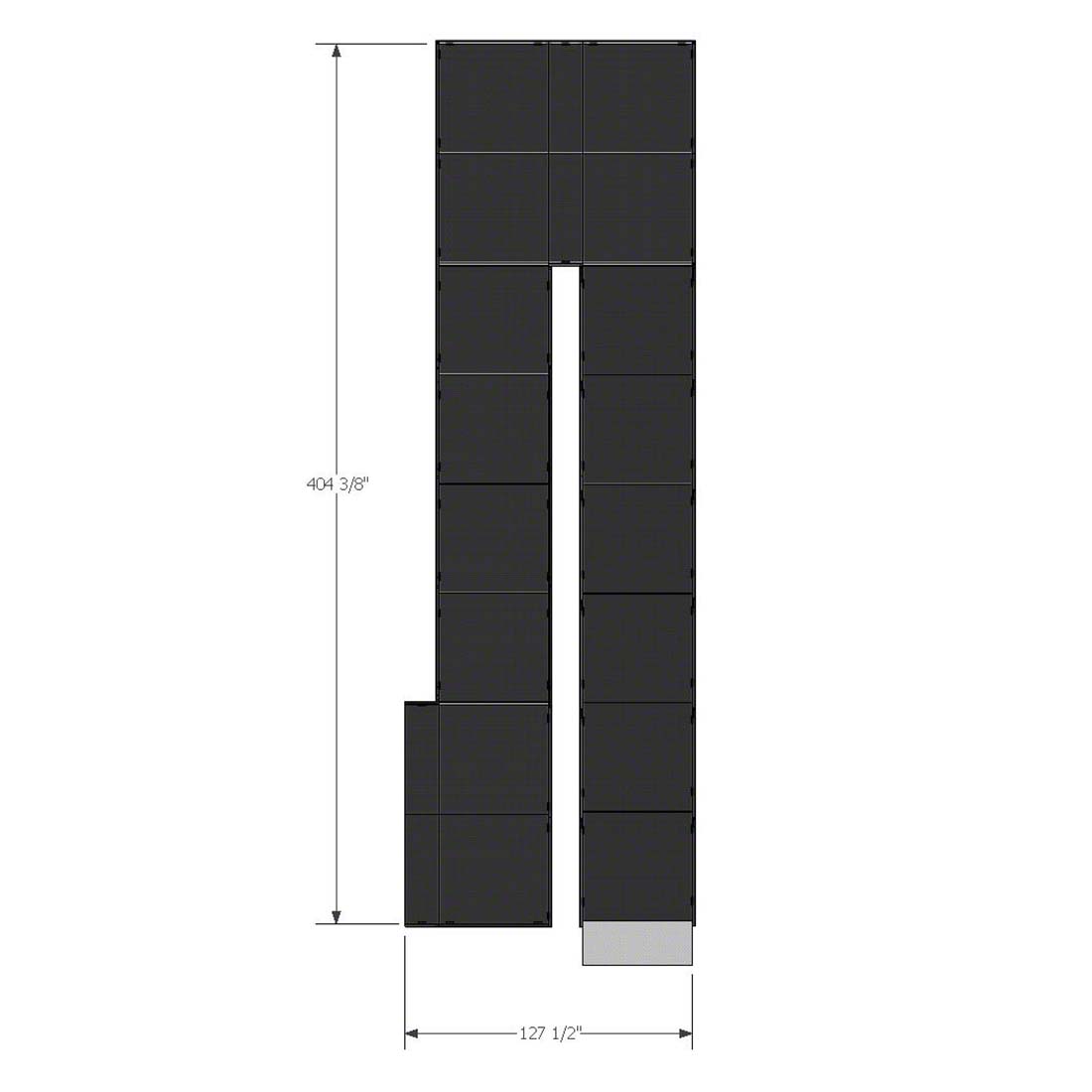

L"empreinte globale indiquée sur le dessin est d"environ :

33 pi 8⅜ po × 10 pi 7½ po
10,27 m × 3,24 m

La surface de la rampe est assemblée à partir de sections de pont modulaires standard de 4 × 4 pi / 1,22 × 1,22 m , permettant au système complet d'être transporté, assemblé, remplacé et reconfiguré en modules individuels.

Pour d'autres configurations de rampe, voir Rampe en aluminium typique.

Pour les systèmes de scène temporaires compatibles, voir Stage Platform.

Disposition Switchback avec atterrissage tournant

La principale caractéristique de ce produit est la disposition en lacets/en forme de U..

Le système comprend :

• première rampe inclinée

• atterrissage intermédiaire avec virage

• deuxième rampe parallèle

• zone d"entrée inférieure

• zone de connexion de l"étage supérieur

• garde-corps des deux côtés

Cette configuration permet à une voie d'accès relativement longue de s'intégrer dans un site d'environ 3,24 m de large seulement..

Panneaux de rampe modulaires standard de 4 × 4 pieds

Chaque rampe standard mesure :

4 × 4 pieds / environ 1,22 × 1,22 m

Le même module peut être utilisé dans tout le système pour former :

• sections de rampe inclinées

• tourner les zones d"atterrissage

• sections de transition

• zones de connexion de l"étage supérieur

L’utilisation d’une taille de panneau standard répétée simplifie le transport, le stockage, le remplacement et l’ajustement futur de la disposition.

Garde-corps double face

Des garde-corps sont installés des deux côtés de la voie d’accès complète.

Hauteur du garde-corps confirmée :

3,28 pieds / 1,0 m

Les garde-corps continuent le long des rampes et de la zone de virage, offrant un itinéraire clairement défini du niveau du sol à la scène.

Pourquoi choisir une rampe Switchback ?

Une rampe droite nécessite une grande surface ininterrompue dans une direction.

Le tracé en lacets replie la voie d"accès le long d"elle-même.

Cela le rend pratique là où :

• l"espace sur la scène est limité

• la salle est longue mais étroite

• la rampe doit rester à côté de la scène

• le trafic du public doit rester clair

• les équipements de production occupent d’autres parties du site

Le principal avantage est donc l'efficacité de l'espace , tout en gardant un tracé de rampe continu.

Version compacte de la rampe Switchback

Par rapport à la configuration en lacets plus longue de 12,25 × 3,24 m , cette version réduit la longueur totale à environ 10,27 m tout en conservant la même disposition générale en forme de U et la même largeur hors tout de 3,24 m.

Cela le rend utile lorsque le site de l"événement ne peut pas accueillir la version plus longue.

La hauteur finale de la scène et la pente de la rampe doivent être confirmées avant que le nombre exact de modules de pont et de support ne soit finalisé.

Principales caractéristiques

• Surface au sol globale d'environ 10,27 m × 3,24 m

• Empreinte impériale d'environ 33 pi 8⅜ po × 10 pi 7½ po

• Configuration Switchback / U

• Deux rampes parallèles

• Atterrissage en virage intermédiaire

• Modules de pont standard de 1,22 × 1,22 m / 4 × 4 pieds

• Structure porteuse en aluminium

• Garde-corps des deux côtés

• Hauteur du garde-corps 1 m / 3,28 pieds

• Construction modulaire

• Encombrement compact

• Facile à transporter et à stocker

• Convient pour une installation répétée d"événements temporaires

• Configuration personnalisée disponible

Applications typiques

• Scènes de concerts

• Étapes du mariage

• Étapes scolaires

• Plateformes de remise des diplômes

• Scènes d"église

• Événements d"entreprise

• Plateformes d"exposition

• Scènes d"événements publics

• Scènes de représentation temporaires

• Accès scène en fauteuil roulant

• Accès aux équipements roulants

• Itinéraires des équipements de production

Convient pour l"accès à la scène et à l"équipement

Le parcours incliné continu peut être utilisé là où l’accès uniquement par des escaliers n’est pas approprié.

Les utilisations typiques incluent :

• artistes interprètes ou exécutants

• personnel de l"événement

• accès en fauteuil roulant

• caisses de production à roulettes

• chariots

• matériel événementiel adapté

Les hauteurs de support finales et la configuration structurelle doivent être confirmées en fonction de la hauteur réelle de la scène et de l"utilisation prévue.

Structure modulaire en aluminium

La rampe est conçue comme un système modulaire temporaire plutôt que comme une structure fixe permanente.

Cela présente des avantages pratiques pour :

• transport

• stockage

• configuration répétée

• remplacement de composants individuels

• changements de hauteur de scène

• expansion future

• reconfiguration de la disposition

Le nombre final de panneaux de rampe, de pieds de support, de sections d"atterrissage et de composants de connexion est déterminé par la configuration confirmée du projet.

Comment confirmer la configuration correcte de la rampe

Avant la production, veuillez fournir :

• hauteur de scène finie

• longueur au sol disponible

• largeur au sol disponible

• direction d"entrée préférée

• position de connexion de scène

• utilisateurs prévus

• si l"équipement sur roues utilisera la rampe

• charge requise

Ces détails permettent de confirmer la pente finale, les hauteurs de support, les quantités de pont et la configuration du palier.

Remarque importante sur le produit

La configuration confirmée comprend :

• dimensions hors tout : 404⅜ po × 127½ po

• dimensions métriques : environ 10,27 × 3,24 m

• taille de pont standard : 4 × 4 pi / 1,22 × 1,22 m

• disposition en lacets / en forme de U

• atterrissage intermédiaire avec virage

• structure porteuse en aluminium

• garde-corps des deux côtés

• hauteur du garde-corps : 1 m / 3,28 pieds

La hauteur finale de la scène, la pente de la rampe, la charge admissible, la disposition des supports et les détails de connexion de la scène doivent être confirmés en fonction du projet réel.

FAQ

Quelle est la taille globale de cette rampe ?
L'empreinte au sol globale est d'environ 404⅜ po × 127½ po , soit environ 33 pi 8⅜ po × 10 pi 7½ po , soit environ 10,27 m × 3,24 m..

De quel type d'aménagement de rampe s'agit-il ?
Il utilise une disposition en lacet / en forme de U avec deux rampes parallèles reliées par un palier intermédiaire.

Quelle est la taille de chaque rampe standard ?
Chaque panneau standard mesure 4 × 4 pieds / environ 1,22 × 1,22 m.

Quelle est la hauteur des garde-corps ?
La hauteur du garde-corps est de 1,0 m / environ 3,28 pieds.

Des garde-corps sont-ils installés des deux côtés ?
Oui. Des garde-corps sont installés des deux côtés de la voie d’accès.

Pourquoi utiliser une rampe en lacets au lieu d’une rampe droite ?
La disposition en lacets permet à une longue route d'accès de s'insérer dans une empreinte plus étroite du site de l'événement.

En quoi cette version est-elle différente du modèle 12,25x3,24m ?
Cette version a le même concept de base en lacets mais réduit la longueur totale à environ 10,27 m , ce qui la rend adaptée aux sites plus compacts.

La rampe peut-elle être utilisée pour l'accès aux fauteuils roulants ?
Oui. La disposition inclinée continue peut être configurée pour l'accès aux fauteuils roulants en fonction de la hauteur réelle de la scène et de la géométrie de la rampe requise.

Les caisses d'équipement peuvent-elles être déplacées le long de la rampe ?
Oui, la rampe peut être configurée pour un équipement événementiel sur roues approprié, sous réserve que la charge requise soit confirmée.

Le sens de retour en arrière peut-il être inversé ?
Oui. La configuration modulaire peut être organisée en fonction de la position réelle de la scène et de l'aménagement du site.

La longueur peut-elle être personnalisée ?
Oui. Le nombre de modules de pont et la longueur totale de la rampe peuvent être ajustés en fonction de la hauteur de la scène et de l'espace disponible.

Cette rampe peut-elle être fournie avec une scène ?
Oui. DragonStage peut le fournir avec un système Stage Platform complet .

Pourquoi choisir DragonStage

DragonStage fournit des systèmes de scène temporaires complets ainsi que des rampes, des escaliers, des garde-corps et d'autres accessoires de scène.

Étant donné que cette rampe utilise des panneaux modulaires standard de 1,22 × 1,22 m , la disposition finale peut être ajustée en fonction de la hauteur réelle de la scène et des conditions du site plutôt que d'être limitée à une configuration fixe en permanence.

CTA doux

Pour un devis, veuillez fournir :

• hauteur de scène

• longueur et largeur au sol disponibles

• direction de lacet préférée

• utilisation prévue

• charge requise

• application intérieure ou extérieure

DragonStage peut alors confirmer la disposition appropriée de la rampe et la configuration des composants.
