| Quantité: | |
|---|---|
Dragon Stage
poids d'emballage: 1200kg
volume d'emballage: 9cbm
| Article | Spécification (fermeture carrée) | Qté | ||||||
| longueur | tube principal (mm) | taille (mm) | ||||||
| Faisceau de 8,00 m (avant) | 2 ensembles | 3,00 m | 50×3,0 | CS289 × 289 | 4 pièces | |||
| 2,00 m | 50×3,0 | CS289 × 289 | 2 pièces | |||||
| 1,00 m | 50×3,0 | CS289 × 289 | 0 pièces | |||||
| Faisceau de 5,00 m (côté) | 2 ensembles | 3,00 m | 50×3,0 | CS289 × 289 | 2 pièces | |||
| 2,00 m | 50×3,0 | CS289 × 289 | 2 pièces | |||||
| 1,00 m | 50×3,0 | CS289 × 289 | 0 pièces | |||||
| Pilier de 4,00 m | 4 ensembles | 3,00 m | 50×3,0 | CS289 × 289 | 4 pièces | |||
| 2,00 m | 50×3,0 | CS289 × 289 | 0 pièces | |||||
| 1,00 m | 50×3,0 | CS289 × 289 | 4 pièces | |||||
| cube de poutre | Spigotcube 289x289 | 0 pièces | ||||||
| Tour à ossature | Bloc de manchon de robinet S | 4 pièces | ||||||
| Base en acier S | 4 pièces | |||||||
| Section supérieure S | 4 pièces | |||||||
| Palan manuel, BA05 2Tons | 4 pièces | |||||||
| Section de charnière à broche, hauteur 1 m | 4 pièces | |||||||
| Élingue fibre,BA04,2 tonnes 3m | 4 pièces | |||||||
| Long stabilisateur | 16 pièces | |||||||
| Article | Spécification (fermeture carrée) | Qté | ||||||
| longueur | tube principal (mm) | taille (mm) | ||||||
| Pilier de toit | 2 ensembles | 0,80 m | 50×3,0 | CS289 × 289 | 2 pièces | |||
| Poutre supérieure de 5,00 m | 1 ensembles | 3,00 m | 50×3,0 | CS289 × 289 | 1 PCS | |||
| 2,00 m | 50×3,0 | CS289 × 289 | 1 PCS | |||||
| 1,00 m | 50×3,0 | CS289 × 289 | 0 pièces | |||||
| Faisceau oblique de 4,20 m | 4 ensembles | 3,00 m | 50×3,0 | CS289 × 289 | 4 pièces | |||
| 2,00 m | 50×3,0 | CS289 × 289 | 0 pièces | |||||
| 1,20 m | 50×3,0 | CS289 × 289 | 4 pièces | |||||
| Ferme d'échelle de 4,20 m | 4 ensembles | 3,00 m | 50×3,0 | CL30,289*50 | 4 pièces | |||
| 2,00 m | 50×3,0 | CL30,289*50 | 0 pièces | |||||
| 1,20 m | 50×3,0 | CL30,289*50 | 4 pièces | |||||
| Composants du toit | Conner de toit 4 voies, à utiliser pour les fermes de toit | CS289 × 289 | 2 pièces | |||||
| Conner de toit 5 voies, à utiliser pour les fermes de toit | CS289 × 289 | 0 pièces | ||||||
| Connecter la plaque avec la pince | 2 pièces | |||||||
| Pince simple | 8 pièces | |||||||
| Double pince | 8 pièces | |||||||
| Matériau de l'auvent : PVC, couleur bleue ou personnalisé. | 92.56 | 1 PCS | ||||||
poids d'emballage : 820 kg
volume d'emballage : 4 cbm
| Article | spécification | Quantité | |||
| Étape d'assemblage en aluminium | garniture:1x2m | en bois | 14 pièces | ||
| Attelle de scène 1 m | 21 pièces | ||||
| Attelle de scène de 2 m | 16 pièces | ||||
| support avec tube extensible | 24 pièces | ||||
| Base réglable pour scène | 24 pièces | ||||
| Escalier de scène | garniture en bois | total | 3 | pas | 2 pièces |

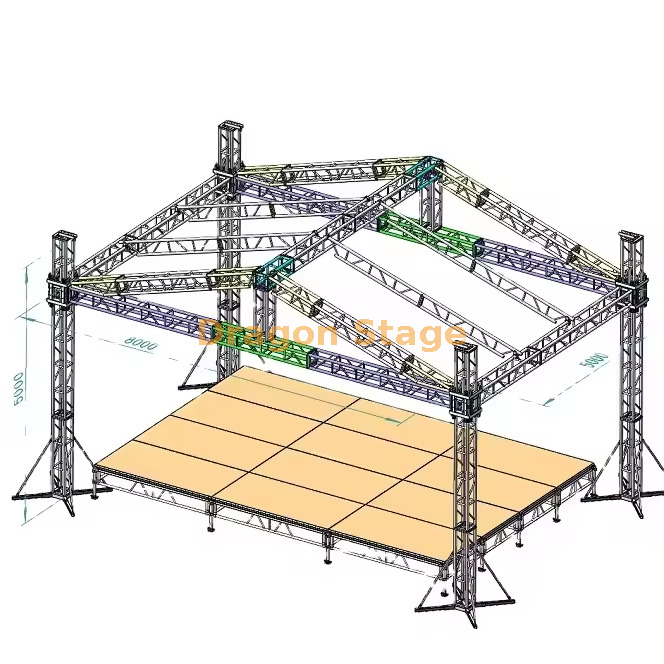

Conception structurelle La conception d'une scène de toit extérieure et de fermes nécessite une planification méticuleuse et une attention aux détails.La structure principale, comprenant les fermes, doit être conçue pour résister à diverses conditions environnementales, notamment le vent, la pluie et les charges potentielles des équipements d'éclairage et de sonorisation.Les dimensions spécifiques de la scène et des fermes, 8 m de longueur, 5 m de largeur et 5 m de hauteur, dictent la taille et l'emplacement des fermes pour assurer un soutien et une stabilité adéquats.
De plus, la scène elle-même, mesurant 7 m de longueur et 4 m de largeur, nécessite une structure robuste pour accueillir les artistes, l'équipement et le public.L'inclusion d'escaliers d'une hauteur de 0,4 à 0,8 m nécessite une intégration minutieuse dans la conception de la scène pour garantir une accessibilité et une sécurité transparentes pour tous les utilisateurs.De plus, des considérations telles que la capacité portante, la sélection des matériaux et le respect des codes de construction locaux font partie intégrante du processus de conception structurelle.
