le corps principal
poids d'emballage: 3500kg
volume d'emballage: 40cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 12h00 (avant) | 4 ensembles | 3,00 m | 50 × 3,0 | CS500 × 600 | 16pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| Poutre de 12h00 (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS500 × 600 | 8pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| Pilier 7,00 m | 8 ensembles | 3,00 m | 50x3.0 | CS350 × 350 | 16pcs |
| 2,00 m | 50x3.0 | CS350 × 350 | 0pcs |
| 1,00 m | 50x3.0 | CS350 × 350 | 8pcs |
| Tour d'image | Bloc de manche de robinet m | 8pcs |
| Base en acier m | 8pcs |
| Section supérieure M | 8pcs |
| Hoist manuel, BA05 2TONS | 8pcs |
| Section de charnière de robinet, hauteur 1m | 8pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 8pcs |
| SURGIGNAGE Long | 32pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 4 ensembles | 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Poutre supérieure de 12,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,20 m poutre oblique | 8 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| Bouchette d'échelle de 6,20 m | 6 ensembles | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 6pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 6pcs |
| 1,20 m | 50 × 3,0 | CL30 289 * 50 | 6pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| Plaque de connexion à la pince | 4pcs |
| Pince unique | 12pcs |
| Pince à double | 16pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 238.56 | 1pcs |
Corps 2 côtés
Ferme à emboîtement 350x350mm 3m-16p
Ferme à emboîtement 350x350mm 1m-8p
Ferme à emboîtement 500x600mm 3m-24p
partie supérieure M-4p
bloc de manchon M-8p
avec piètement en acierM-4p
palan manuel 2ton-8p
charnières-4sets
élingue en fibre-8p
longs stabilisateurs-4sets
ferme d'échelle 300mm 3m-16
pince simple - 16
auvent - 224 m²
Système portatif extérieur en aluminium d'étape et de toit d'événement de 12x12x8m fait sur commande
1. Présentation
Les productions extérieures à grande échelle nécessitent une fondation combinant une vaste superficie en pieds carrés avec un dégagement vertical extrême. La scène événementielle portable extérieure en aluminium personnalisée DragonStage 12x12x8m est une solution de gréage phare conçue pour les festivals, les événements d'entreprise majeurs et les concerts en tournée. Offrant une immense surface couverte de 144 mètres carrés et une hauteur de finition de 8 mètres, ce système offre l'espace professionnel requis pour les réseaux d'éclairage complexes, les arrière-plans LED et les systèmes audio haute fidélité. Pour les organisateurs d’événements, cette structure représente un équilibre entre durabilité, sécurité et déploiement rapide.
2. Défis de l'industrie et solutions professionnelles
L’un des principaux défis liés à une portée libre de 12 mètres est la gestion de la déflexion structurelle. À mesure que la portée augmente, le poids de la ferme elle-même et la charge de l'équipement peuvent provoquer l'affaissement des poutres horizontales. De plus, une structure de 8 mètres de haut agit comme une « voile » importante dans les environnements extérieurs, faisant de la charge du vent la variable de sécurité la plus critique.
DragonStage surmonte ces obstacles techniques en utilisant un alliage d'aluminium 6082-T6 à haute résistance dans un profil de ferme renforcé de 400 x 400 mm ou 400 x 600 mm. Cela garantit que la portée de 12 m reste rigide et sûre sous des charges de production professionnelles. Pour lutter contre les forces du vent, notre système de 12 x 12 x 8 m utilise un système de tour de soutien au sol robuste doté de bases en acier surdimensionnées et de longs stabilisateurs. Cette conception abaisse le centre de gravité et fournit un point d'ancrage stable pour le ballast, garantissant que la scène reste sécurisée même dans des conditions météorologiques difficiles (Source : https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
3. Principales caractéristiques et avantages opérationnels
La scène événementielle portable de 12 x 12 x 8 m est un ensemble complet conçu pour un retour sur investissement à long terme et une sécurité opérationnelle.
Cadre en aluminium de précision
L'ensemble du squelette est construit en aluminium 6082-T6, qui offre un rapport résistance/poids supérieur à celui des alliages standard. Les connexions modulaires par embout ou par boulon permettent un assemblage et un démontage rapides, tandis que la nature résistante à la corrosion de l'aluminium garantit que le système conserve son aspect professionnel et son intégrité structurelle pendant des années d'exposition en extérieur (Source : https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
Protection contre les intempéries haute tension
La gestion d’une auvent de 12x12m demande de la précision. Notre système utilise une toiture en PVC haute densité ignifuge, ajustée sur mesure à la charpente. Le toit est conçu avec des points de tension spécifiques qui créent une pente pour un écoulement immédiat de l'eau, empêchant ainsi l'accumulation dangereuse d'eau qui affecte souvent les systèmes de toit plat à grande échelle. Cela garantit que votre équipement technique et vos artistes restent au sec quelle que soit la météo.
Levage de support au sol intégré
La sécurité est une priorité grâce à notre mécanisme de soutien au sol. Tout l’éclairage, l’audio et l’auvent du toit peuvent être installés au niveau du sol ou à hauteur de taille. Une fois le montage finalisé, l'ensemble de la structure est élevé à sa hauteur de 8 mètres à l'aide de palans manuels ou électriques synchronisés. Cela réduit considérablement les risques associés au gréement à haute altitude et accélère le processus de chargement pour les événements urgents (Source : https://www.dragontruss.com/TUV-Report-dc249965.html ).
4. FAQ pratique pour les professionnels de la scène
| Question | Répondre |
| Q : Quelle est la charge maximale que la travée de 12 m peut supporter ? | En fonction du profil de ferme spécifique choisi, la poutre de 12 m est généralement conçue pour une charge répartie de 1 000 kg à 1 500 kg. |
| Q : Combien de conteneurs d’expédition sont nécessaires pour ce système ? | Le kit complet de 12 x 12 x 8 m, y compris la scène et la ferme, occupe généralement environ 25 à 30 CBM, s'insérant confortablement dans un conteneur de 40 pieds. |

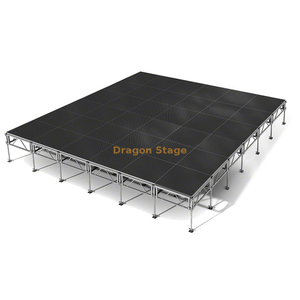

| Q : La hauteur de la scène incluse est-elle réglable ? | Oui, la plate-forme de scène portable est dotée de pieds réglables, allant généralement de 0,6 m à 1,5 m pour s'adapter aux terrains accidentés. |
| Q : Le système est-il accompagné d'une certification de sécurité ? | Oui, tous les composants DragonStage sont fabriqués selon les directives TUV et CE pour répondre aux exigences de sécurité internationales. |
5. Appel à l'action fort (CTA)
Offrez à votre public un environnement de performance de classe mondiale construit sur une base de sécurité certifiée et d’excellence en ingénierie. Faites confiance à DragonStage pour l'ampleur qu'exige votre prochain événement majeur.
Contactez l'équipe technique de DragonStage dès aujourd'hui pour un devis personnalisé ou pour demander les tableaux de charge détaillés pour la scène événementielle extérieure de 12 x 12 x 8 m.
