Poids d'emballage: 1700kg
Volume d'emballage: 12,5 cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 10,00 m (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | BS300 × 300 | 6pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| Poutre de 6,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| Pilier de 5,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| cube de poutre | cube 300x300 | 0pcs |
| Tour d'image | Bloc de manche de boulon à boulon S | 4pcs |
| Base en acier s | 4pcs |
| Section supérieure S | 4pcs |
| Hoist manuel, BA05 2TONS | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | 1,00 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| 6,00 m de poutre de haut | 1 ensembles | 3,00 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| Poutre oblique de 5,20 m | 4 ensembles | 3,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 2,20 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| Bouchette d'échelle de 5,20 m | 4 ensembles | 3,00 m | 50 × 3,0 | BL30,300 * 50 | 4pcs |
| 2,00 m | 50 × 3,0 | BL30,300 * 50 | 0pcs |
| 2,20 m | 50 × 3,0 | BL30,300 * 50 | 4pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | BS300 × 300 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | BS300 × 300 | 0pcs |
| Plaque de connexion à la pince | 2pcs |
| Pince unique | 8pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 126.16 | 1pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre des ailes de 2,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| Pilier de 5,00 m d'ailes | 2 ensembles | 3,00 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| Tour des ailes | Bloc de manche de boulon à boulon S | 2pcs |
| Base en acier s | 2pcs |
| Section supérieure S | 2pcs |
| Hoist manuel, BA05 2TONS | 2pcs |
| Section de charnière à vis, hauteur 1m | 2pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 2pcs |
| SURGIGNAGE Long | 8pcs |
| Accessoire de ferme |
| Coupleur conique et clip et épingle de safrty | entier
|

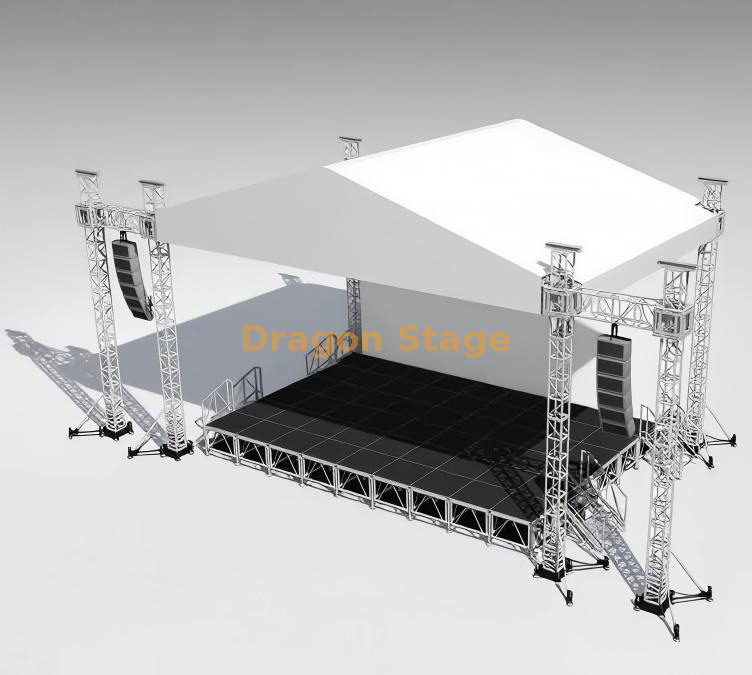

Scène en treillis à boulons en aluminium : cadre robuste pour festival de musique en plein air (10 m x 6 m x 6 m)
Introduction : l'épine dorsale de votre production extérieure
La Dragon Stage scène à boulons en aluminium offre une solution aérienne robuste et fiable, parfaite pour les événements extérieurs de taille moyenne. Spécialement conçue comme un système de fermes pour scène de concert extérieure de 6 m de hauteur , cette structure fournit un cadre idéal mesurant 10 m de long x 6 m de large x 6 m de haut . Utilisant un système de connexion par boulons solide et sécurisé , cette structure en treillis est le choix idéal pour les concepteurs d'éclairage et les responsables de production qui privilégient la sécurité et les performances robustes pour toute application de festival de musique en plein air .
Défis et solutions pour le montage de scènes en plein air
Combiner capacité de charge et facilité de transport
L’une des principales préoccupations des scènes de festival en plein air est de garantir une grande portée pouvant supporter un poids important tout en restant portable.
La structure en treillis de soutènement au sol d'une portée de 10 m équilibre avec succès ces exigences :
Stabilité supérieure : le mécanisme de connexion des fermes à boulons offre une plus grande rigidité et une plus grande résistance au cisaillement par rapport aux systèmes à ergots plus légers, ce qui en fait une solution fiable et robuste de fermes à boulons en aluminium pour les charges suspendues complexes telles que les réseaux de lignes et les panneaux vidéo.
Dimensions optimisées : L' empreinte de 10 mx 6 m est parfaitement dimensionnée pour les scènes principales des festivals de petite à moyenne taille, offrant une large couverture sans les complexités logistiques des structures massives. La hauteur de 6 m assure un excellent impact visuel et le dégagement nécessaire.
Conçu pour les événements : c'est plus qu'un simple cadre ; il s'agit d'un système de cadre professionnel dédié à la ferme à boulons en aluminium, complet avec tous les blocs d'angle, blocs de manchon et plaques de base nécessaires pour un assemblage rapide et soutenu au sol.
Principales caractéristiques et avantages structurels pour les responsables de production
Connexion par boulon à haute résistance
La caractéristique déterminante de ce système est la connexion Contrairement aux systèmes à emboîtement rapide, les fermes à boulons sont très appréciées pour leur durabilité et leurs performances de charge constantes sous contrainte, essentielles lors du montage de luminaires coûteux et d'équipements audio lourds. Cela garantit un environnement sécurisé et résistant aux vibrations pour votre production. par ferme à boulons en aluminium .
Composants essentiels inclus
La structure en treillis de 10 x 6 x 6 m est un ensemble complet de systèmes de soutènement au sol. Il comprend :
Piliers : segments de fermes verticales conçus pour une hauteur de 6 m.
Poutres : ferme horizontale pour une largeur de 10 m et une profondeur de 6 m.
Composants de la tour : blocs de manchons et sections articulées, essentiels pour incliner et soulever la section de toit en toute sécurité.
Supports de base : de grandes plaques de base en aluminium et des stabilisateurs stabilisateurs garantissent que la structure maintient son intégrité contre les forces externes.
Cette configuration est idéale pour toute scène à treillis à boulons portable pour les sociétés de location à la recherche d'un produit performant.
FAQ pratique pour les professionnels de la scène
Q : Quel est le principal avantage d’une ferme à boulons pour un festival de musique ?
R : Une ferme à étages de connexion par boulons offre une capacité de charge maximale supérieure et une stabilité accrue, particulièrement cruciales pour les environnements extérieurs où les charges de vent et les points de suspension à haute contrainte (comme les écrans LED) sont des facteurs majeurs.
Q : La structure comprend-elle des palans à chaîne ou des mécanismes de levage ?
R : En règle générale, la structure en treillis elle-même (cadre, blocs d'angle et bases) est vendue séparément du matériel de levage. Les clients doivent généralement fournir ou acheter des palans manuels certifiés ou des palans électriques à chaîne adaptés aux exigences de levage spécifiques de la ferme.
Q : Ce système est-il entièrement résistant aux intempéries ?
R : La ferme en alliage d’aluminium est naturellement résistante à la corrosion. Bien que la structure soit construite pour une utilisation extérieure, le prix concerne généralement la charpente uniquement . Un auvent de toit en PVC dédié est recommandé et souvent acheté séparément pour fournir une protection contre les intempéries à l'équipement situé en dessous.
Q : Ce cadre de 10 x 6 m peut-il être agrandi ultérieurement ?
R : Oui, l’un des principaux avantages d’une structure en treillis événementielle standard de la série 300 mm est sa modularité. Vous pouvez acheter des segments supplémentaires assortis de ferme à boulons carrés en aluminium et des blocs d'angle pour augmenter la longueur ou ajouter des ailes saines à l'avenir.
