CXM-11
Dragon Stage

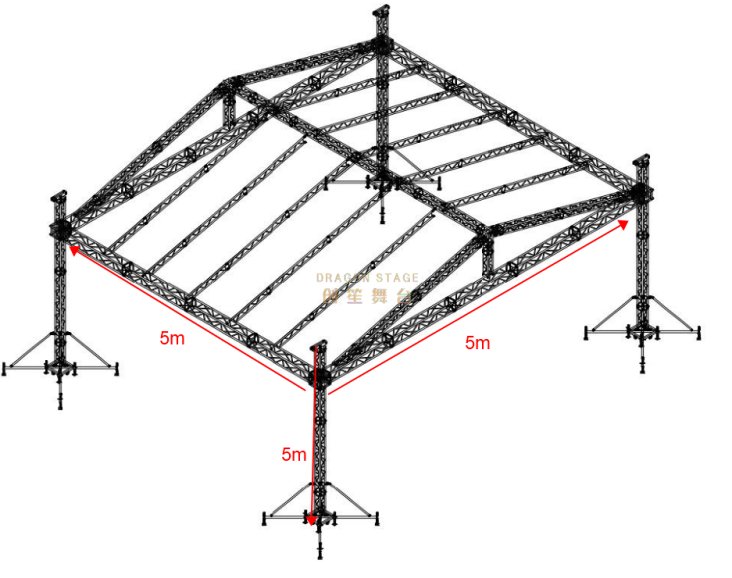

Scène mobile de plate-forme d'étape mobile de représentation de contreplaqué noir en aluminium imperméable extérieur professionnel pour la botte 5x5x5m d'événement de concert
cette forme de système de fermes de toit est un modèle typique bien accueilli par la plupart des clients.car il a un toit solide pour empêcher le soleil et la pluie.
poids de l'emballage : 1700 kg
volume d'emballage: 12cbm
| Système de treillis en aluminium | 5 | X | 5 | X | 5 | (mètres) | ||
| NON. | Article | Spécification (poutre carrée) | Qté | |||||
| longueur (M) | tube principal (MM) | taille (MM) | ||||||
| 1 | Rayonner | 3 | 50×3.0 | CS289×289 | 4 pièces | |||
| 2 | 50×3.0 | CS289×289 | 4 pièces | |||||
| 2 | Pilier | 3 | 50×3.0 | CS289×289 | 4 pièces | |||
| 2 | 50×3.0 | CS289×289 | 4 pièces | |||||
| 3 | La tour | Bloc manchon à emboîtement S | 4 pièces | |||||
| 4 | Base en acier S | 4 pièces | ||||||
| 5 | Section supérieure S | 4 pièces | ||||||
| 6 | T1, palan manuel, 1 tonnes, 6 m | 4 pièces | ||||||
| 7 | CS30 + C44, section de charnière à emboîtement, hauteur 1 m | 4 pièces | ||||||
| 8 | T4, élingue en fibre, 2 tonnes, 3 m | 4 pièces | ||||||
| 9 | T9, stabilisateur long | 16 pièces | ||||||
| NON. | Article | Spécification (poutre carrée) | Qté | |||||
| longueur (M) | tube principal (MM) | taille (MM) | ||||||
| 10 | Pilier de toit | 0.5 | 50×3.0 | CS30,289*289 | 2 pièces | |||
| 11 | Faisceau supérieur | 5 | 50×3.0 | CS30,289*289 | 1 PCS | |||
| 12 | Faisceau oblique | 2.7 | 50×3.0 | CS30,289*289 | 4 pièces | |||
| 13 | Ferme d'échelle | 2.7 | 50×3.0 | CL30, 289*50 | 4 pièces | |||
| 14 |  Accessoires de toiture | toit 4 voies conner, Faire correspondre le faisceau supérieur et le faisceau oblique (CS30, treillis carré 289x289mm) | 2 pièces | |||||
| 15 | Connecter la plaque avec la pince | 2 pièces | ||||||
| 16 | Pince simple | 8 pièces | ||||||
| 17 | Double pince | 8 pièces | ||||||
| 18 | matériau de l'auvent du toit : pvc, Couleur bleue ou personnalisée. | 45 | 1 PCS | |||||
| 19 | Accessoire de ferme | Coupleur conique et clip de sécurité et goupille | ensemble Positionner | |||||
| Ensembles totaux du volume 1 | 7.91CBM | Poids total 1 ensembles | 1039kg | |||||
| Platine aluminium MS01B Platine Matériel:6061-T6 tube principal : 50x3mm | ||||||||||
| Hauteur(m) | Largeur(m) | chaque taille d'étape : 1.22*2.44m | Unité de scène | Longueur | Largeur | |||||
| 0,6-1 | 4,88 m | 2 pièces | 4 pièces | |||||||
| NON. | Article | spécification | Quantité | |||||||
| 1 | Étape d'assemblage en aluminium | Garniture : 4 x 8 pi (1.22x2.44m) | Contreplaqué antidérapant de 18 mm | 8 pièces | ||||||
| 2 | Renfort de scène de 1,22 m | 12 pièces | ||||||||
| 3 | Renfort de scène de 2,44 m | 10 pièces | ||||||||
| 4 | support avec tube extensible | 15 pièces | ||||||||
| 5 | Base réglable de scène | 15 pièces | ||||||||
| 6 | Escalier de scène | Contreplaqué antidérapant de 18 mm | le total | 4 | pas | 2 pièces | ||||
| Ensembles totaux du volume 1 | 2.90CBM | Poids total 1 ensembles | 619kg | |||||||
| Ensembles totaux du volume 1 | 10.81CBM | Poids total 1 ensembles | 1658kg | |||||||
