poids d'emballage: 3500kg

Volume d'emballage: 30cbm

poids d'emballage: 3100kg

Volume d'emballage: 20cbm

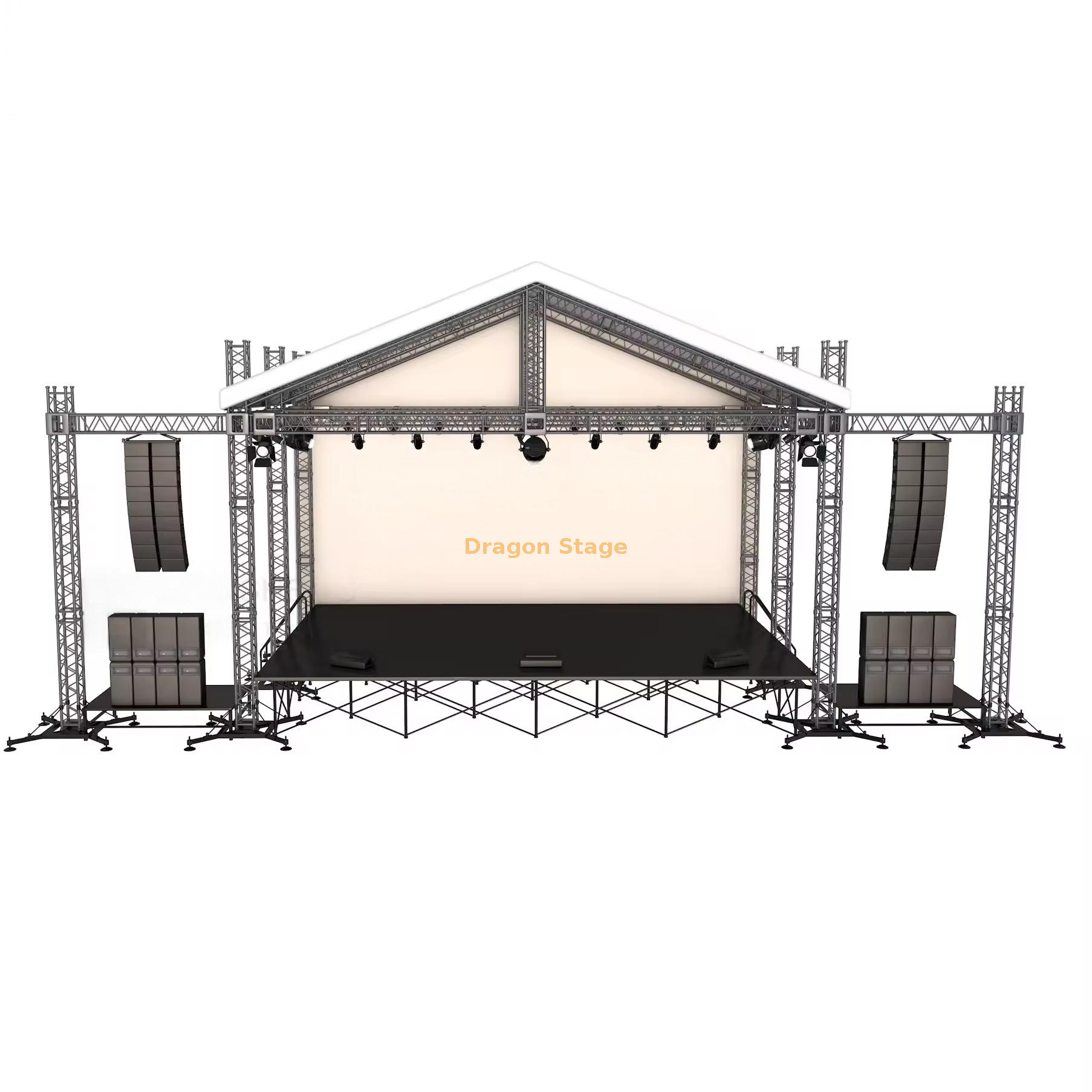

Scène en treillis sonore de concert portable en aluminium sur mesure : 20 m x 10 m x 7 m (portée la plus longue)

Introduction : élargir le public avec une puissance de montage inégalée

La scène en treillis sonore de concert portable en aluminium personnalisée Dragon Stage établit la norme en matière de production d'événements extérieurs grand format, avec une portée dégagée exceptionnelle de 20 m (65,6 pieds) . Cette structure massive mesure 20 mx 10 mx 7 m (longueur x largeur x hauteur) et est construite autour du besoin d'un éclairage de grande capacité, d'écrans LED et, surtout, d'un équipement sonore lourd sur toute la scène. Soutenue par un système de support au sol robuste à 6 piliers , cette ferme offre une présence sûre et imposante pour tout festival de musique majeur ou grand événement public.

Principales fonctionnalités et répartition des composants

I. Structure extrême de 20 mètres de portée

Pour atteindre en toute sécurité la largeur maximale de 20 mètres (65,6 pieds), les composants de la ferme sont méticuleusement conçus :

• Dimensions de la structure : 20 m de long x 10 m de large x 7 m de haut (structure en treillis).

• Ferme de poutre principale (CS500x600) : Les poutres supérieures qui supportent toute la charge de gréement utilisent la ferme carrée robuste Ceci est obligatoire pour maintenir la sécurité et la capacité de déflexion sur une portée aussi longue et sans support. CS500x600 (profil d'environ 500 mm x 600 mm).

• Ferme de pilier (CS350x350) : Six piliers verticaux utilisent la ferme CS350x350 à haute résistance , fournissant un support de compression fiable pour une hauteur de 7 m.

• Ailes sonores intégrées : comprend 2 ailes de 3 m de long pour le montage indépendant de systèmes d'enceintes line array, soutenues par leurs propres piliers CS350x350 et bases au sol.

II. Gréement, Levage & Stabilisation

Ce système est doté d'un matériel complet pour une sécurité opérationnelle maximale :

• Stabilisation totale : 32 stabilisateurs longs (24 structures principales + 8 ailes) sont inclus, offrant une empreinte de base maximisée, essentielle pour les environnements à vent fort et les gréements à forte charge. approprié Un poids de lest doit être appliqué à toutes les 8 unités Steel Base M.

• Composants de tour robustes : tous les composants de la tour (les blocs à manchon mâle M , , les bases en acier M et les sections supérieures M ) sont conçus pour les applications à charge élevée, garantissant une interface sécurisée entre le système de levage et la grille de ferme principale.

• Système de levage : Le système est équipé de 8 ensembles de palans manuels de 2 tonnes (BA05) . Bien que fonctionnels, compte tenu de la taille de la structure de 20 m (poids de la ferme de 3 500 kg), la plupart des utilisateurs professionnels choisissent de passer aux palans électriques à chaîne pour un levage vertical plus fluide, plus sûr et plus rapide.

III. Plateforme de scène intégrée

La scène est haute pour une visibilité maximale du public lors des grands événements :

• Empreinte de scène : une zone de représentation généreuse de 17,08 mx 8,54 m (environ 56 pi x 28 pi).

• Hauteur de la scène : Fixée à une hauteur de visualisation professionnelle de 2 m (6,5 pieds) , y compris 2 escaliers. La plate-forme utilise un revêtement de pont durable, adapté aux concerts à fort trafic.

• Couverture de l'auvent : L' auvent en PVC de 343,36 m² garantit que l'ensemble de la scène et son précieux équipement sont protégés de la pluie et du soleil.

Aperçu des spécifications techniques
