Poids d'emballage: 1900kg
Volume d'emballage: 22cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 12h00 (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| Poutre de 10,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 8,00 m pilier | 4 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| cube de poutre | Cube de robinet 389x389 | 0pcs |
| Tour d'image | Bloc de manche de robinet S | 4pcs |
| Base en acier s | 4pcs |
| Section supérieure S | 4pcs |
| Hoist manuel, BA05 2TONS | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | 1,20 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| Poutre supérieure de 10,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 6,20 m poutre oblique | 4 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 1,20 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| Bouchette d'échelle de 6,20 m | 8 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 1,20 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS389 × 389 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS389 × 389 | 0pcs |
| Plaque de connexion à la pince | 2pcs |
| Pince unique | 16pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 208.96 | 1pcs |

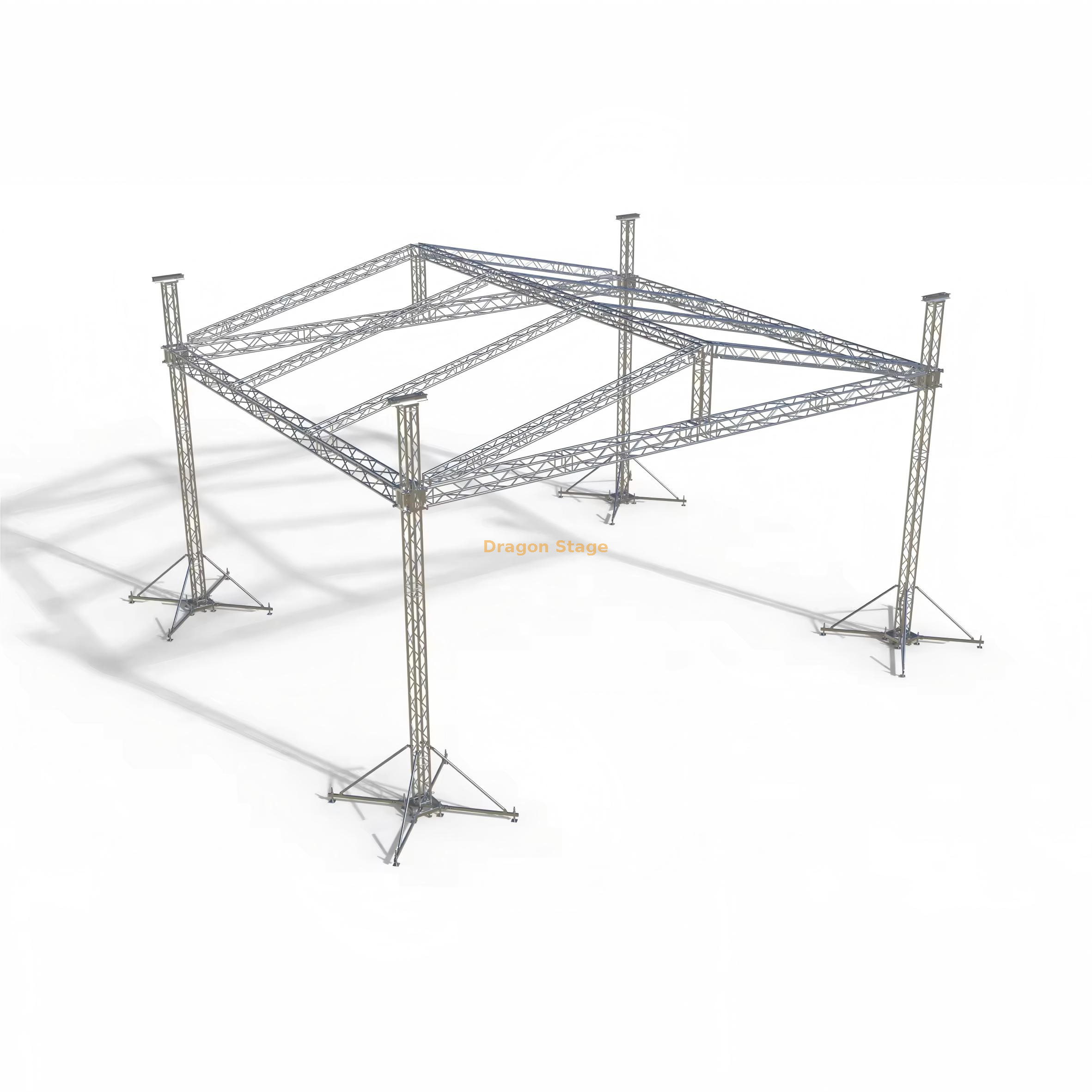

Système de toit en ferme à broche personnalisé de 400 mm : 12 mx 10 m x 9 m (39,4 pi x 32,8 pi) pour les concerts
Introduction : ferme à broche de taille moyenne optimale pour un déploiement rapide
Le système de toit en ferme à broche Dragon Stage Custom de 400 mm (12 m x 10 m x 9 m) offre une capacité professionnelle et une installation rapide pour les concerts, les événements d'entreprise et les installations scéniques à grande échelle. D'une hauteur de 9 m , ce système de support au sol à quatre tours offre une excellente hauteur pour les éléments d'éclairage, sonores et visuels, tandis que la connexion Spigot simplifie l'assemblage, réduisant considérablement le temps d'installation par rapport aux systèmes à boulons.
Caractéristiques clés et intégrité structurelle
Profil de ferme à broche universel de 400 mm
L'ensemble du système, y compris les poutres et les piliers, utilise la ferme carrée CS389x389 (commercialisée sous le nom de ferme à broche de 400 mm), garantissant la compatibilité des composants et une gestion simplifiée des stocks.
Résistance du matériau : construit avec des tubes principaux de 50 mm x 3,0 mm , offrant un cadre solide optimisé pour une portée de 12 mètres.
Vitesse de connexion : la méthode de connexion Spigot permet un assemblage rapide et sans erreur des sections de fermes, idéal pour les événements nécessitant des cycles d'installation et de démontage rapides.
Ensemble complet de tour de soutien au sol
La structure de 12 mx 10 m est soutenue de manière fiable par quatre tours, chacune équipée pour le levage vertical et la stabilisation :
Équipement de levage : comprend 4 ensembles de palans manuels de 2 tonnes (BA05) pour un levage synchronisé sur toute la hauteur de 9 m.
Composants de la tour : complets avec bloc de manchon à broche S, , base en acier S et section supérieure S , tous standardisés pour une intégration transparente.
Stabilité extrême : comprend 16 longs stabilisateurs , qui sont essentiels pour augmenter la stabilité de cette structure, en particulier compte tenu de sa hauteur impressionnante de 9 m.
Protection contre les intempéries et portabilité
La structure offre une surface couverte substantielle de 208,96 m² (pour la configuration 12 mx 10 m), offrant une protection essentielle aux artistes et à l'équipement.
Auvent de toit : un auvent en PVC durable est inclus, offrant une résistance aux intempéries dans une couleur bleue standard ou des options personnalisables.
Efficacité logistique : Avec un poids total d'emballage de 1 900 kg et un volume de 22 CBM , le système est hautement transportable pour les sociétés de tourisme et de location.
Aperçu des spécifications techniques
| Dimension | Mesures | Équivalent métrique | Remarques |
| Taille totale de la scène | 12 mx 10 mx 9 m | 39,4 pieds x 32,8 pieds x 29,5 pieds | La structure comprend 4 piliers de support |
| Profil de ferme | Ferme carrée CS389x389 | Env. 400 mm x 400 mm | Profil uniforme pour tous les éléments |
| Tube principal | 50 mm x 3,0 mm | 1,97 pouces x 0,12 pouces | Alliage d'aluminium à haute résistance |
| Type de connexion | Robinet (coupleur conique) | Adhésion rapide et sécurisée | Nécessite des épingles et des clips |
| Mécanisme de levage | Palan manuel BA05 | Capacité de 2 tonnes (x4 ensembles) | Inclus pour le fonctionnement de la tour |
| Poids d'emballage | 1900 kg | 4 189 livres | Poids total du système |
FAQ pratique pour les professionnels de la scène
Q : Pourquoi une connexion par ergot est-elle utilisée au lieu d'une connexion par boulon pour cette taille de ferme ?
R : Les connexions à ergot sont choisies pour les systèmes jusqu'à cette taille ( portée de 12 m ) car elles offrent un montage et un démontage beaucoup plus rapides . Alors que les assemblages par boulons offrent une plus grande rigidité pour les portées extrêmes (comme 16 m et plus), la ferme à broche CS389x389 offre un excellent équilibre entre capacité de charge et efficacité permettant de gagner du temps pour les événements de moyenne à grande échelle.
Q : Quel est l'avantage d'avoir le même profil de ferme (CS389x389) pour les poutres et les piliers ?
R : L'utilisation du même profil maximise l'interchangeabilité et simplifie la logistique . Il permet un remplacement plus facile des pièces, une formation plus rapide pour les équipes de gréage et la possibilité de reconfigurer les éléments en différentes tailles de scène (comme la configuration mentionnée de 10 mx 8 m) avec une flexibilité maximale.
Q : Les tours permettent-elles de construire la ferme au sol puis de la soulever ?
R : Oui, il s’agit d’un système de support au sol standard . La combinaison du bloc manchon Spigot S , du palan manuel et de la section charnière est conçue spécifiquement pour permettre à la grille principale d'être assemblée horizontalement près du sol avant d'être lentement soulevée dans sa position de fonctionnement verticale.
