Structure de ferme de toit portative en aluminium et scène de concert : ensemble complet de 40 pieds x 60 pieds

Introduction : La solution complète pour les concerts et événements en plein air

La Dragon Stage, structure de ferme de toit portable en aluminium combinée au système de scène de 40 pieds x 60 pieds, offre une solution tout-en-un pour les événements professionnels en plein air. Cet ensemble est conçu pour les concerts, festivals et réunions d'entreprise à grande échelle, avec une ferme de toit robuste et protectrice et une vaste scène de spectacle. Le système de connexion Spigot garantit un assemblage rapide, vous permettant de déployer une configuration entièrement professionnelle rapidement et efficacement.

Principales fonctionnalités et répartition des composants

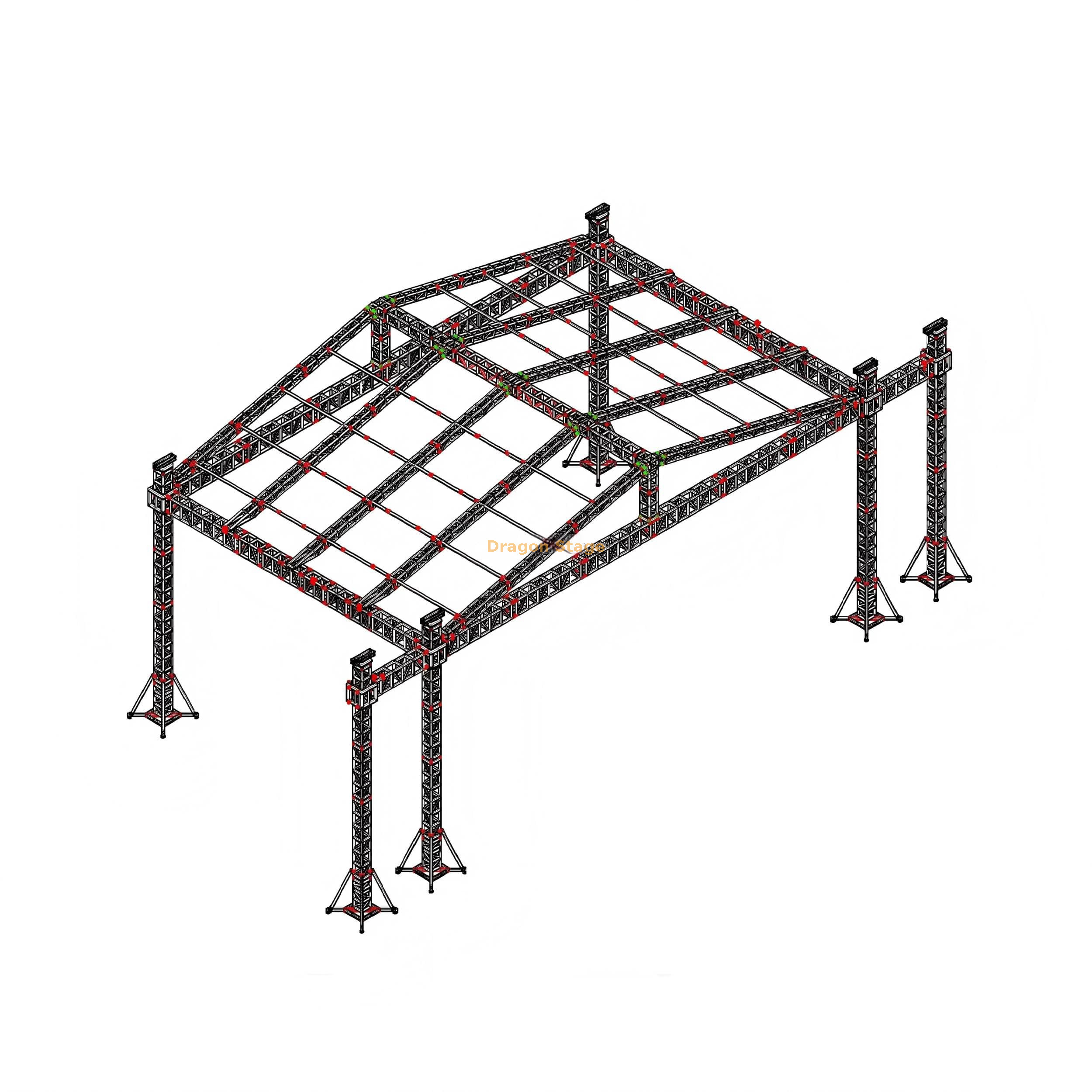

I. Structure de toit en ferme (13 mx 7 mx 7 m)

La ferme de toit A-Frame est conçue pour une suspension de charge haute performance et fiable :

• Dimensions de la structure : 13 m de long x 7 m de large x 7 m de haut (environ 42,6 pi x 23 pi x 23 pi).

• Profil de ferme principale : La structure porteuse principale utilise une ferme carrée CS389x389 (400 mm x 400 mm) avec des tubes principaux de 50 mm x 3,0 mm , offrant une capacité élevée sur une portée de 13 mètres pour l'éclairage et les écrans vidéo.

• Support et piliers : Les piliers et les composants du toit utilisent la ferme carrée CS289x289 plus légère (300 mm x 300 mm), adaptée à une hauteur verticale de 7 m.

• Ailes intégrées : comprend deux ensembles de piliers d'ailes de 6 m et les poutres en treillis correspondantes, complets avec des composants de tour dédiés et 8 longs stabilisateurs supplémentaires , idéaux pour le montage d'enceintes line array (tours de sonorisation) et de visuels de bannières latérales.

• Support au sol et levage : Le système comprend 6 ensembles de tours de levage (4 principales, 2 ailes) équipées de blocs à manchon à broche et de palans manuels de 2 tonnes (BA05) pour une érection verticale contrôlée.

II. Scène de concert portative (40 pieds x 60 pieds)

La plate-forme de scène incluse est vaste et conçue pour l’esthétique et la sécurité des artistes :

• Empreinte de la scène : une grande zone de représentation de 40 pieds x 60 pieds (12,2 mx 18,3 m).

• Matériau du pont : comprend 50 pièces de garniture de scène en plexiglas/verre acrylique de 4 x 4 pieds (1,22 mx 1,22 m) , offrant un aspect haut de gamme, transparent ou translucide, parfait pour les effets d'éclairage.

• Hauteur réglable : La scène est réglée à 4 pieds (1,22 m) de hauteur, à l'aide de supports dotés de tubes extensibles et de bases réglables, offrant une flexibilité de mise à niveau sur un terrain extérieur inégal.

• Accessoires : Livré complet avec contreventement, bases réglables et 2 ensembles d'escaliers en verre acrylique à 5 marches.

III. Logistique du système

FAQ pratique pour les professionnels de la scène

Q : Comment le toit de 13 mx 7 m couvre-t-il la scène de 40 pi x 60 pi (18,3 mx 12,2 m) ?

R : Les dimensions suggèrent que le système de fermes (13 m de large) est conçu pour couvrir la profondeur de la scène de représentation, tandis que les ailes latérales prolongeant la largeur (jusqu'à 18,3 m / 60 pieds) sont soutenues par des piliers supplémentaires. Cela offre une portée de toit optimale sur la zone principale de la scène pour le gréement, tandis que la scène elle-même s'étend au-delà de la ligne de toit pour une taille et un impact visuel maximum.

Q : Tout le matériel requis est-il inclus dans le prix ?

R : Oui, la description indique explicitement que l'ensemble du système comprend tous les composants nécessaires, y compris les coupleurs coniques, les clips de sécurité et les broches requis pour connecter les sections de ferme Spigot. La fourchette de prix (67 770 ¥ - 75 032 ¥) suggère que le coût final dépend du choix spécifique de la couleur de l'auvent en PVC ou de personnalisations mineures.

Q : Pourquoi inclure deux tailles différentes de fermes (CS389x389 et CS289x289) ?

R : Il s’agit d’une conception hybride conçue pour équilibrer la capacité de charge et le coût. Le profil CS389x389 est essentiel pour gérer les charges de flexion élevées et le poids concentré sur la grande portée de 13 m . Le profil CS289x289, plus léger , est suffisant et économique pour les tours verticales et les éléments de toiture où la compression est la force dominante.
