4 supports de manivelle de 6,5 m et 250 kg
Informations sur le produit
| Article | Spécification |
| Marque | Scène du Dragon |
| Type de produit | Système de fermes d'éclairage carrées avec supports à manivelle manuels |
| Taille nominale du système | 12 × 12 m |
| Taille impériale | 40 × 40 pieds (nominal) |
| Mise en page | Cadre en treillis carré/à quatre côtés |
| Équipement de soutien | 4 supports de manivelle en acier |
| Taille du support de manivelle répertoriée | 6,5 m / environ 21,3 pieds |
| Capacité indiquée par stand | 250 kg / environ 551 lb |
| Type de ferme à boulons répertorié | 300 × 300 mm |
| Longueur de la ferme à boulons | 3 m / environ 9,84 pieds |
| Quantité de fermes de boulons indiquée | 16 PCS |
| Sections de fermes à boulons spéciaux | 4 pièces avec faces de connexion supplémentaires |
| Type de ferme à broche répertorié | Type F34 290 mm |
| Longueur de la ferme à broche | 3 m / environ 9,84 pieds |
| Quantité de fermes à robinet répertoriées | 24 PCS |
| Cubes de coin répertoriés | 4 PCS |
| Méthode de levage | Supports de manivelle manuels |
| Application principale | Éclairage événementiel / Cadre en treillis temporaire |
| Configuration finale du package | A confirmer avant de commander |
16 pièces de ferme à boulons de 3 m-300 x 300 mm pour un cadre carré
parmi eux, il y a 4 pièces pour avoir une face de connexion supplémentaire.
ferme à embout F34 290mm - 3m 24pièces pour cadre carré
avec 4 cubes
Description du produit

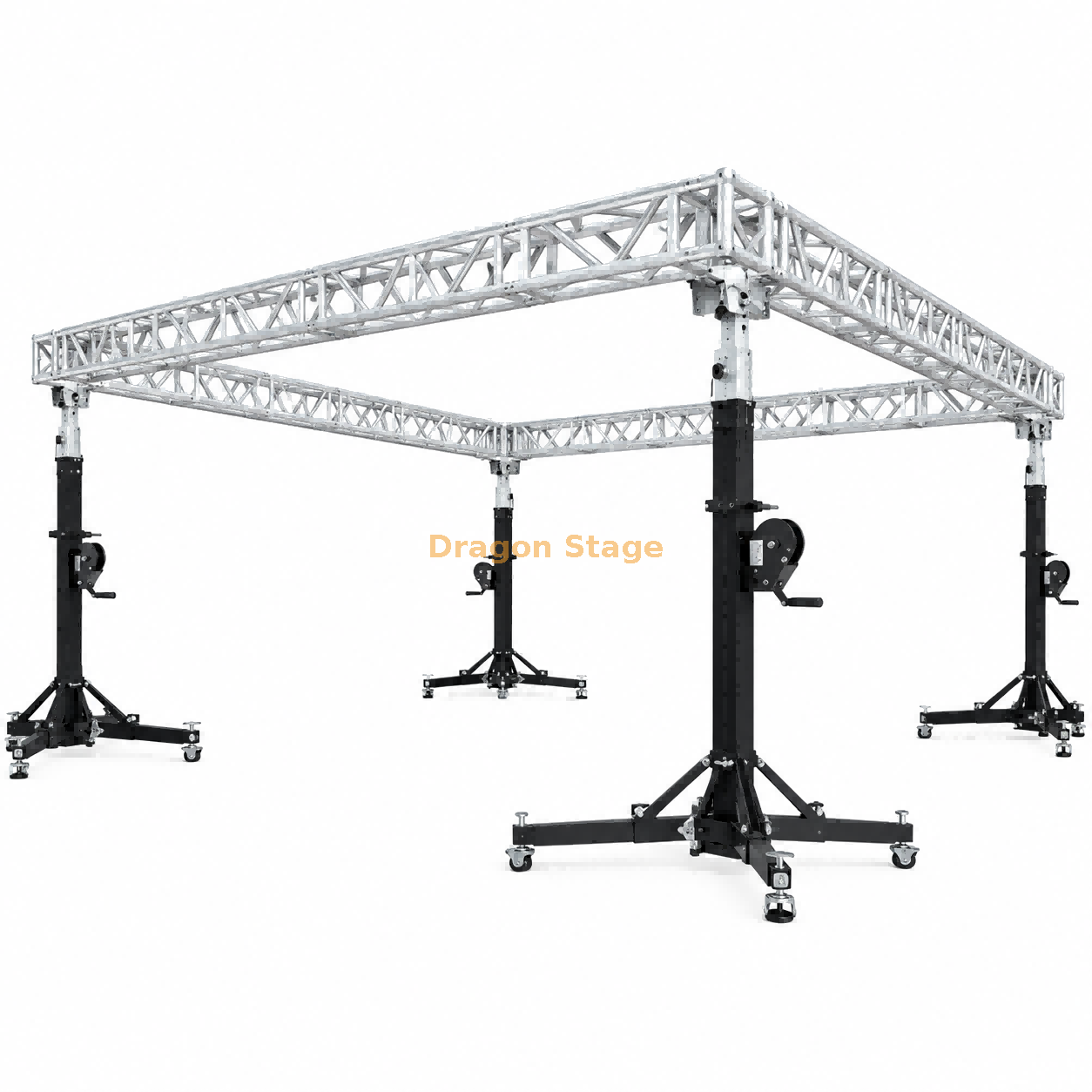

Le système de fermes carrées en aluminium DragonStage 12 x 12 m est conçu pour les événements temporaires qui nécessitent un cadre de ferme d'éclairage aérien important soutenu par des supports à manivelle manuelle.
Les dimensions nominales du système sont :
12 m × 12 m / 40 pi × 40 pi
Le système utilise quatre manivelles en acier positionnées pour soutenir la structure en ferme. Chaque stand est répertorié avec une taille nominale de 6,5 m et une capacité individuelle de 250 kg.
Contrairement à une structure en treillis conventionnelle à hauteur fixe, la disposition des manivelles permet de lever ou d'abaisser l'ensemble de ferme à l'aide d'un équipement de levage manuel, sous réserve de la procédure de levage et de la configuration de l'équipement approuvées.
Ce produit est une charpente d'éclairage et non un système de scène couvert par un toit. Un revêtement de toit ou une plate-forme de scène n'est pas spécifié dans la description actuelle du produit.
Pour les équipements de levage associés, explorez les supports de manivelle typiques..
Quatre supports de manivelle manuels robustes
La configuration actuelle du produit répertorie :
4 supports de manivelle en acier × 6,5 m
Capacité individuelle publiée : 250 kg par stand
Ces supports fournissent les positions de levage pour le système de fermes.
Pour les entreprises événementielles, le principal avantage pratique est que le cadre d'éclairage peut être assemblé et manipulé comme une structure temporaire réutilisable plutôt que d'être installé comme un cadre aérien fixé de manière permanente.
Cependant, la capacité indiquée de 250 kg s'applique aux spécifications individuelles du stand. Cela ne doit pas être interprété comme une confirmation que le système complet de fermes à quatre supports peut supporter en toute sécurité une charge suspendue combinée de 1 000 kg.
La charge admissible du système complet dépend de la disposition des fermes, des connexions, des positions de charge, de l'opération de levage, des exigences du fabricant du support et des conditions du site.
Configuration de ferme à boulons de 300 × 300 mm
La description actuelle du produit répertorie les composants de fermes à boulons suivants :
| Quantité | de composants |
| Ferme à boulons 300 × 300 mm, 3 m de long | 16 PCS |
| Sections avec faces de connexion supplémentaires | 4 des 16 pièces |
Seize sections de 3 m fournissent une longueur nominale totale de ferme droite de 48 m, correspondant au périmètre combiné d'un carré de 12 × 12 m avant que la géométrie de connexion ne soit prise en compte.
Les quatre sections avec des faces de connexion supplémentaires doivent être identifiées dans le dessin d'assemblage final pour établir leurs positions et fonctions exactes.
Les clients qui envisagent ce système peuvent parcourir les produits Standard Bolt Truss associés .
Composants de botte de broche de 290 mm
L'ancienne description du produit répertorie également :
| Quantité | de composants |
| Ferme à emboîtement de type F34 de 290 mm, 3 m de long | 24 PCS |
| Cubes d'angle de connexion | 4 PCS |
La quantité de fermes à ergot répertoriée totalise 72 m de sections droites nominales, ce qui est supérieur au périmètre de 48 m d'un seul carré de 12 × 12 m.
Par conséquent, cette liste de composants ne doit pas être considérée comme décrivant uniquement un simple périmètre carré.
Le dessin final et la nomenclature doivent confirmer la disposition prévue de ces sections, les connexions d'angle et tout élément structurel supplémentaire.
Pour les sections individuelles et les composants associés, voir Standard Spigot Truss.
Conçu pour l'éclairage d'événements temporaires
Un cadre en treillis carré peut fournir des positions de montage autour d'une zone événementielle.
Les applications typiques à considérer incluent :
Événements de divertissement en salle
Événements d'entreprise
Dispositions d'éclairage d'exposition
Productions de DJ
Installations d'éclairage temporaires
Salles d'événements
Agencements d'éclairage pour concerts et performances
La configuration finale de l'éclairage dépend du nombre de luminaires, du poids de chaque luminaire, des emplacements de montage, de la disposition des câbles et des charges admissibles.
Le format 12 × 12 m offre une géométrie carrée reconnaissable pour la conception d'événements, mais l'adéquation de l'ensemble complet doit être établie pour le projet lui-même.
Pourquoi utiliser des manivelles au lieu de tours à treillis fixes ?
Une tour en treillis fixe et un support à manivelle manuel servent différents flux de travail d'installation.
Avec une structure de support fixe, la hauteur de fonctionnement finale est généralement établie par les éléments structurels assemblés.
Une manivelle offre un moyen mécanique d'élever ou d'abaisser l'équipement supporté dans sa plage de fonctionnement conçue.
Cela peut être utile pour les entreprises événementielles qui assemblent, démontent et transportent fréquemment des systèmes d’éclairage temporaires.
La procédure de levage, la synchronisation de plusieurs supports, les interfaces de support de fermes et tout dispositif de fixation secondaire requis doivent être confirmés avant l'opération.
Ferme modulaire pour une utilisation répétée lors d'événements
Le système est basé sur des sections de fermes, des supports de levage et des composants de connexion séparés.
Pour les sociétés de location, la construction modulaire peut offrir des avantages pratiques :
Transport séparé des composants individuels
Stockage en entrepôt de sections de fermes reproductibles
Remplacement des composants individuels endommagés
Réutilisation de sections compatibles dans d'autres configurations
Ajustement de la disposition de l'événement une fois correctement reconfiguré
La compatibilité réelle des composants doit être vérifiée en fonction du type de connexion, de la géométrie du tube, des dimensions de la section et des exigences complètes d'assemblage.
Remarque importante sur le produit
La liste de produits publiée confirme les spécifications des composants suivants :
Quatre manivelles en acier de 6,5 m
Capacité de stand publiée de 250 kg par stand
Seize sections de 3 m de fermes à boulons de 300 × 300 mm, dont quatre sections avec des faces de connexion supplémentaires
Vingt-quatre sections de 3 m de ferme à emboîtement de type F34 de 290 mm
Quatre cubes de coin
Les informations n'établissent pas si les deux ensembles de composants de ferme sont fournis ensemble ou représentent des choix de packages différents.
Il n'établit pas non plus de charge admissible vérifiée pour l'ensemble du système, de hauteur de fonctionnement finale, d'exigences de stabilité du support, de résistance au vent, de ballast, d'ancrage ou d'approbation technique.
Ces exigences doivent être confirmées pour l'équipement de levage réel, la disposition des fermes, les charges attachées et les conditions d'installation.
FAQ
Quelle est la taille de ce système de fermes ?
La taille nominale du cadre est de 12 × 12 m , communément décrite comme 40 × 40 pieds . La désignation impériale est arrondie plutôt qu'une conversion exacte.
Combien de béquilles sont incluses dans la configuration publiée ?
L'ancienne liste de produits spécifie quatre supports de manivelle manuels en acier.
Quelle est la taille de chaque manivelle ?
La taille du stand indiquée est de 6,5 m , soit environ 21,3 pieds. La hauteur de levage et la plage de fonctionnement réellement approuvées doivent être confirmées pour le modèle de stand sélectionné.
Quelle est la capacité de charge des manivelles ?
La liste actuelle indique 250 kg par stand. Il s'agit d'une spécification de stand individuelle et ne détermine pas la charge admissible de l'ensemble du système de fermes.
Ce produit utilise-t-il des fermes à boulons ou des fermes à embout mâle ?
La page publiée répertorie à la fois un ensemble de composants de ferme à boulons de 300 mm et un ensemble de composants de ferme à emboîtement de 290 mm. L'emballage prévu et l'assemblage final doivent être confirmés avant de commander.
Qu'est-ce qui est inclus dans la liste des fermes à boulons de 300 mm ?
La liste actuelle des composants spécifie seize sections de 3 m, dont quatre sections avec des faces de connexion supplémentaires.
Pourquoi la liste des fermes à broches contient-elle 24 sections ?
La liste publiée des composants des fermes à embout comprend vingt-quatre sections de 3 m et quatre cubes d'angle. Leur disposition exacte n'est pas expliquée dans l'ancienne page, la disposition complète doit donc être confirmée par un dessin.
Ce système de fermes comprend-il une couverture de toit ?
Aucun revêtement de toiture n'est spécifié dans la description actuelle du produit. Il doit être traité comme une charpente ouverte à fermes d'éclairage, à moins qu'une configuration de toit différente ne soit confirmée séparément.
Le système peut-il être utilisé à l’extérieur ?
L’aptitude à l’extérieur ne peut être établie à partir de la seule liste des composants. L'exposition au vent, les conditions du sol, la stabilité du support, l'ancrage, les charges suspendues et la configuration complète doivent être évalués avant une utilisation en extérieur.
Les lumières de scène peuvent-elles être suspendues à ce système ?
Le système est commercialisé pour les applications d'éclairage événementiel. Les luminaires réels et les positions de suspension doivent être vérifiés par rapport à la configuration complète de la ferme et du levage.
DragonStage peut-il personnaliser les dimensions ?
Différentes dispositions de fermes et combinaisons de composants peuvent être discutées. Les modifications apportées aux dimensions, au type de connexion, à l'équipement de levage ou au chargement nécessitent une configuration et une vérification révisées.
Quelles informations sont nécessaires pour un devis ?
Veuillez fournir les dimensions requises de la ferme, le type de ferme préféré, les détails du luminaire, le poids total de l'équipement attaché, la hauteur de fonctionnement prévue, l'emplacement intérieur ou extérieur et la quantité requise.
Pourquoi choisir DragonStage
DragonStage fabrique et fournit des systèmes de fermes d'éclairage en aluminium et des composants de support événementiel associés.
Pour un système de 12 × 12 m utilisant quatre manivelles, une sélection précise des composants est importante. L'ensemble complet doit coordonner la disposition des fermes carrées, les supports de levage, les interfaces de support, les connexions d'angle et les positions d'éclairage prévues.
Un dessin et une nomenclature confirmés aident les clients à comprendre exactement ce qui est fourni et si l'équipement convient à l'application prévue.
Demander un devis
Veuillez nous envoyer la configuration de ferme de 12 × 12 m requise, la configuration préférée de ferme à boulons de 300 mm ou de ferme à emboîtement de 290 mm, les détails de l'équipement d'éclairage, la hauteur de levage prévue et l'emplacement d'installation.
DragonStage peut alors examiner le package de composants proposé et fournir un devis basé sur la configuration confirmée.
