poids d'emballage: 1800 kg
Volume d'emballage: 12cbm
| Article | Spécification | Quantité |
| Étape d'assemblage en aluminium | Topping: 4x8ft
(1.22x2,44m) | en bois | 27 PCS |
| Aroupe à étape de 1,22 m | 36 PCS |
| Aprise de 2,44 m | 30 PCS |
| stand avec tube extensible | 40 PCS |
| Base réglable sur scène | 40 PCS |
| Escalier | garniture en bois | total | 8 | mesures | 2 PCS |
Poids d'emballage: 1900kg
Volume d'emballage: 12cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 12h00 (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Poutre de 8,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Pilier de 4,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Tour d'image | Bloc de manche de robinet S | 4pcs |
| Base en acier s | 4pcs |
| Section supérieure S | 4pcs |
| Hoist manuel, BA05 2TONS | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | 1,20 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Poutre supérieure de 8,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,20 m poutre oblique | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Bouchette d'échelle de 6,20 m | 6 ensembles | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 6pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 6pcs |
| 1,20 m | 50 × 3,0 | CL30 289 * 50 | 6pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 0pcs |
| Plaque de connexion à la pince | 2pcs |
| Pince unique | 12pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 179.36 | 1pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre des ailes de 2,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Pilier de 4,00 m d'ailes | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Tour des ailes | Bloc de manche de robinet S | 2pcs |
| Base en acier s | 2pcs |
| Section supérieure S | 2pcs |
| Hoist manuel, BA05 2TONS | 2pcs |
| Section de charnière de robinet, hauteur 1m | 2pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 2pcs |
| SURGIGNAGE Long | 8pcs |
| Accessoire de ferme |
| Coupleur conique et clip et épingle de safrty | entier
|

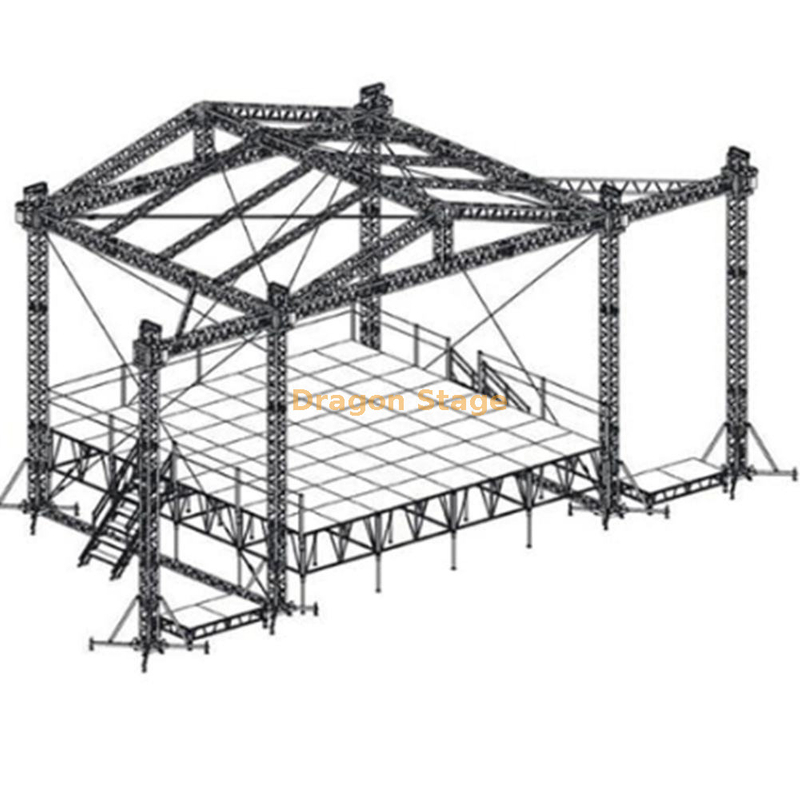

Système de ferme à broche en aluminium pour concerts et événements légers, 12x8x5m, avec ailes de ferme sonores de 2m
Introduction : Les fondements de la production live à grande échelle
Le système de fermes à broche pour travaux légers en aluminium DragonStage est une structure optimisée conçue pour les événements extérieurs de taille moyenne, les concerts et les expositions où une présence importante et un gréement fiable sont requis sans la hauteur extrême ou la capacité de charge des systèmes lourds. Avec des dimensions totales de ferme de 12 mètres de long sur 8 mètres de large et une hauteur structurelle de 5 mètres, ce système offre un espace de représentation couvert et hautement fonctionnel.
Ce système de fermes est classé comme structure Light Duty , donnant la priorité à une logistique efficace et à des temps d'installation plus rapides tout en offrant suffisamment d'espace. Un élément fonctionnel clé est l'inclusion de Sound Truss Wings , s'étendant sur 2 mètres de chaque côté, qui offrent des points de suspension dédiés et stables pour les haut-parleurs line array ou la signalisation latérale, gardant la grille principale dégagée pour l'éclairage et la vidéo. Il s'agit d'un ensemble complet qui comprend une plate-forme de scène intégrée et réglable.
Défis et solutions dans la construction d’événements modernes
Ce système est conçu pour résoudre les obstacles opérationnels et logistiques courants auxquels sont confrontés les organisateurs d'événements axés sur le segment du marché intermédiaire :
Efficacité logistique (Volume/Poids) : Classés comme « Light Duty » et modulaires, la structure et les composants de la scène sont divisés pour une manipulation plus facile. Le système de fermes est emballé dans 12 CBM (1 800 kg) et la scène dans 12 CBM (1 900 kg) , ce qui donne un volume logistique total de 24 CBM pour un transport rationalisé.
Déploiement rapide : l'utilisation du système de connexion Spigot (un simple coupleur conique, un clip de sécurité et un mécanisme à goupille) permet un assemblage et un démontage très rapides et fiables, minimisant ainsi les coûts et le temps de main-d'œuvre sur site.
Support de gréement intégré : La séparation structurelle des charges lumineuses et sonores est cruciale pour la sécurité. Les Sound Truss Wings de 2 m , soutenues par des piliers dédiés, garantissent que les enceintes line array peuvent être suspendues de manière optimale sans compromettre la capacité de charge du toit principal pour les luminaires.
Hauteur de scène réglable : Le système comprend une plate-forme de scène entièrement réglable, qui peut être réglée entre 1,6 m et 2,0 m , offrant la flexibilité nécessaire pour s'adapter aux différentes exigences du site et aux lignes de visibilité du public.
Principales caractéristiques et avantages pour les professionnels de l'événementiel
Le système de fermes à broche en aluminium pour événements légers de concert 12x8x5m est optimisé pour une fonctionnalité élevée et une facilité d'utilisation dans les environnements événementiels.
| Fonctionnalité | Détails des spécifications | Bénéfice client |
| Dimensions hors tout (L x L x H) | 12 mx 8 mx 5 m (fermeture) | Taille idéale pour les concerts de taille moyenne, les événements d'entreprise et les festivals nécessitant un dégagement de hauteur moyenne. |
| Principaux profils de fermes | CS389x389 (Poutre), CS289x289 (Pilier) | Utilise des fermes carrées robustes pour les travées principales et les piliers afin de garantir la rigidité structurelle. |
| Ailes en treillis sonores | 2m de large (de chaque côté) | Fournit des points de montage sûrs et dédiés pour les haut-parleurs, maximisant ainsi la capacité de charge du toit principal. |
| Plateforme de scène incluse | Env. 10,98 mx 7,32 m (27 pièces de terrasse de 4x8 pieds ) | Aire de performance prête à l'emploi avec hauteur réglable de 1,6 m à 2,0 m. |
| Taille du tube principal | Cohérent 50 mm x 3,0 mm | Taille industrielle standard pour fermes légères à moyennes, équilibrant la résistance et le poids. |
| Type de connexion | Robinet (coupleur conique, clip de sécurité, goupille) | Garantit une installation et un démontage rapides, sécurisés et fiables. |
Le forfait comprend une terrasse de scène d'environ 10,98 mx 7,32 m , construite à l'aide de 27 panneaux de finition en bois de 4 x 8 pieds . La hauteur de la scène est contrôlée avec précision par 40 ensembles de supports réglables et de bases réglables, adaptés aux terrains extérieurs inégaux. L'ensemble de la structure en ferme est géré à l'aide de 4 jeux de palans manuels (BA05) pour un assemblage vertical contrôlé de la section de toit.
FAQ pratique pour les professionnels de la scène
Q : Ce système est-il considéré comme robuste ?
R : Non. Il est classé comme « Système de ferme à broche pour travaux légers » et convient mieux à l'éclairage standard, à la signalisation et aux systèmes audio modestes. Pour les exigences de charge extrêmes (par exemple, murs vidéo massifs), une ferme plus résistante serait recommandée.
Q : Quelle est l’empreinte au sol requise ?
R : La structure principale a une empreinte au sol de 12 mx 8 m, plus la zone nécessaire pour les 4 bases de la tour principale et leurs longs stabilisateurs, ce qui augmente considérablement la zone de fonctionnement stable requise pour la sécurité.
Q : Combien de panneaux de scène sont inclus ?
R : Le système de scène comprend 27 morceaux de panneaux de finition en bois de 4 x 8 pieds, qui forment la zone de la plate-forme.
Q : Quelle est la hauteur totale de la structure, toit compris ?
R : La structure en treillis principale a une hauteur de pilier de 4,00 m, mais la hauteur totale du système est indiquée à 5,00 m (hauteur de travail totale).
Fort appel à l’action (CTA)
Pour une infrastructure événementielle efficace, évolutive et sécurisée adaptée aux événements de taille moyenne, choisissez la fiabilité du système de fermes à broche en aluminium DragonStage pour événements légers et concert 12 x 8 x 5 m.
Contactez l'équipe d'ingénierie de DragonStage dès aujourd'hui pour examiner les tableaux de charges et planifier le déploiement de ce système de fermes efficace pour votre prochain événement.
