Système de ferme d'éclairage de portique en aluminium portable 12x6m (Structure d'éclairage de scène de support au sol)

Gentry – poutre d'éclairage de scène portative en aluminium, 12x6m

Volume d'emballage: 4cbm

poids d'emballage: 450 kg

Qu'est-ce qu'une ferme d'éclairage à portique ?

Une ferme d'éclairage de portique est une structure de support au sol portable composée de deux tours verticales reliées par une poutre en treillis horizontale. Il constitue une méthode sûre et efficace pour suspendre l'éclairage de scène, les bannières, les écrans LED et les équipements de production légers sans nécessiter de points de montage permanents.

Comparée aux grands systèmes de fermes de toit, une ferme à portique est plus rapide à assembler, plus facile à transporter et idéale pour les événements temporaires intérieurs et extérieurs.

Aperçu du produit

Ce système de fermes à portique en aluminium portable offre une portée maximale de 12 m avec une hauteur structurelle de 6 m . La conception modulaire permet différentes combinaisons de largeur et de hauteur, ce qui la rend adaptée aux concerts, expositions, festivals et événements d'entreprise.

Le système utilise un mécanisme de levage de bloc de manchon professionnel, permettant de soulever la poutre horizontale en toute sécurité après l'assemblage.

Apprenez-en davantage sur nos solutions d’ingénierie complètes :

https://www.dragontruss.com/engineering-solution.html

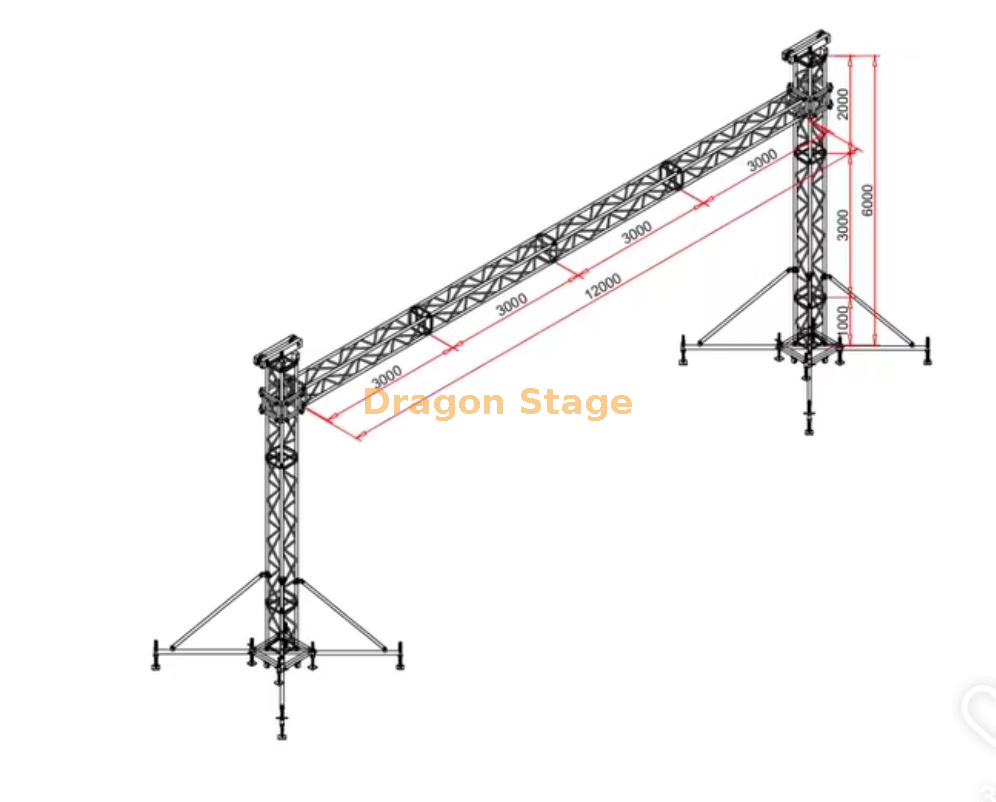

Spécifications clés

Dimensions maximales

• Largeur : 12m

• Hauteur : Jusqu'à 6 m

Configurations réglables

• Largeur : 3,5m à 12m

• Hauteur : 3m à 6m

Principaux composants

• ferme de poutre en aluminium de 389 × 389 mm

• ferme de tour en aluminium de 289 × 289 mm

• Blocs de manchon

• Palans à chaîne manuels de 2 tonnes

• Piètements en acier

• Bases articulées

• Longs stabilisateurs

• Élingues en fibre

• Coupleurs coniques complets, broches et clips de sécurité

Informations sur l'emballage

• Poids : 450 kg

• Volume : 4 m3

Pourquoi choisir un système de fermes à portique ?

Installation rapide

Le système de levage des blocs à manchons permet aux installateurs d'assembler la structure au niveau du sol avant de soulever la poutre en toute sécurité.

En savoir plus sur les méthodes d'installation :

https://www.dragontruss.com/Installation-Methodology-for-Modular-Stage-Truss-Scaffold-Systems.html

Conception modulaire

Différentes longueurs de poutres et hauteurs de tour peuvent être combinées pour créer des configurations adaptées à différents lieux.

Comprendre l'ingénierie modulaire :

https://www.dragontruss.com/Modular-System-Logic-for-Stage-Truss-Scaffold.html

Excellente mobilité

L'ensemble du système est conçu pour des transports répétés et un assemblage rapide, ce qui le rend idéal pour les productions en tournée et les sociétés de location.

Applications typiques

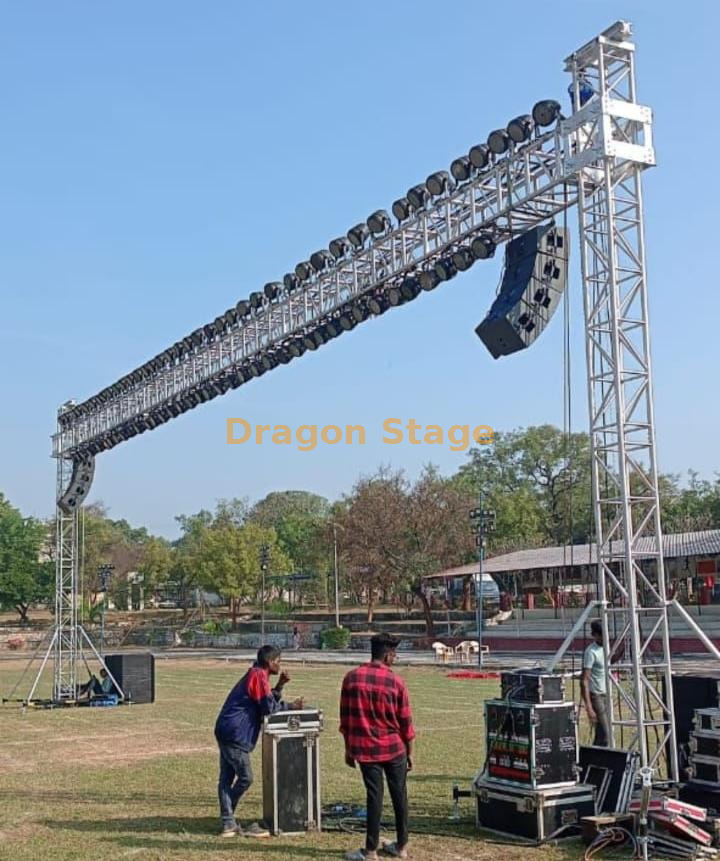

Prise en charge de l'éclairage des concerts

Idéal pour accompagner :

• Phares mobiles

• Calendrier du PAR

• Éclairage de lavage à LED

• Bannières de scène

https://www.dragontruss.com/Concert-Event.html

Événements d'entreprise

Convient pour :

• Conférences

• Lancements de produits

• Cérémonies de remise de prix

• Présentations intérieures

Structures d'entrée d'exposition

Le cadre portique peut également être utilisé comme :

• Passerelle d'entrée

• Zone d'inscription

• Structure de marque

https://www.dragontruss.com/Exhibition-Booth.html

Installations temporaires extérieures

Avec des stabilisateurs et un ballast appropriés, le système de portique convient aux productions temporaires en extérieur.

Exemples d'applications :

https://www.dragontruss.com/applications.html

Considérations techniques

Système de levage de bloc de manchon

Contrairement aux cadres en fermes fixes, les systèmes de portiques utilisent des blocs à manchons et des palans manuels pour soulever la poutre après l'assemblage. Cela améliore la sécurité de l’installation tout en réduisant les travaux en hauteur.

Capacité de chargement

La charge admissible dépend :

• Longueur de travée

• Taille du faisceau

• Hauteur de la tour

• Emplacements des points de suspension

• Conditions de vent

Les calculs de charge doivent toujours être effectués avant l'installation.

https://www.dragontruss.com/load-analysis-for-modular-stage-systems.html

Stabilité structurelle

Les longs stabilisateurs améliorent considérablement la stabilité en augmentant l'empreinte de support efficace.

Lorsqu’un ancrage au sol n’est pas possible, des systèmes de ballast doivent être envisagés.

Recommandations de sécurité :

https://www.dragontruss.com/safety-standards-engineering-constraints.html

Qualité des matériaux

Le système de fermes est fabriqué à partir d’alliages d’aluminium structurels à haute résistance, offrant d’excellentes performances résistance/poids et résistance à la corrosion.

Apprendre encore plus:

https://www.dragontruss.com/Aluminum-Material-Guide-for-Truss-Systems-Structural-Properties-Grade-Comparison-Engineering-Applications-id41161655.html

FAQ

La largeur et la hauteur peuvent-elles être personnalisées ?

Oui. La portée et la hauteur de la tour peuvent être personnalisées en fonction des exigences du projet.

Est-ce que cela peut prendre en charge les écrans LED ?

Oui, à condition que la structure soit conçue en fonction des conditions de chargement et de vent requises.

Est-ce adapté à une utilisation en extérieur ?

Oui. Des stabilisateurs, un ballast ou un ancrage au sol appropriés doivent être utilisés en fonction des conditions du site.

Quelle est la différence entre une ferme à portique et une ferme de toit ?

Une ferme à portique supporte l'équipement à l'aide d'une structure simple à deux tours, tandis qu'une ferme de toit comprend une charpente de toit complète capable de supporter des systèmes d'éclairage et de protection contre les intempéries plus grands.
