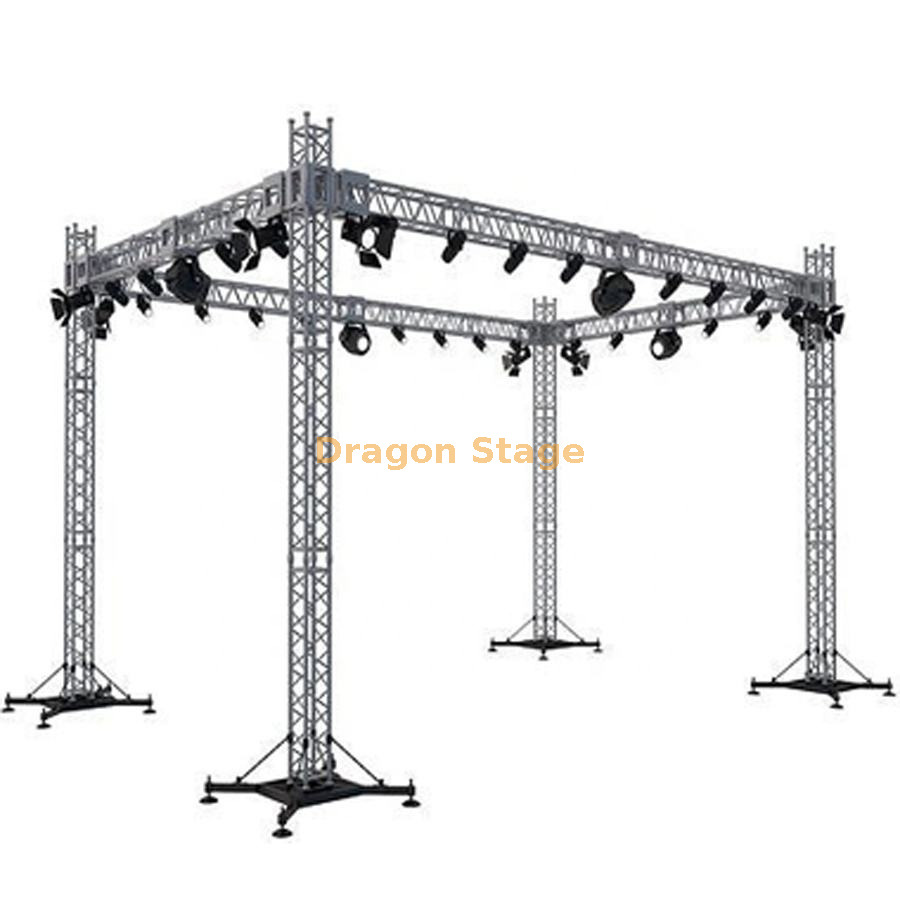

Ce système de ferme d'éclairage en aluminium est une structure de support au sol de 8 m de large × 6 m de profondeur × 7 m de haut , construite avec une ferme à emboîtement de 290 mm , conçue pour l'éclairage de scène professionnel, les concerts et le gréement d'événements en plein air nécessitant une capacité de charge élevée et une stabilité structurelle.
poids d"emballage: 900 kg
volume d"emballage: 7cbm
Article | | Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
Poutre de 8,00 m (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
Poutre de 6,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
6,00 m pilier | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
cube de poutre | 6 visages | CS289 × 289 | 0pcs |
Tour d"image | Bloc de manche de robinet S | 4pcs |
Base en acier s | 4pcs |
Section supérieure S | 4pcs |
Hoist manuel, BA05 2TONS | 4pcs |
Section de charnière de robinet, hauteur 1m | 4pcs |
Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
SURGIGNAGE Long | 16pcs |
Ce système de fermes d'éclairage en alliage d'aluminium est une structure de ferme de support au sol à grande échelle conçue pour la production d'événements professionnels. Avec une taille globale de 8 m de portée, 6 m de profondeur et 7 m de hauteur , il fournit un cadre stable et surélevé pour les luminaires, les écrans LED et les équipements audio.
Construit à l'aide d' une ferme à emboîtement de 290 mm , ce système offre un équilibre fiable entre résistance structurelle et flexibilité modulaire. Il appartient à la catégorie standard des systèmes de fermes d'éclairage et peut être configuré au sein de systèmes de fermes plus larges pour des configurations d'événements évolutives.
Pour la sécurité structurelle, la capacité de charge et les performances en portée sont essentielles. Ce système suit les principes d'ingénierie décrits dans l'analyse de charge pour les systèmes de scène modulaires et est conforme aux normes de sécurité et aux contraintes d'ingénierie , garantissant un fonctionnement sûr sous des charges dynamiques telles que le mouvement de l'éclairage et les forces du vent.
La conception adopte une logique de connexion modulaire basée sur une conception de système modulaire , permettant un assemblage efficace à l'aide de connexions à broches et à broches. Les flux de travail d'installation peuvent être référencés dans la méthodologie d'installation.
Ce système est particulièrement adapté pour :
Grands appareils d"éclairage de concert
Scènes de festival en plein air
Structures d"exposition et d"événements
Systèmes de support au sol à écran LED
Vous pouvez explorer des applications complètes dans les solutions pour concerts et événements et les systèmes de fermes pour événements..
La performance des matériaux est un autre facteur clé. Ce système utilise un alliage d'aluminium certifié, comme expliqué dans la section Matériaux en aluminium certifiés et comparaison de l'aluminium 6061-T6 et 6082-T6..
Pour des solutions de scène complètes, ce système de fermes peut être intégré à des plates-formes de scène pour créer une structure de performance unifiée.
Points forts du produit
Grande portée : 8 m de largeur pour une couverture d"éclairage professionnelle
Profondeur stable : la structure de 6 m améliore la répartition de la charge
Hauteur : 7 m pour un éclairage surélevé et des effets scéniques
Ferme à emboîtement de 290 mm : système modulaire conforme aux normes de l"industrie
Conception de support au sol : aucun montage au plafond requis
Convient aux applications extérieures et intensives
Aperçu de l"ingénierie structurelle
Par rapport aux systèmes de fermes plus petits, cette structure de soutènement de 8 m introduit des considérations techniques supplémentaires :
Contrôle de la portée et de la déflexion
Stabilité de la tour verticale et support de base
Résistance à la charge de vent (critique pour les événements en extérieur)
Répartition de la charge sur les poutres horizontales
Pour une compréhension technique plus approfondie :
Ces facteurs ont un impact direct sur la sécurité et les performances à long terme.
Scénarios d"application
Ce système de fermes d"éclairage de 8 mx 6 m x 7 m est idéal pour :
Systèmes d"éclairage de scène de concert
Festivals de musique en plein air
Structures d"exposition et de salons professionnels
Installations de grands écrans LED
Installations de production en tournée
D'autres scénarios peuvent être trouvés dans les applications de fermes d'éclairage et les applications de scènes d'événements..
FAQ
Quelle est la taille de ce système de fermes ?
Il mesure 8 m de large × 6 m de profondeur × 7 m de haut et est conçu pour les applications événementielles à grande échelle.
Quel type de ferme est utilisé ?
Le système utilise une ferme à emboîtement de 290 mm , une norme largement utilisée dans le gréement événementiel.
Est-ce adapté à une utilisation en extérieur ?
Oui, il est conçu pour les événements en plein air, mais un ancrage et un contrôle de charge appropriés doivent respecter les normes de sécurité..
Besoin d’un système de fermes d’éclairage à grande portée ou d’une configuration personnalisée ?
Parcourez davantage les produits de fermes d'éclairage ou contactez-nous via la page de contact pour une solution professionnelle.
