Qu"est-ce qu"un système de fermes de scène de toit incurvées motorisées ?
Un système de fermes de toit incurvées motorisées est une structure en aluminium de support au sol qui combine une charpente de toit incurvée avec un système de levage de palan électrique à chaîne intégré. Il est conçu pour supporter en toute sécurité les luminaires, les écrans LED, les haut-parleurs line array et les équipements de scène tout en offrant une protection contre les intempéries pour les performances en extérieur.
Par rapport aux systèmes de fermes à levage manuel, les systèmes de toiture motorisés améliorent l"efficacité de l"installation, réduisent les besoins en main d"œuvre et offrent un contrôle de levage plus précis.

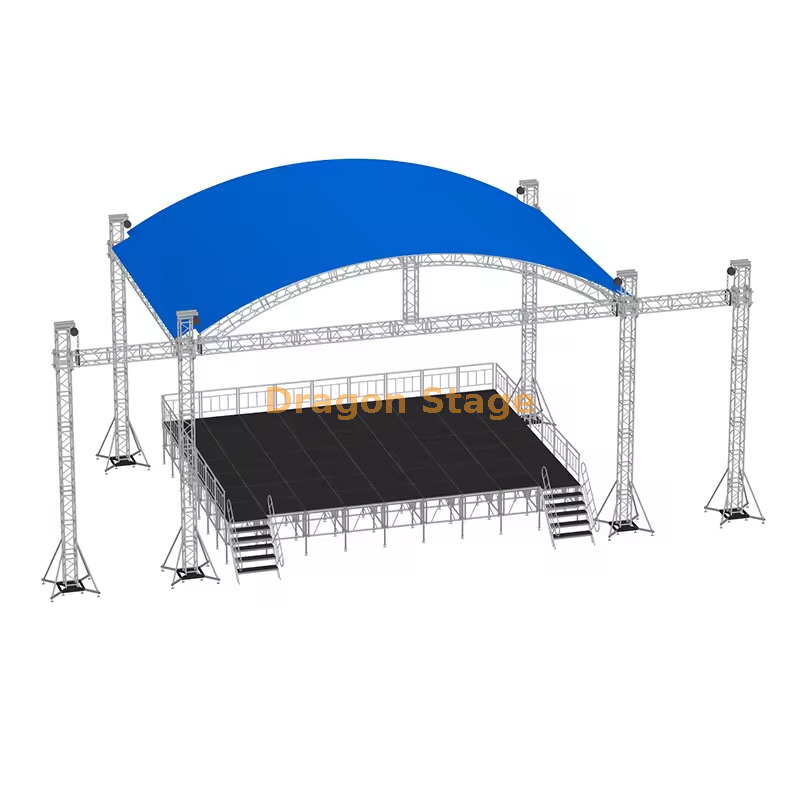

Aperçu du produit
Ce système de toit de scène professionnel présente une portée de 20 m, , une profondeur de 10 m et une hauteur totale de 6 m , ce qui le rend adapté aux concerts, festivals et tournées de taille moyenne à grande.
La structure comprend :
Ferme de toit courbée
Quatre tours de levage
Deux ailes d"enceintes line-array
Système de levage à moteur électrique intégré
auvent de toit en PVC
Structure de soutènement robuste
Apprenez-en davantage sur les solutions d’ingénierie complètes :
https://www.dragontruss.com/engineering-solution.html
poids d"emballage: 2500 kg
Volume d"emballage: 20cbm
Article | | Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
Faisceau de 20,00 m (avant) | 2 ensembles | 3,00 m | 50×4.0 | CS520 × 760 | 12 PCS |
2,00 m | 50×4.0 | CS520 × 760 | 2 pièces |
1,00 m | 50×4.0 | CS520 × 760 | pièces |
Poutre de 10,00 m (côté) | 2 ensembles | 3,00 m | 50×4.0 | CS520 × 760 | 6 pièces |
2,00 m | 50×4.0 | CS520 × 760 | pièces |
1,00 m | 50×4.0 | CS520 × 760 | 2 pièces |
Pilier de 6,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 4 PCS |
2,00 m | 50 × 3,0 | CS389 × 389 | 4 PCS |
1,00 m | 50 × 3,0 | CS389 × 389 | pièces |
Tour | Bloc de manche de robinet l | 4 PCS |
Base en acier L | 4 PCS |
Section supérieure L | 4 PCS |
moteur, 1 tonnes | 4 PCS |
contrôleur pour 8 moteurs | 1 pièce |
Section de charnière de robinet, hauteur 1m | 4 PCS |
Élingue de fibres, BA04,2 tonnes 3M | 4 PCS |
Long stabilisateur | 16 PCS |
Article | | Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
Pilier | 2 ensembles | 2,00 m | 50 × 3,0 | CS289 × 289 | 2 pièces |
Poutre supérieure de 10,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 3 pièces |
2,00 m | 50 × 3,0 | CS289 × 289 | pièces |
1,00 m | 50 × 3,0 | CS289 × 289 | 1 pcs |
Poutre en arc de 22,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 12 PCS |
2,00 m | 50 × 3,0 | CS289 × 289 | 4 PCS |
.00 m | 50 × 3,0 | CS289 × 289 | pièces |
Ferme d"échelle de 22,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | CL40,389 * 50 | 24 PCS |
2,00 m | 50 × 3,0 | CL40,389 * 50 | 8 pcs |
.00 m | 50 × 3,0 | CL40,389 * 50 | pièces |
Composants du toit | | Spigot Multi Cube, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2 pièces |
| Plaque de connexion à la pince | 2 pièces |
| Pince unique | 128 pièces |
| Pince à double | 8 pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 408.96 | 1 pcs |
Article | | Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
Poutre d"ailes de 2,00 m | 2 ensembles | 3,00 m | 50×4.0 | CS520 × 760 | pièces |
2,00 m | 50×4.0 | CS520 × 760 | 2 pièces |
1,00 m | 50×4.0 | CS520 × 760 | pièces |
Pilier 6,00 m d"ailes | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 2 pièces |
2,00 m | 50 × 3,0 | CS389 × 389 | 2 pièces |
1,00 m | 50 × 3,0 | CS389 × 389 | pièces |
Tour des ailes | Bloc de manche de robinet l | 2 pièces |
Base en acier L | 2 pièces |
Section supérieure L | 2 pièces |
moteur 1Tons | 2 pièces |
Section de charnière de robinet, hauteur 1m | 2 pièces |
Élingue de fibres, BA04,2 tonnes 3M | 2 pièces |
Long stabilisateur | 8 pcs |
Accessoire de ferme | | Coupleur conique et clip et épingle de safrty | entier
|
Pourquoi choisir une ferme de toit motorisée ?
Installation plus rapide
Les palans électriques à chaîne soulèvent le toit en toute sécurité après l"assemblage au sol, réduisant considérablement le temps d"installation par rapport aux systèmes de levage manuels.
En savoir plus sur les méthodes d"installation :
https://www.dragontruss.com/Installation-Methodology-for-Modular-Stage-Truss-Scaffold-Systems.html
Sécurité améliorée
Le levage motorisé minimise les manipulations manuelles en hauteur et permet une meilleure synchronisation lors de l"élévation du toit.
Ingénierie de sécurité :
https://www.dragontruss.com/safety-standards-engineering-constraints.html
Avantages du toit incurvé
Le profil de toit incurvé offre :
Un meilleur drainage des eaux de pluie
Performances éoliennes améliorées
Une apparition sur scène plus attrayante
Répartition efficace de la charge
Comprendre les chemins de charge structurelle :
https://www.dragontruss.com/load-analysis-for-modular-stage-systems.html
Applications typiques
Scènes de concert en plein air
Conçu pour :
https://www.dragontruss.com/Concert-Event.html
Productions en tournée
La conception modulaire permet un transport et un assemblage répétés pour les compagnies en tournée.
https://www.dragontruss.com/Temporary-Stage-Truss-Systems-for-Touring-Productions.html
Grands événements d"entreprise
Convient pour :
Caractéristiques d"ingénierie
Tours de bloc à manchon motorisées
Le système de blocs manchons permet d"assembler la toiture en toute sécurité au niveau du sol avant d"être soulevée dans sa position finale à l"aide de moteurs électriques synchronisés.
Faisceau principal robuste
Les poutres avant et latérales utilisent des fermes robustes de 520 × 760 mm , offrant une excellente rigidité pour l'éclairage et les équipements suspendus.
Géométrie du toit incurvé
Contrairement aux systèmes de toit plat, le profil incurvé répartit les charges structurelles plus efficacement tout en créant une apparence scénique plus emblématique.
Ailes de haut-parleur indépendant
Les tours de haut-parleurs séparées réduisent la charge supplémentaire sur le toit principal tout en permettant une meilleure couverture sonore et une configuration du système plus flexible.
Construction modulaire
Les sections individuelles de la ferme peuvent être remplacées ou agrandies, ce qui rend le système adaptable à différentes tailles de scène.
Découvrez l’ingénierie modulaire :
https://www.dragontruss.com/Modular-System-Logic-for-Stage-Truss-Scaffold.html
Qualité des matériaux et de la structure
Le système est fabriqué à partir d’un alliage d’aluminium structurel à haute résistance, offrant :
Excellent rapport résistance/poids
Résistance à la corrosion
Longue durée de vie
Performance fiable pour une utilisation répétée en extérieur
Guide d"ingénierie des matériaux :
https://www.dragontruss.com/Aluminum-Material-Guide-for-Truss-Systems-Structural-Properties-Grade-Comparison-Engineering-Applications-id41161655.html
FAQ
Pourquoi choisir des moteurs électriques plutôt que des palans manuels ?
Les moteurs électriques améliorent considérablement l’efficacité du levage, réduisent les besoins en main-d’œuvre et assurent une élévation du toit plus fluide et synchronisée.
Les dimensions de la scène peuvent-elles être personnalisées ?
Oui. Les configurations de largeur, de profondeur, de hauteur, de forme du toit et d’aile d’enceinte peuvent toutes être personnalisées.
Les murs LED peuvent-ils être suspendus ?
Oui. La structure du toit est conçue pour supporter l"éclairage, les écrans LED et les systèmes audio professionnels lorsqu"elle est conçue dans les limites de charge admissibles.
Ce système est-il adapté aux installations permanentes ?
Bien qu"il soit principalement conçu comme un système événementiel modulaire, il peut également être utilisé pour des installations temporaires à long terme avec une conception technique appropriée.
