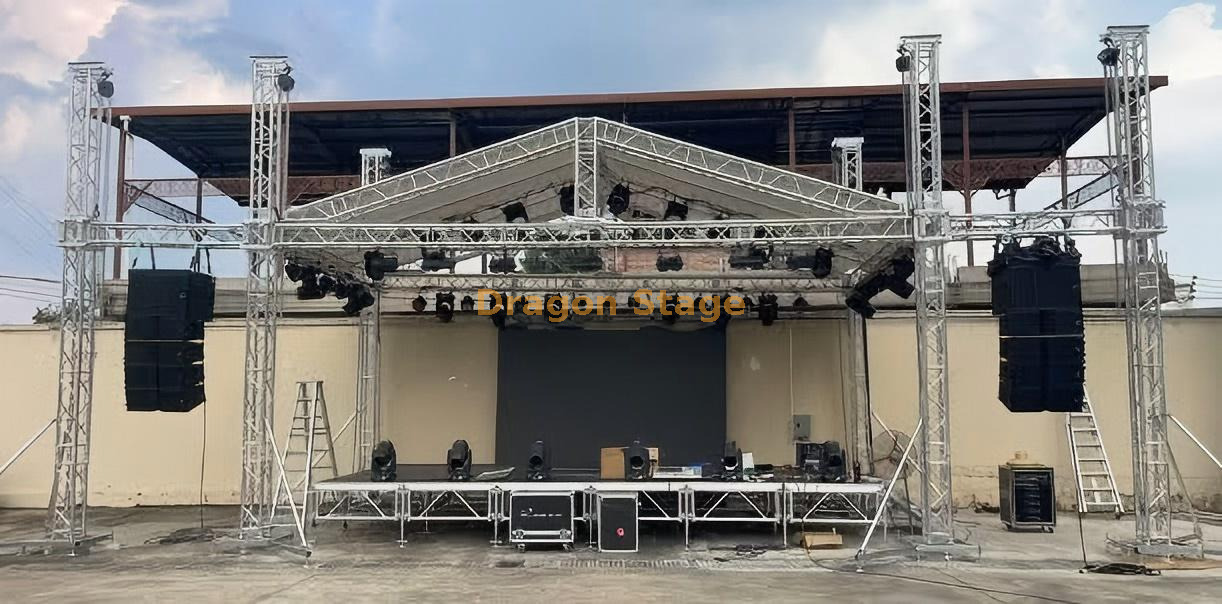

Système de fermes de toit en aluminium pour l'extérieur, 8x6x5m, avec deux ailes de haut-parleur de 2m
Brève description
Le système de fermes de toit en aluminium extérieur DragonStage 8 x 6 x 5 m est une structure de toit événementielle modulaire pour les concerts, les festivals, les cérémonies et les productions temporaires en plein air. La structure principale mesure environ 8 m de large × 6 m de profondeur × 5 m de haut et comprend deux ailes d'enceintes latérales de 2 m de large , offrant des emplacements dédiés pour le line array ou l'équipement de production auxiliaire en fonction de la configuration de charge finale du projet. Stade du Dragon
Informations sur le produit
| Spécification | de l'article |
| Marque | Scène du Dragon |
| Type de produit | Système de fermes de toit en aluminium |
| Taille de la structure principale | 8 m de largeur × 6 m de profondeur × 5 m de hauteur |
| Style de toit | Toit en pointe/en pente |
| Ailes de haut-parleur | 2 pièces |
| Largeur de l'aile | Env. 2 m chacun |
| Matériau principal | Ferme en aluminium |
| Type d'installation | Structure temporaire modulaire |
| Application | Concert / Festival / Événement extérieur / Cérémonie |
| Personnalisation | Disponible |
poids d'emballage: 1580 kg
volume d'emballage: 11cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 8,00 m (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4 pièces |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| Faisceau de 6,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4 pièces |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| Pilier de 4,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4 pièces |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 4 pièces |
| cube de poutre | 6 visages | CS289 × 289 | 0 pièces |
| Tour à ossature | Bloc de manchon de robinet S | 4 pièces |
| Base en acier s | 4 pièces |
| Section supérieure S | 4 pièces |
| Hoist manuel, BA05 2TONS | 4 pièces |
| Section de charnière de robinet, hauteur 1m | 4 pièces |
| Élingue de fibres, BA04,2 tonnes 3M | 4 pièces |
| Long stabilisateur | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | 0,80 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 6,00 m de poutre de haut | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| Pourse oblique de 4,20 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4 pièces |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4 pièces |
| Ferme d'échelle de 4,20 m | 4 ensembles | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 4 pièces |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 0 pièces |
| 1,20 m | 50 × 3,0 | CL30 289 * 50 | 4 pièces |
| Composants du toit | 4 | Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| 5 | Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 0 pièces |
| 1 | Plaque de connexion à la pince | CS289 × 289 | 2pcs |
| Pince unique | 8pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 103.36 | 1pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre d'ailes de 2,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| Pilier Ailes 4,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Tour des ailes | Bloc de manchon de robinet S | 2pcs |
| Base en acier s | 2pcs |
| Section supérieure S | 2pcs |
| Hoist manuel, BA05 2TONS | 2pcs |
| Section de charnière de robinet, hauteur 1m | 2pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 2pcs |
| Long stabilisateur | 8pcs |
| Accessoire de ferme |
| Coupleur conique et clip et épingle de safrty | entier
|
Description du produit
Le système de fermes de toit en aluminium DragonStage 8x6x5m est conçu pour les projets d'événements temporaires qui nécessitent une structure de toit de scène couverte compacte ainsi que des positions latérales dédiées pour l'équipement sonore.
La structure principale du toit mesure environ 8 m de large, 6 m de profondeur et 5 m de haut . Son profil de toit pointu crée une apparence de scène d'événement plus définie qu'un toit plat tout en organisant également la zone des fermes aériennes pour l'éclairage et d'autres équipements de production.
Pour les clients comparant des structures de toit en pente similaires, voir Système de fermes de toit à cadre en A typique . Pour d'autres formes de toit et tailles de systèmes, voir Fermes de toit..
Le système comprend également deux ailes latérales, d'environ 2 m de large chacune , positionnées à l'extérieur de la structure principale du toit. Ces ailes peuvent être utilisées comme emplacements dédiés pour des haut-parleurs line array ou d'autres équipements événementiels auxiliaires en fonction de la charge finale et de la disposition du gréement. Stade du Dragon
Disposition de la structure principale
Le produit peut être compris comme trois sections fonctionnelles :
Structure de toit principale : 8 m × 6 m × 5 m
Aile gauche du haut-parleur : env. 2m de large
Aile droite du haut-parleur : env. 2m de large
Cette disposition sépare la zone centrale du toit des positions latérales d'insonorisation.
Ceci est utile lorsque l'équipe de production souhaite que les poutres principales du toit se concentrent sur l'éclairage et la production scénique tandis que les systèmes de sonorisation gauche et droit sont disposés indépendamment.
Pourquoi utiliser des ailes de haut-parleur séparées ?
Pour de nombreuses configurations de concerts, les systèmes line array sont mieux positionnés à l’extérieur de l’ouverture principale de la représentation plutôt que directement sous le toit principal.
Des ailes séparées peuvent aider à organiser :
positions du réseau de lignes gauche/droite
éclairage de la scène principale
lignes de visibilité
acheminement des câbles
séparation des équipements audio et d'éclairage
Les ailes des enceintes ne doivent pas être considérées comme ayant une capacité de suspension universelle. Le modèle d'enceinte réel, la quantité, le poids total suspendu, le point de suspension et la configuration structurelle complète doivent être confirmés avant la production.
Pour des applications plus larges du système de concert, voir Concert Event.
Principales caractéristiques
Env. 8 m de largeur × 6 m de profondeur × 5 m de hauteur
Profil de toit en pointe/en pente
Deux ailes d'enceintes de 2 m de large
Construction modulaire en treillis d'aluminium
Zones de toit et d'insonorisation séparées
Convient pour l'installation temporaire d'événements en plein air
Conçu pour des montages et démontages répétés
Peut être personnalisé pour différentes tailles de salle
Peut être combiné avec des systèmes d'éclairage, de son, de scène et de LED selon les exigences du projet
Applications typiques
Concerts en plein air
Petits et moyens festivals
Événements religieux et religieux
Représentations publiques
Scènes de divertissement de mariage
Événements corporatifs en plein air
Célébrations communautaires
Production d'événements en tournée
Option plateforme de scène
Les informations produit confirmées dont je dispose définissent la structure de la ferme de toit et les ailes des haut-parleurs , mais elles n'établissent pas clairement une taille de plate-forme de scène correspondante pour ce SKU.
Si une plateforme complète est requise, DragonStage peut ajouter une plateforme de scène correspondante selon :
Cela évite de supposer qu’une configuration d’étage fixe est automatiquement incluse avec chaque commande de fermes de toit.
Installation modulaire
Le toit, la tour, l'aile et les composants de ferme associés sont conçus comme un système événementiel temporaire modulaire afin que la structure puisse être démontée après utilisation et transportée vers un autre lieu.
Pour connaître les principes généraux de montage et d'assemblage, voir Méthodologie d'installation pour les systèmes de scènes, de fermes et d'échafaudages modulaires..
Note technique importante
Les dimensions du produit confirmées sont :
La description actuelle du produit indexé présente également le système comme destiné à une utilisation en plein air pour les concerts et les événements. Stade du Dragon
Ces dimensions n’établissent pas à elles seules :
charge admissible sur le toit
poids de line-array autorisé
charge d'éclairage
indice de vent
besoin de ballast
exigence d'ancrage
facteur de sécurité
approbation technique spécifique au projet
Ces valeurs dépendent de l'équipement réel, du site, de l'état de la couverture du toit, des portées, de la disposition des supports et de la structure finale.
Pour cette distinction, voir Normes de sécurité et contraintes techniques.
FAQ
Quelle est la taille globale de ce système de fermes de toit ?
La structure principale mesure environ 8 m de large × 6 m de profondeur × 5 m de haut . .
Quel type de toit utilise-t-il ?
Il utilise une configuration de toit en pointe/en pente .
Combien d'ailes d'enceintes sont incluses ?
La structure comprend deux ailes d'enceintes latérales.
Quelle est la largeur de chaque aile d’enceinte ?
Chaque aile latérale mesure environ 2 m de large. . Dragon Stage
Les enceintes line array peuvent-elles être suspendues aux ailes ?
Les ailes sont destinées à servir de positions dédiées au support sonore, mais le poids, la quantité et la configuration de la suspension réels des haut-parleurs doivent être confirmés pour le projet.
La plateforme de scène est-elle incluse ?
Les informations sur le produit actuellement confirmées ne définissent pas clairement les dimensions de la scène et de la plate-forme, la plate-forme doit donc être confirmée séparément dans l'offre plutôt que supposée.
L'éclairage peut-il être installé sur la ferme de toit ?
Oui, l'éclairage est une application typique des systèmes de fermes de toit événementiels, mais la quantité de luminaires, le poids individuel et les positions de suspension doivent être confirmés avant de finaliser la structure.
Les dimensions peuvent-elles être personnalisées ?
Oui. La largeur du toit, la profondeur, la hauteur, la largeur des ailes et la disposition complète du système événementiel peuvent être personnalisées.
Peut-il être utilisé à l'extérieur ?
Il est conçu comme un produit en treillis pour événements extérieurs, mais les exigences réelles en matière de gestion du vent, de ballast, d'ancrage et de couverture de toit doivent être vérifiées pour le site d'installation.
De quelles informations avez-vous besoin pour un devis ?
Veuillez envoyer la taille du toit requise, le lieu de l'événement, le modèle et la quantité d'enceintes, l'équipement d'éclairage, l'utilisation intérieure/extérieure et si une plate-forme de scène ou un auvent est requis.
Pourquoi choisir DragonStage
DragonStage fournit à la fois des systèmes de fermes de toit et des produits Stage Platform pour les applications de concerts et d'événements temporaires.
Pour un système de toiture avec ailes d'enceintes, la question importante n'est pas seulement les dimensions extérieures. La charge des enceintes, la disposition de l'éclairage, la taille de la plate-forme, la couverture du toit, le site d'installation et l'utilisation finale doivent être pris en compte ensemble avant que la liste complète des composants ne soit finalisée.
CTA doux
Pour un devis, veuillez fournir :
largeur de toit requise × profondeur × hauteur
lieu de l'événement
modèle et quantité d'enceintes
poids approximatif des enceintes suspendues
exigences en matière d'équipement d'éclairage
si un auvent de toit est nécessaire
si une plateforme de scène est nécessaire
taille et hauteur de scène requises
Nous pouvons alors confirmer la configuration appropriée du toit, de l’aile et de la scène.
