Poids d'emballage: 4050kg
volume d'emballage: 40cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 20,00 m (avant) | 3 ensembles | 3,00 m | 50 × 3,0 | CS500 × 600 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 3pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| Poutre 18,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS500 × 600 | 12pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| Pilier 7,00 m | 6 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| cube de poutre | 6 visages | CS500 × 600 | 0pcs |
| Tour d'image | Bloc de manche de robinet m | 6pcs |
| Base en acier m | 6pcs |
| Section supérieure M | 6pcs |
| Hoist manuel, BA05 2TONS | 6pcs |
| Section de charnière de robinet, hauteur 1m | 6pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 6pcs |
| SURGIGNAGE Long | 24pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 3 ensembles | 2,00 m | 50 × 3,0 | CS389 × 389 | 3pcs |
| 18,00 m de poutre supérieure | 1 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 10,20 m poutre oblique | 6 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,20 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 10 10 m de serre d'échelle | 14 ensembles | 3,00 m | 50 × 3,0 | CL40,389 * 50 | 28pcs |
| 2,00 m | 50 × 3,0 | CL40,389 * 50 | 14pcs |
| 2,20 m | 50 × 3,0 | CL40,389 * 50 | 14pcs |
| Composants de toit | 4 | Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS389 × 389 | 2pcs |
| 5 | Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS389 × 389 | 1pcs |
| 1 | Plaque de connexion à la pince | CS389 × 389 | 3pcs |
| Pince unique | 28pcs |
| Pince à double | 12pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 525.76 | 1pcs |
La référence en matière d'infrastructure pour les méga-événements

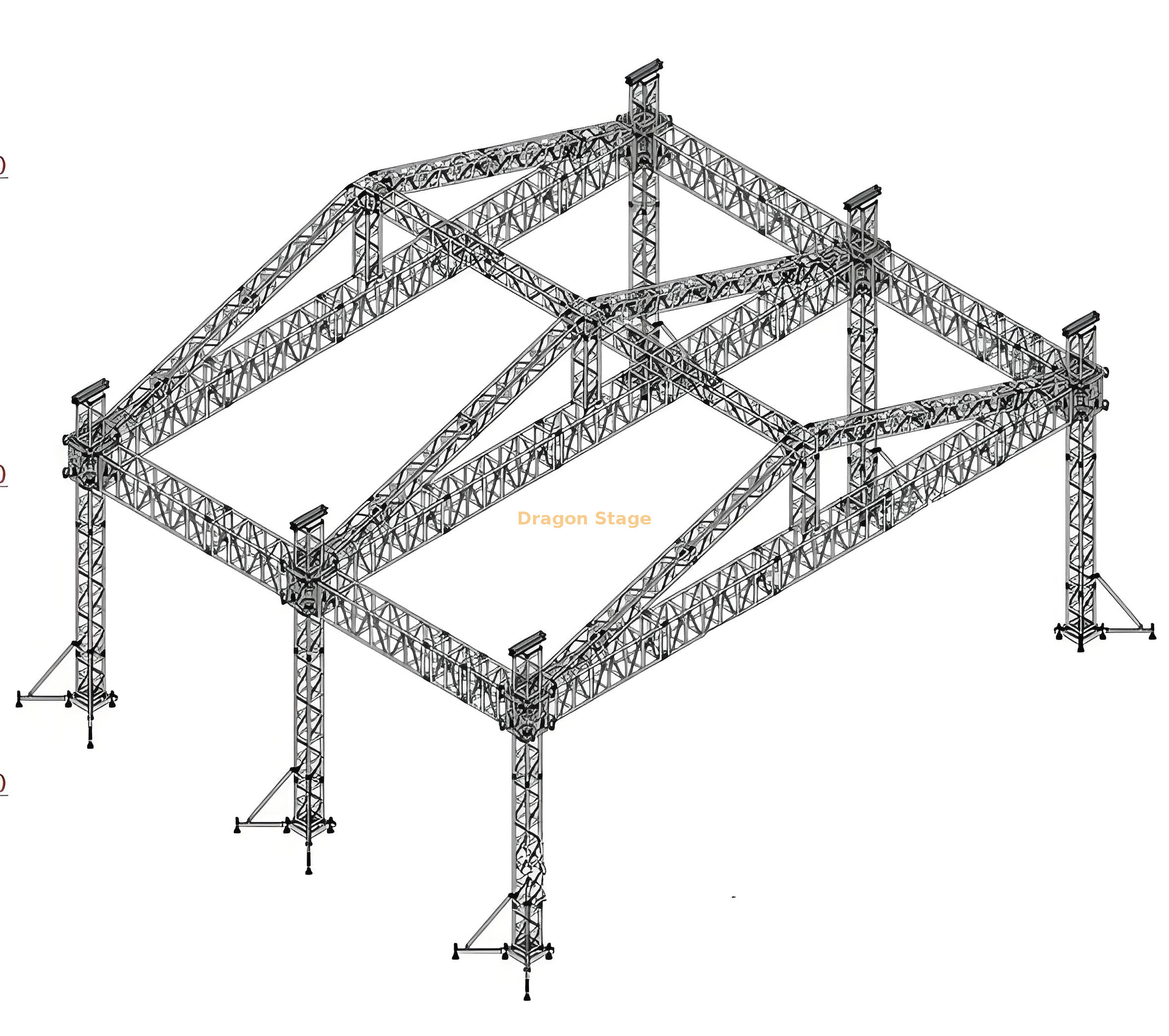

Ce système de fermes de toit en aluminium robuste de 20 m (L) x 18 m (P) x 8 m (H) est le premier choix pour les entreprises de production ayant besoin d'une échelle, d'une hauteur et d'une fiabilité maximales pour des événements extérieurs de grand format. Conçue pour supporter les demandes de charge massives des concerts modernes, des festivals de musique électronique et des vitrines d'entreprise, cette structure garantit un environnement aérien robuste et sécurisé pour les artistes et l'équipement technique.
Spécifications de base pour des performances sans compromis
Conçu pour une intégrité structurelle supérieure, ce système utilise des composants de haute qualité :
Dimensions hors tout (L x P x H) : 20 mètres x 18 mètres x 8 mètres (offrant une couverture de toit exceptionnelle de 360 mètres carrés et une hauteur libre impressionnante).
Matériau : alliage d'aluminium à haute résistance (généralement 6082-T6 , assurant une capacité de charge élevée tout en restant transportable).
Ferme de poutre principale : ferme carrée CS500x600 (tube principal 50 mm x 3,0 mm), utilisée pour un support de travée horizontale maximal.
Ferme de pilier/support : ferme carrée CS389x389 (tube principal 50 mm x 3,0 mm), offrant une solide stabilité verticale.
Type de connexion : connexion à broche (raccord à broches et conique), permettant un montage et un démontage rapides et sans boulons.
Auvent de toit : matériau PVC haute densité et imperméable (couleurs personnalisées disponibles, couvrant environ 525,76 mètres carrés).
Fonctionnalités professionnelles et avantages du système
Système de tour de support au sol intégré : La structure est construite autour d'une configuration de tour à cadre robuste , comprenant des bases en acier , à blocs de manchons à broche et de puissants palans manuels (2 tonnes) . Ce système permet un levage sûr, contrôlé et efficace de la structure massive du toit.
Stabilité exceptionnelle : soutenu par six piliers verticaux robustes et renforcé par 24 longs stabilisateurs , le système atteint une stabilité latérale et une résistance au vent exceptionnelles, répondant aux normes de sécurité strictes pour le déploiement en extérieur.
Capacité de charge optimisée : L'utilisation de la série CS500x600 pour les poutres principales garantit la résistance nécessaire pour suspendre de lourdes charges utiles, notamment plusieurs lignes de haut-parleurs, des luminaires mobiles élaborés et de vastes murs vidéo LED.
Logistique modulaire et efficace : le recours à des longueurs standardisées de fermes carrées avec des connexions rapides par embout simplifie le volume de transport (environ 40 CBM au total) et réduit considérablement le temps d'installation sur site et les coûts de main-d'œuvre.
Conception de toit en pente (implicite) : L'inclusion de composants spécifiques de poutres obliques et en échelle indique une conception de toit en pente professionnelle, ce qui est essentiel pour un ruissellement efficace de l'eau et une rigidité structurelle supplémentaire dans des conditions météorologiques variables.
Choisissez ce système pour une solution structurellement solide, visuellement dominante et opérationnellement efficace pour vos plus grandes productions.
