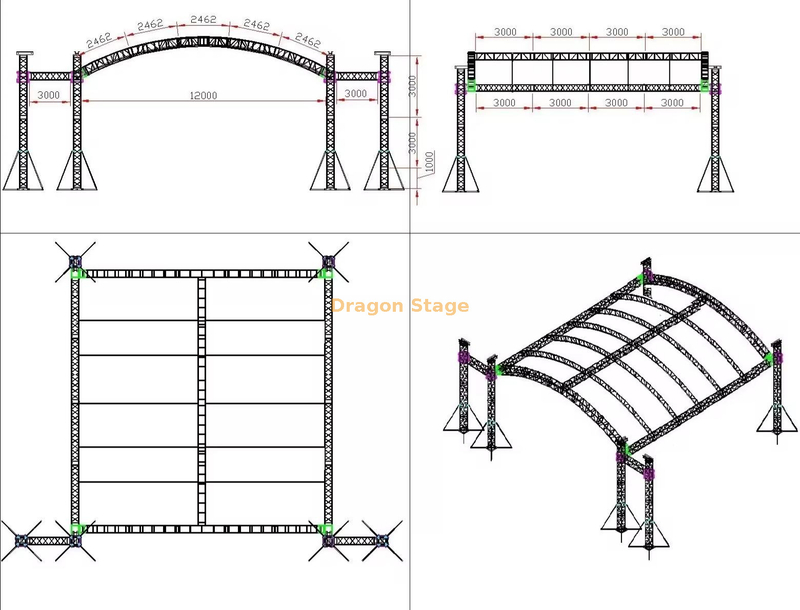

Ce système de fermes de toit en arc d'aluminium de 12 × 12 × 6 m avec ailes de haut-parleur de 3 m est conçu pour les concerts à grande échelle et les événements en plein air nécessitant une toiture stable et un support audio professionnel. La structure du toit en arc améliore la répartition de la charge et la résistance au vent, tandis que les ailes des haut-parleurs fournissent un support dédié aux systèmes line array. Pour la sécurité structurelle et la validation technique, reportez-vous à la logique du système modulaire , d'analyse de charge par étapes et aux normes de sécurité.
Nom du produit : système de fermes de toit en arc d'aluminium avec ailes de haut-parleur
Taille : 12 m × 12 m × 6 m
Type de structure : système de fermes de toit en arc (incurvé)
Caractéristique : ailes de haut-parleurs intégrées de 3 m pour le support de réseau de lignes
Application : scène de concert, scène de festival en plein air, gréement d'événements professionnels
Matériau : alliage d'aluminium à haute résistance
Type de système : structure de ferme modulaire
Installation : assemblage modulaire rapide (voir méthodologie d'installation )
Découvrez notre robuste système de fermes de toit en aluminium de 12 mx 12 m avec une hauteur de 6 m et deux ailes de haut-parleur de 3 m de large. Idéal pour les grands concerts et événements en plein air, cet auvent modulaire robuste est conçu pour un assemblage rapide et un support fiable des équipements d'éclairage, de son et de LED.
poids d'emballage: 1930 kg
volume d'emballage: 14cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 12h00 (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8 pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | PCS |
| 1,00 m | 50 × 3,0 | CS389 × 389 | PCS |
| 6,00 m pilier | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4 PCS |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4 PCS |
| 1,00 m | 50 × 3,0 | CS289 × 289 | PCS |
| Tour | Bloc de manche de robinet S | 4 PCS |
| Base en acier s | 4 PCS |
| Section supérieure S | 4 PCS |
| Hoist manuel, BA05 2TONS | 4 PCS |
| Section de charnière de robinet, hauteur 1m | 4 PCS |
| Élingue de fibres, BA04,2 tonnes 3M | 4 PCS |
| SURGIGNAGE Long | 16 PCS |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre supérieure de 12,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4 PCS |
| 2,00 m | 50 × 3,0 | CS289 × 289 | PCS |
| 1,00 m | 50 × 3,0 | CS289 × 289 | PCS |
| Poutre à arc de 14,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 8 pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | PCS |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 4 PCS |
| Bouchette d'échelle de 14,00 m | 5 ensembles | 3,00 m | 50 × 3,0 | CL40,389 * 50 | 20 PCS |
| 2,00 m | 50 × 3,0 | CL40,389 * 50 | PCS |
| 1,00 m | 50 × 3,0 | CL40,389 * 50 | 10 PCS |
| Composants de toit |
| Spigot Multi Cube, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2 PCS |
| Pince unique | 20 PCS |
| Connecteur de fermeture de courbe | 4 PCS |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 216.48 | 1 pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre des ailes de 2,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | PCS |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2 PCS |
| 1,00 m | 50 × 3,0 | CS389 × 389 | PCS |
| Pilier 6,00 m d'ailes | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 2 PCS |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2 PCS |
| 1,00 m | 50 × 3,0 | CS289 × 289 | PCS |
| Tour des ailes | Bloc de manche de robinet S | 2 PCS |
| Base en acier s | 2 PCS |
| Section supérieure S | 2 PCS |
| Hoist manuel, BA05 2TONS | 2 PCS |
| Section de charnière de robinet, hauteur 1m | 2 PCS |
| Élingue de fibres, BA04,2 tonnes 3M | 2 PCS |
| SURGIGNAGE Long | 8 pcs |
| Accessoire de ferme |
| Coupleur conique et clip et épingle de safrty | entier
|
Pourquoi ce produit est recommandé
Aperçu de l'ingénierie structurelle
Ce système comprend deux zones structurelles critiques :
1. Structure de ferme de toit en arc
Fournit un support de charge aérienne (éclairage, LED, gréement)
La géométrie de l'arc améliore la répartition des charges et réduit la concentration des contraintes
2. Structure de l'aile du haut-parleur
Facteurs d'ingénierie clés
Une mauvaise répartition de la charge sur les ailes des enceintes peut provoquer un déséquilibre ou des problèmes de contraintes structurelles.
Scénarios d'application
Ce système est largement utilisé dans :
FAQ
À quoi servent les ailes d’enceinte dans un système en treillis ?
Les ailes de haut-parleur sont utilisées pour supporter les haut-parleurs line array, offrant une couverture audio stable et correctement positionnée.
Pourquoi choisir une ferme de toit en arc au lieu d’un toit plat ?
Les fermes de toit en arc offrent une meilleure répartition de la charge, une meilleure résistance au vent et une plus grande stabilité structurelle.
Ce système peut-il prendre en charge des enceintes line array lourdes ?
Oui, mais les calculs de charge doivent être effectués correctement à l'aide de normes d'analyse de charge. .
Ce système est-il adapté aux tournées ?
Oui, sa conception modulaire permet un assemblage et un transport rapides, ce qui le rend idéal pour les productions en tournée.
Dragon Stage est un fabricant professionnel de systèmes de scène et de fermes possédant une expérience événementielle mondiale. En savoir plus :
fabricant professionnel de fermes de scène
Vérifier la fiabilité :
Dragon Stage est-il fiable ?
Si vous prévoyez un concert à grande échelle ou un événement en plein air avec des systèmes audio professionnels, ce système de fermes de toit en arc avec ailes de haut-parleur constitue une solution complète et fiable.
