Dragon Stage
poids d'emballage: 4560kg
volume d'emballage: 34cbm
| Article | Spécification (fermeture carrée) | Qté | ||||||
| longueur | tube principal (mm) | taille (mm) | ||||||
| Faisceau de 15,00 m (avant) | 4 ensembles | 3,00 m | 50×3,0 | CS389 × 389 | 20 pièces | |||
| 2,00 m | 50×3,0 | CS389 × 389 | 0 pièces | |||||
| 1,00 m | 50×3,0 | CS389 × 389 | 0 pièces | |||||
| 27,00 m Faisceau(côté) | 2 ensembles | 3,00 m | 50×3,0 | CS389 × 389 | 18 pcs | |||
| 2,00 m | 50×3,0 | CS389 × 389 | 0 pièces | |||||
| 1,00 m | 50×3,0 | CS389 × 389 | 0 pièces | |||||
| Pilier de 7,00 m | 8 ensembles | 3,00 m | 50×3,0 | CS389 × 389 | 16 pièces | |||
| 2,00 m | 50×3,0 | CS389 × 389 | 0 pièces | |||||
| 1,00 m | 50×3,0 | CS389 × 389 | 8 pièces | |||||
| cube de poutre | Cube à robinet 389x389 | 0 pièces | ||||||
| Tour à ossature | Bloc de manchon de robinet S | 8 pièces | ||||||
| Base en acier S | 8 pièces | |||||||
| Section supérieure S | 8 pièces | |||||||
| 1. Marque de scène Dragon, charge: 1000 kg, 2. Longueur de la chaîne: 25 m, 3. levage vitesse: 4 m/min, 4. 380V-3phrase-50HZ 5. Double frein 6. Chaîne de levage G100, respectant un facteur de sécurité de 8:1/10:1. 7. Avec prise Europe 0,5 M 4Pin-16A 8. étanche : IP54 | 8 pièces | |||||||
| 1 contrôle 8 pièces, avec étui à poignée | 1 PCS | |||||||
| Section de charnière à broche, hauteur 1 m | 8 pièces | |||||||
| Élingue fibre,BA04,2 tonnes 3m | 8 pièces | |||||||
| Long stabilisateur | 32 pièces | |||||||
| Article | Spécification (fermeture carrée) | Qté | ||||||
| longueur | tube principal (mm) | taille (mm) | ||||||
| Pilier de toit | 4 ensembles | 1,50 m | 50×3,0 | CS289 × 289 | 4 pièces | |||
| Poutre supérieure de 27,00 m | 1 ensembles | 3,00 m | 50×3,0 | CS289 × 289 | 9 pièces | |||
| 2,00 m | 50×3,0 | CS289 × 289 | 0 pièces | |||||
| 1,00 m | 50×3,0 | CS289 × 289 | 0 pièces | |||||
| Faisceau oblique de 7,70 m | 8 ensembles | 3,00 m | 50×3,0 | CS289 × 289 | 16 pièces | |||
| 2,00 m | 50×3,0 | CS289 × 289 | 0 pièces | |||||
| 1,70 m | 50×3,0 | CS289 × 289 | 8 pièces | |||||
| Ferme d'échelle de 7,70 m | 22 ensembles | 3,00 m | 50×3,0 | CL30,289*50 | 44 pièces | |||
| 2,00 m | 50×3,0 | CL30,289*50 | 0 pièces | |||||
| 1,70 m | 50×3,0 | CL30,289*50 | 22 pièces | |||||
| Composants du toit | Conner de toit 4 voies, à utiliser pour les fermes de toit | CS289 × 289 | 2 pièces | |||||
| Conner de toit 5 voies, à utiliser pour les fermes de toit | CS289 × 289 | 2 pièces | ||||||
| Connecter la plaque avec la pince | 4 pièces | |||||||
| Pince simple | 44 pièces | |||||||
| Double pince | 16 pièces | |||||||
| Matériau de l'auvent : PVC, couleur bleue ou personnalisé. | 560.46 | 1 PCS | ||||||

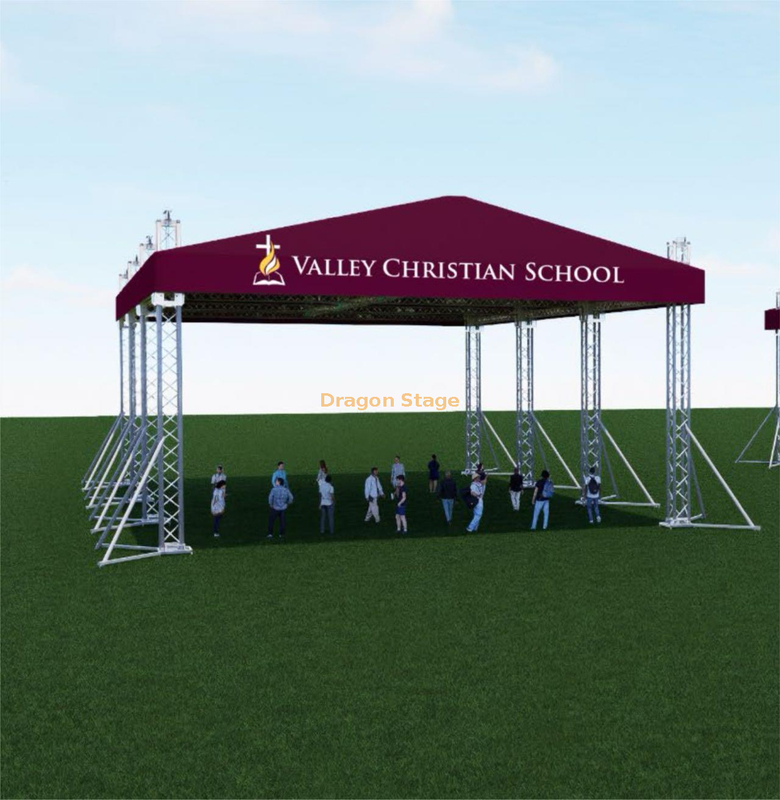

Considérations sur la conception:
Le système Burgundy Top Truss est conçu pour répondre aux besoins spécifiques des installations sportives scolaires.La grande portée de 27 m permet un grand espace de jeu, tandis que la largeur de 15 m offre suffisamment d'espace pour les spectateurs et d'autres activités.La hauteur de 8 m assure un dégagement adéquat pour divers sports et activités.
Caractéristiques structurelles :
Le système de fermes est construit en acier de haute qualité, garantissant durabilité et résistance.Le système Burgundy Top Truss utilise une conception unique qui maximise l’intégrité structurelle tout en minimisant l’utilisation de matériaux.Il en résulte un système léger et efficace capable de supporter des charges importantes.
Avantages:
Le système de fermes de toit personnalisé School Sports offre de nombreux avantages, notamment :
* **Portée et hauteur accrues :** La grande portée et la hauteur offrent suffisamment d'espace pour divers sports et activités.
* **Durabilité et résistance :** La construction en acier de haute qualité garantit des performances durables.
* **Conception légère et efficace :** La conception unique minimise l'utilisation de matériaux, ce qui donne lieu à une solution rentable et respectueuse de l'environnement.
* **Personnalisable :** Le système peut être personnalisé pour répondre aux besoins spécifiques de chaque école et établissement.
Conclusion:
Le système Burgundy Top Truss est une solution bien conçue et conçue pour les installations sportives scolaires.Sa grande portée, sa hauteur élevée et sa construction durable en font un choix idéal pour un large éventail de sports et d'activités.La conception légère et efficace du système offre également des avantages significatifs en termes de coûts et d'environnement.
