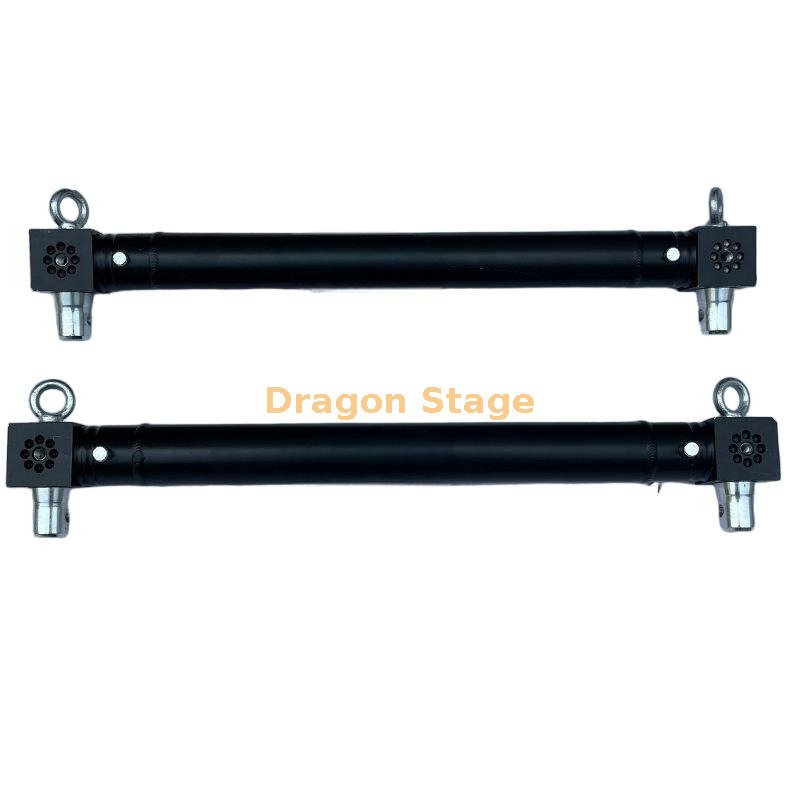

Bras de chute supérieur en aluminium noir, 632x210x165mm, pour éclairage à tête mobile
Brève description
Le bras de suspension supérieur DragonStage 632 x 210 x 165 mm en aluminium avec cadre en U est un composant de suspension modulaire conçu pour les systèmes d'éclairage à cadre en U de 500 mm de large . Il constitue le point de suspension supérieur pour les phares à tête mobile et les arrangements de cadres d'éclairage modulaires, et comprend des demi-connecteurs, des broches avec clips en R et des boulons à œil M12 pour l'intégration dans des configurations d'éclairage suspendues ou de type échelle.
Informations sur le produit
| Spécification | de l'article |
| Marque | Scène du Dragon |
| Type de produit | Bras de suspension supérieur/module de suspension à cadre en U |
| Taille globale | 632 × 210 × 165 mm |
| Largeur intérieure compatible | Env. 500mm |
| Diamètre du tube principal | 50mm |
| Épaisseur de paroi du tube principal | 3mm |
| Matériel | Alliage d'aluminium 6061 |
| Finition | Noir |
| Matériel inclus | 2 demi-connecteurs, broches, clips en R, boulons à œil M12 |
| Application principale | Suspension à cadre en U / Éclairage à tête mobile / Gouttes d'éclairage modulaires |
| Installation | Configuration d'éclairage suspendu |
| Personnalisation | Disponible |
La page actuelle de DragonStage répertorie les dimensions, la largeur du module de 500 mm, le matériau 6061, les connecteurs, les broches, les clips en R et les boulons à œil M12. Ses champs existants de diamètre de tuyau et d'épaisseur de paroi sont inversés ; des listes techniques comparables confirment le format prévu comme étant 50 mm de diamètre × 3 mm d'épaisseur de paroi.
| Dimensions (L/l/H) | 632x210x165mm |
| Poids | 8,53kg |
largeur intérieure du module : 50 cm
Système modulaire pour luminaires suspendus
module de suspension pour U-Frame 50
y compris 2x demi-connecteur, broche + R-Clip et boulons à œil M12
Avec U-Frame 50 et U-Top 50, nous proposons désormais une solution très flexible et entièrement modulaire pour les luminaires suspendus. Le système léger permet une configuration théoriquement infinie de suspensions simples et doubles ainsi que des systèmes d'échelle pour diverses lumières - à la fois suspendues et montées verticalement.
Une combinaison des deux modules peut supporter une charge ponctuelle de max. 95 kg. Grâce aux attaches de sécurité fonctionnelles de chaque côté du cadre en U, divers types de lumières peuvent être montés. Pour les configurations d'échelle, jusqu'à 10 combinaisons U-Frame-50 / U-Top-50 peuvent être montées l'une en dessous de l'autre, sans autre action de montage.
La suspension peut être réalisée à l'aide des anneaux fournis ou avec des coupleurs pivotants.
U-Frame et U-Top étaient destinés à une application rapide et facile à utiliser dans une variété d'environnements événementiels.

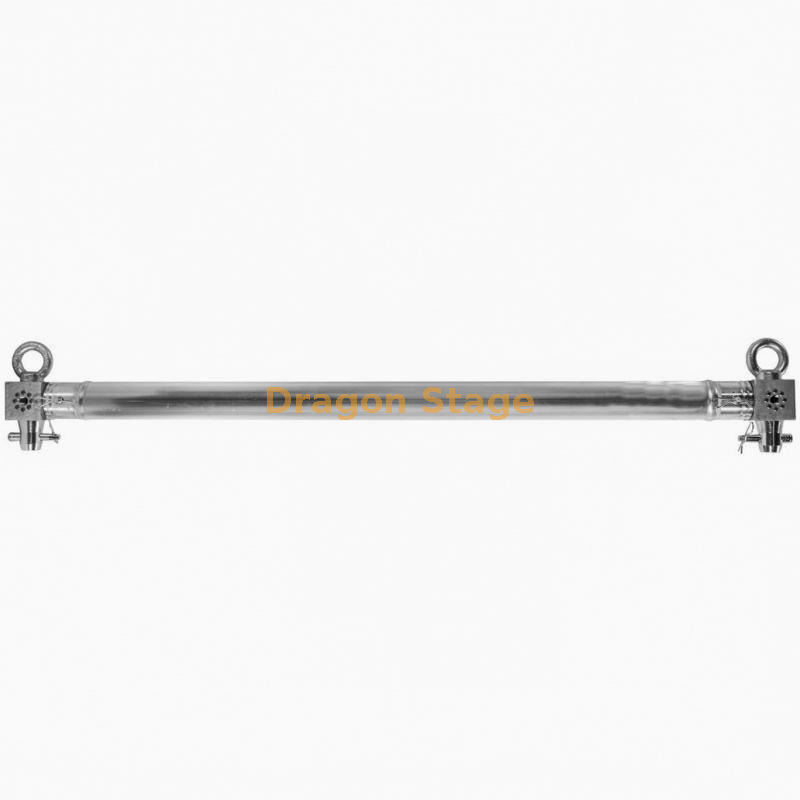

U-Frame 50 et U-Top 50 sont disponibles en standard en argent et noir. Autres couleurs sur demande.
Description du produit
Le bras de suspension supérieur DragonStage U-Frame est le composant de suspension supérieur utilisé pour connecter une section d'éclairage modulaire en U à un point de montage aérien ou à un système de fermes de support.
Contrairement au cadre en forme de U lui-même, ce produit se trouve en haut du module d'éclairage..
Sa fonction principale est d'assurer :
un point de suspension supérieur
connexion au U-Frame ci-dessous
prise en charge des configurations d'éclairage verticales modulaires
une transition nette entre le système de gréement aérien et le cadre du luminaire
Le module a une largeur de système intérieure d'environ 500 mm , correspondant aux configurations d'éclairage compatibles en U-Frame.
Pour la famille complète des structures d'éclairage événementiel, voir Lighting Truss.
Module supérieur pour systèmes d'éclairage à cadre en U de 500 mm
Ce produit doit être compris comme faisant partie d’un système modulaire.
Un arrangement typique peut inclure :
Ferme aérienne → Bras de descente supérieur → Cadre en U → Tête mobile/fixation
Le module supérieur crée la connexion de suspension, tandis que le cadre en U ci-dessous fournit l'espace de montage du luminaire.
Cette séparation facilite l'extension, la modification ou la reconfiguration de la structure d'éclairage complète pour différentes productions.
Conçu pour l'éclairage à tête mobile
Le bras de descente supérieur peut être combiné avec des modules U-Frame utilisés pour :
Le luminaire exact doit être vérifié pour :
Pour les produits d'éclairage associés, voir Stage Light.
Module compact 632 × 210 × 165 mm
La taille globale confirmée est :
632 × 210 × 165 mm
Cette géométrie compacte permet au composant supérieur de connecter un système de cadre en U de 500 mm de large sans nécessiter une grande section de ferme en caisson conventionnelle à chaque position du luminaire.
Cela le rend utile pour les structures d'éclairage créatives où les modules d'éclairage eux-mêmes sont destinés à rester visuellement légers et compacts.
Tube principal en aluminium 50 × 3 mm
La spécification principale du tube doit être écrite comme suit :
50 mm de diamètre × 3 mm d'épaisseur de paroi
La page DragonStage actuelle présente ces deux champs inversés, ce qui devrait être corrigé lors de la mise à niveau de la page.
Le matériel répertorié est :
Alliage d'aluminium 6061-T6
Cela maintient le composant suffisamment léger pour une utilisation modulaire en matière d'éclairage de scène tout en correspondant à l'apparence de tube rond couramment utilisée dans les structures d'éclairage professionnelles.

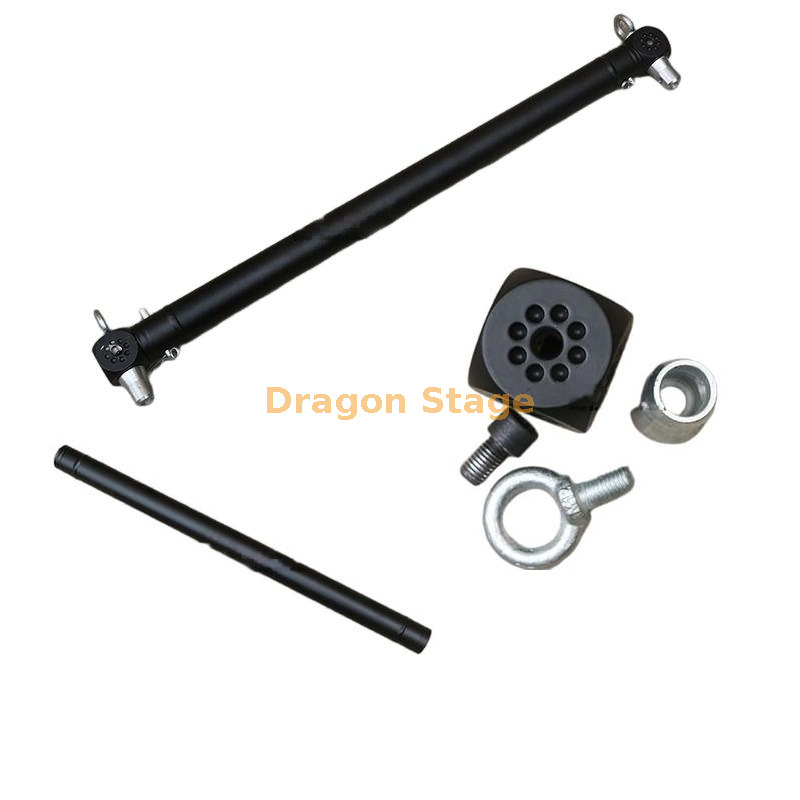

Matériel de connexion inclus
Le forfait confirmé comprend :
2 demi-connecteurs
broches de connexion
Clips R
Boulons à œil M12
Ces composants permettent au module supérieur de se connecter à un système d'éclairage modulaire compatible.
Pour d'autres connecteurs, pinces et matériel associé, voir Accessoires pour fermes..

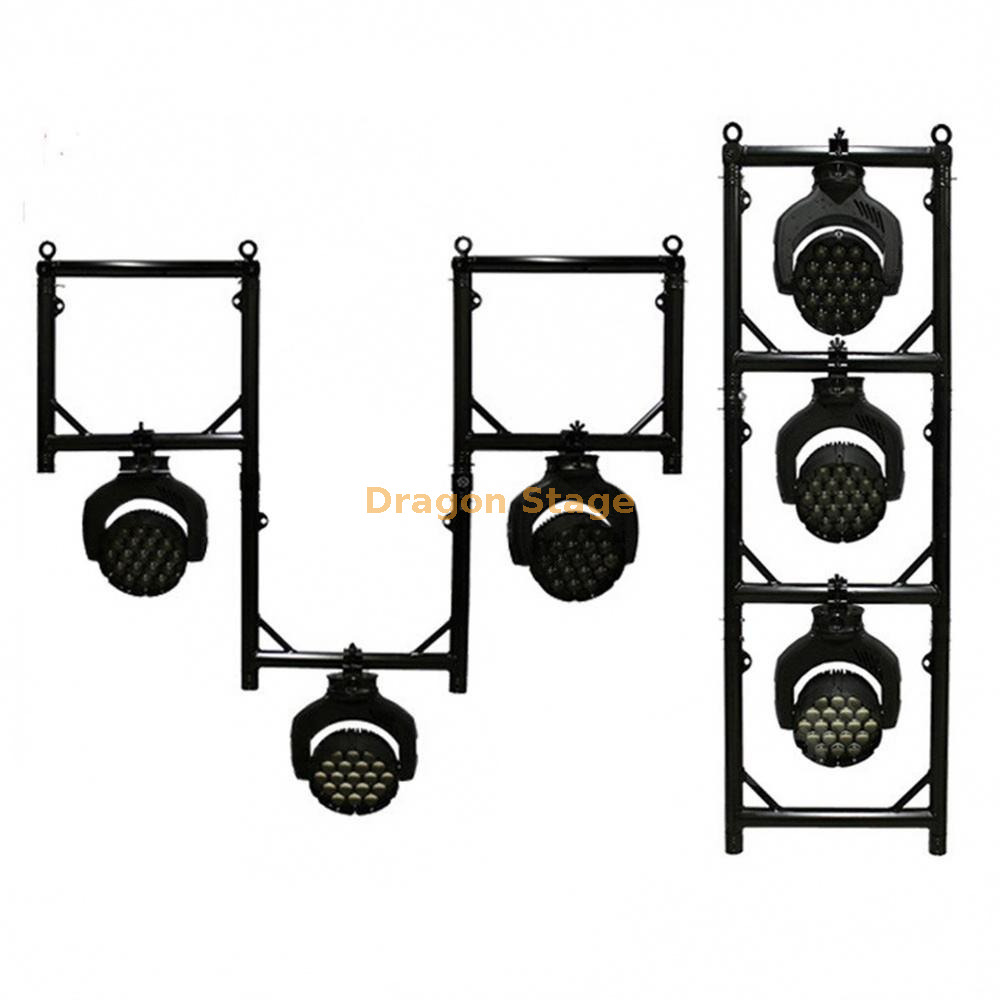

Configuration d'éclairage suspendu
Les boulons à œil M12 fournissent des points de suspension dédiés pour le module supérieur.
En fonction de la configuration finale, le module peut être intégré dans un dispositif d'éclairage suspendu à l'aide du matériel de montage approprié.
Les configurations possibles incluent :
chute de cadre en U unique
plusieurs modules d'éclairage suspendus
doubles gouttes d'éclairage
positions verticales répétées des luminaires
réseaux d'éclairage de type échelle
La méthode de montage réelle doit être confirmée en fonction de la disposition complète de l'éclairage.
Pourquoi utiliser un bras de descente supérieur séparé ?
Un module supérieur séparé rend le système d'éclairage plus flexible.
Au lieu de souder le point de suspension de manière permanente dans chaque cadre en U, la section supérieure et le cadre en U peuvent rester des composants modulaires séparés.
Cela permet à l'utilisateur de :
réutiliser le même inventaire de cadres en U
modifier les configurations suspendues
construire différents arrangements verticaux
remplacer des pièces individuelles
simplifier le transport et le stockage
Ceci est particulièrement utile pour les sociétés de location et les productions en tournée où le même équipement peut être disposé différemment d'un événement à l'autre.
Différent du cadre en U lui-même
Ce produit n'est pas le cadre d'éclairage complet en forme de U..
Il s'agit du module de suspension supérieur utilisé avec le cadre.
Par exemple:
Il est utile de conserver ces deux produits sur des pages séparées, car les clients peuvent avoir besoin de modules supérieurs de remplacement sans acheter de nouveaux cadres en U.
Pour d'autres structures d'éclairage modulaires spéciales, voir Système de fermes à caractéristiques typiques.
Principales caractéristiques
Taille globale 632 × 210 × 165 mm
Conçu pour env. Système de cadre en U de 500 mm de large
Tube principal en aluminium 50 × 3 mm
Alliage d'aluminium 6082-T6
Finition noire
Composant de suspension supérieur modulaire
Comprend 2 demi-connecteurs
Comprend des épingles et des clips en R
Comprend des boulons à œil M12
Convient aux structures d'éclairage à tête mobile
Peut être utilisé dans des configurations de gouttes d'éclairage verticales et répétées
Composant modulaire remplaçable et réutilisable
Applications typiques
L'éclairage à tête mobile tombe
Éclairage de concert
Productions en tournée
Éclairage des clubs
Productions de DJ
Éclairage d'exposition
Éclairage des studios
Réseaux d'éclairage verticaux
Dispositions des luminaires de style échelle
Systèmes d'éclairage modulaires à cadre en U
Remarque importante sur le produit
La page actuelle confirme :
Largeur intérieure du module 500 mm
Dimensions 632 × 210 × 165 mm
Aluminium 6082-T6
matériel de connexion
Boulons à œil M12
application d'éclairage suspendu modulaire
La page actuelle indique également un chiffre de charge ponctuelle de 95 kg , mais la formulation correspond étroitement à une spécification de système externe plutôt qu'à un test ou à un dossier d'ingénierie spécifique à DragonStage.
Pour cette raison, je recommande de ne pas publier 95 kg comme charge autorisée confirmée pour DragonStage, sauf si vous disposez de votre propre calcul, rapport de test ou dessin technique à l'appui..
Il en va de même pour le nombre maximum de modules connectés verticalement.
FAQ
Quel est ce produit ?
Il s'agit du module de suspension supérieur / top-drop utilisé avec un système d'éclairage U-Frame compatible.
Quelle est la taille globale ?
Le module mesure environ 632 × 210 × 165 mm.
À quelle largeur de cadre en U correspond-il ?
Il est conçu autour d'un système modulaire d' une largeur interne d'environ 500 mm.
Quelle taille de tube est utilisée ?
Le tube principal doit être spécifié comme ayant un diamètre de 50 mm × une épaisseur de paroi de 3 mm..
Quel matériau est utilisé ?
La spécification actuelle du produit répertorie l'alliage d'aluminium 6082-T6.
Quel matériel est inclus ?
Le paquet comprend 2 demi-connecteurs, des broches, des clips en R et des boulons à œil M12..
A quoi servent les boulons à œil M12 ?
Ils fournissent des points de suspension pour intégrer le module dans un agencement de gréement aérien compatible.
Est-ce le U-Frame complet ?
Non. Il s'agit du module de suspension supérieur . Le cadre du luminaire en forme de U est un composant distinct.
Peut-il être utilisé avec des phares asservis ?
Oui. Il est conçu dans le cadre d'un système modulaire d'éclairage de scène et de lyres.
Plusieurs U-Frames peuvent-ils être installés verticalement ?
Des agencements verticaux modulaires sont possibles, mais le nombre de modules, le poids du luminaire et la charge suspendue complète doivent être confirmés pour le projet réel.
Puis-je l'acheter comme pièce de rechange ?
Oui. Il peut être fourni sous forme de module individuel pour les systèmes DragonStage U-Frame compatibles.
La couleur peut-elle être personnalisée ?
Le noir est la finition répertoriée pour ce SKU. D'autres finitions peuvent être discutées pour les commandes de fabrication.
Pourquoi choisir DragonStage
DragonStage fournit des systèmes complets de fermes d'éclairage ainsi que des composants modulaires individuels.
Pour les applications de location et de tournée, le remplacement ou l'extension d'un module supérieur est souvent plus pratique que le remplacement d'un cadre d'éclairage complet.
L'approche modulaire permet de sélectionner les cadres en U, les composants de suspension supérieurs, les fixations et les systèmes de transport en fonction de la configuration réelle de la production.
CTA doux
Pour un devis, veuillez fournir :
DragonStage peut alors vérifier la configuration appropriée du U-Frame et du module supérieur.
