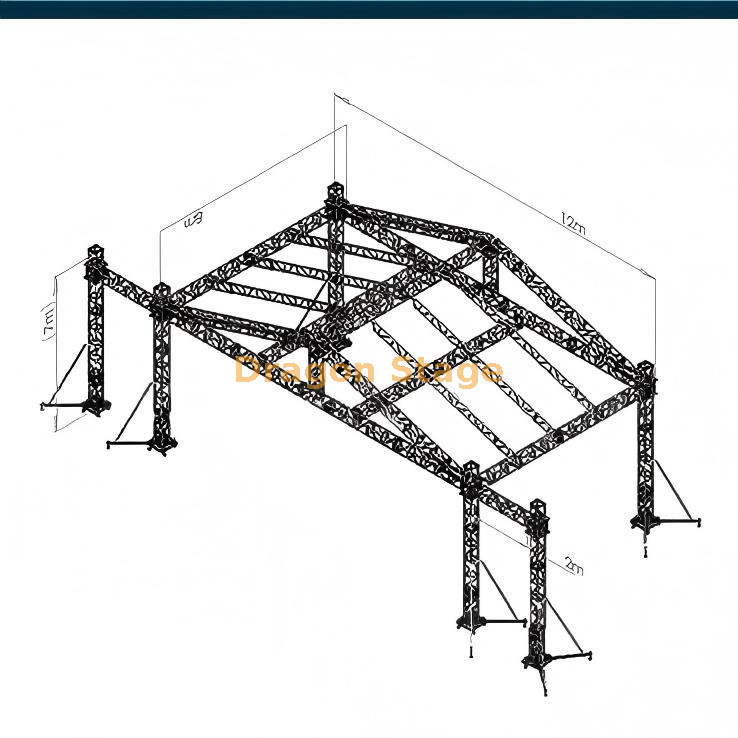

Ce système de fermes de toit en pente professionnel en aluminium de 12 × 6 × 7 m est conçu pour les événements extérieurs à grande échelle, les concerts et les tournées. La structure du toit en pente améliore la répartition de la charge et l'évacuation des eaux de pluie tout en offrant une forte stabilité structurelle aux systèmes d'éclairage, audio et LED. Pour la validation technique, reportez-vous à la logique du système modulaire , d'analyse de charge par étapes et aux normes de sécurité. .
Nom du produit : Système de fermes de toit en pente pour événements en aluminium
Taille : 12 m × 6 m × 7 m
Type de structure : Système de fermes de toit en pente
Application : Scène extérieure, scène de concert, production d'événements
Matériau : Alliage d'aluminium à haute résistance
Caractéristique de conception : Toit en pente pour un drainage et des performances structurelles améliorés
Type de système : Système de fermes modulaires
Installation : Assemblage modulaire rapide (voir méthodologie d'installation )
Ce système professionnel de fermes de toit en pente pour événements de 12 mx 6 m est une solution structurelle haute performance conçue pour les spectacles extérieurs d'élite et les productions d'événements à grande échelle. Situé à une élévation verticale de 7 mètres, ce système offre un environnement complet et sûr pour les déploiements complexes d'éclairage et d'audiovisuel.
poids d'emballage: 1860 kg
volume d'emballage: 17cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 12h00 (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Poutre de 6,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 6,00 m pilier | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| cube de poutre | 6 visages | CS389 × 389 | 0pcs |
| Tour d'image | Bloc de manche de robinet S | 4pcs |
| Base en acier s | 4pcs |
| Section supérieure S | 4pcs |
| Hoist manuel, BA05 2TONS | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | 1,20 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 6,00 m de poutre de haut | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,20 m poutre oblique | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Bouchette d'échelle de 6,20 m | 4 ensembles | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 4pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 4pcs |
| 1,20 m | 50 × 3,0 | CL30 289 * 50 | 4pcs |
| Composants de toit | 4 | Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| 5 | Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 0pcs |
| 1 | Plaque de connexion à la pince | CS289 × 289 | 2pcs |
| Pince unique | 8pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 149.76 | 1pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre des ailes de 2,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Pilier 6,00 m d'ailes | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Tour des ailes | Bloc de manche de robinet S | 2pcs |
| Base en acier s | 2pcs |
| Section supérieure S | 2pcs |
| Hoist manuel, BA05 2TONS | 2pcs |
| Section de charnière de robinet, hauteur 1m | 2pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 2pcs |
| SURGIGNAGE Long | 8pcs |
| Accessoire de ferme |
| Coupleur conique et clip et épingle de safrty | entier
|
Pourquoi ce produit est recommandé
Aperçu de l'ingénierie structurelle
Le système de fermes de toit en pente est conçu pour supporter à la fois les charges verticales et les forces environnementales.
Avantages structurels clés
Transfert de charge amélioré entre les angles du toit
Meilleur drainage des eaux de pluie par rapport aux systèmes de toit plat
Résistance au vent améliorée pour les événements en plein air
Considérations techniques clés
Une estimation incorrecte de la charge ou une installation incorrecte peut entraîner une instabilité structurelle dans des conditions extérieures.
Scénarios d'application
Ce système de fermes de toit en pente est largement utilisé dans :
FAQ
Qu'est-ce qu'un système de fermes de toit en pente ?
Il s'agit d'une structure en treillis avec un toit incliné qui améliore le drainage et la stabilité structurelle pour les événements en plein air.
Un toit en pente est-il préférable à un toit plat pour des événements en plein air ?
Oui, les toits en pente offrent un meilleur drainage des eaux de pluie et de meilleures performances dans des conditions extérieures.
Quelle charge ce système peut-il supporter ?
La capacité de charge dépend de la configuration et de l'équipement. Calculez toujours en utilisant les normes d’analyse de charge .
Quel type de ferme est utilisé dans ce système ?
Ce système utilise des systèmes de fermes de scène en aluminium et des structures de fermes de toit
Dragon Stage est un fabricant professionnel spécialisé dans les systèmes de scènes et de fermes en aluminium pour les événements mondiaux. En savoir plus :
fabricant professionnel de fermes de scène
Vérifiez la crédibilité :
Dragon Stage est-il fiable ?
Si vous prévoyez une scène extérieure ou une structure événementielle, ce système de fermes de toit en pente constitue une solution fiable et professionnelle.
