poids d'emballage: 1700 kg
Volume d'emballage: 12cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 12h00 (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Poutre de 9,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 8,00 m pilier | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Tour d'image | Bloc de manche de robinet S | 4pcs |
| Base en acier s | 4pcs |
| Section supérieure S | 4pcs |
| Hoist manuel, BA05 2TONS | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | 1,20 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Poutre supérieure de 9,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,20 m poutre oblique | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Bouchette d'échelle de 6,20 m | 8 ensembles | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 8pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 8pcs |
| 1,20 m | 50 × 3,0 | CL30 289 * 50 | 8pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 0pcs |
| Plaque de connexion à la pince | 2pcs |
| Pince unique | 16pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 194.16 | 1pcs |
Notre avantage de ferme :
1. Avec la certification CE/TUV, peut être compatible avec les fermes mondiales.
2. matériaux de ferme : ne coupez jamais les coins, pour garantir que la ferme entièrement soudée est solide et durable.
3.truss entièrement soudés : plus fiable et plus résistant que le marché des deux côtés de la soudure.
Soudage 4.truss : aspect de soudage des rabats, contrainte uniforme.
Traitement des spécifications 5.truss : positionnement de grande machine, emplacement précis, assemblage pratique.

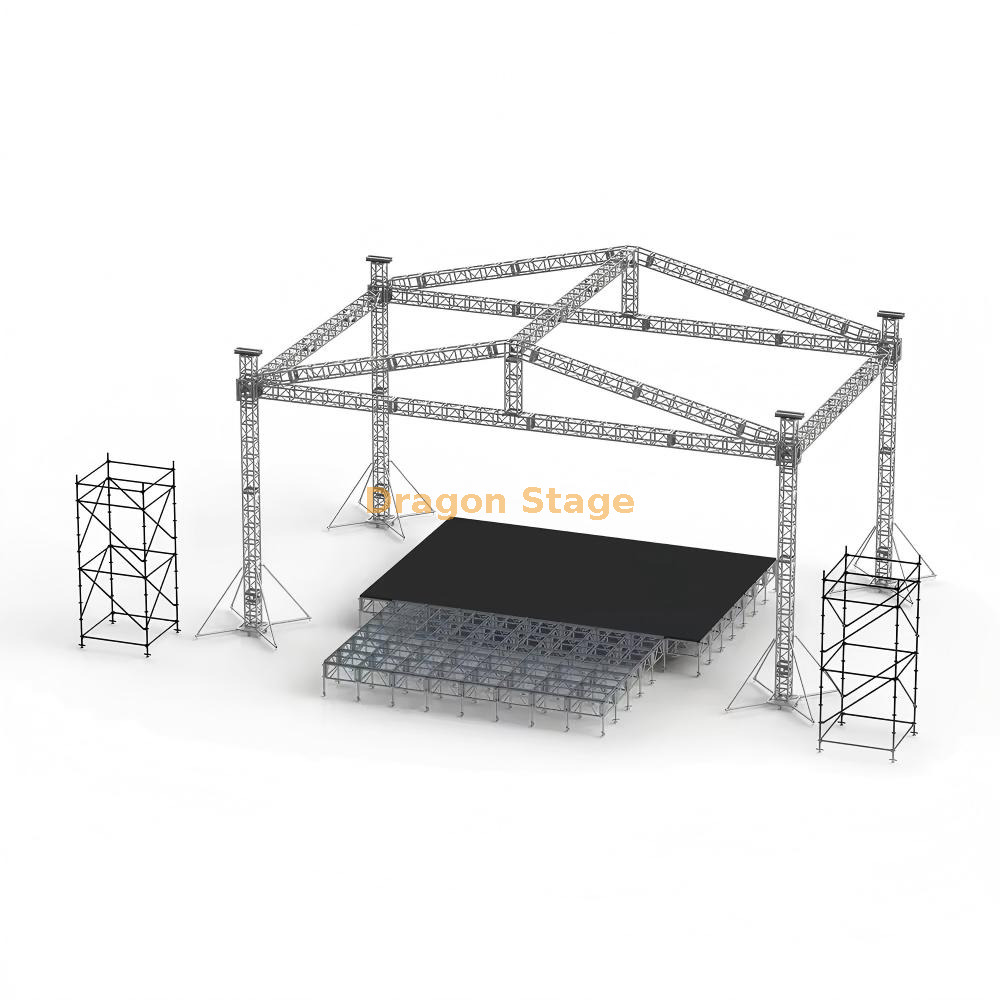

Système en aluminium professionnel de botte de toit de pyramide d'étape de broche d'événement de concert de 12x9x9m
1. Présentation
Pour les concerts de renom et les spectacles extérieurs de grande envergure, l’architecture de la scène est une déclaration de qualité professionnelle. Le système de fermes de toit pyramidales en aluminium Spigot Stage de 12 x 9 x 9 m de DragonStage est une solution structurelle de premier ordre conçue pour offrir un impact visuel maximal et une sécurité de qualité industrielle. Doté d'une immense surface couverte de 108 mètres carrés et d'une hauteur verticale imposante de 9 mètres, ce toit pyramidal offre un volume aérien supérieur pour les installations d'éclairage complexes et les systèmes audio à grande échelle. Pour les organisateurs d'événements, le défi consiste à déployer une grande structure suffisamment robuste pour les éléments mais suffisamment efficace pour un assemblage rapide sur site - un défi que ce système de robinetterie de précision relève avec excellence.
2. Défis et solutions
L'un des principaux défis des scènes extérieures est « l'effet de voile » provoqué par le vent. Les toits plats ou à forte pente traditionnels peuvent résister au vent de manière agressive, ce qui met à rude épreuve le système de tour. DragonStage résout ce problème grâce à la géométrie Pyramid Roof, qui fournit une déviation du vent multidirectionnelle, augmentant considérablement la stabilité en champ ouvert. Un autre problème courant est l’accumulation d’eau lors d’averses soudaines ; la pente à quatre côtés de la pyramide assure un ruissellement immédiat de l'eau sous tous les angles, éliminant ainsi le risque de poches d'eau. De plus, pour les installations sur des terrains de festival variés, notre système comprend des bases de tour robustes avec des vérins de nivellement réglables pour garantir une structure de 9 mètres parfaitement nivelée et sécurisée sur n'importe quelle surface.
3. Principales caractéristiques et avantages
Le système 12x9x9m est fabriqué en alliage d'aluminium 6061 de qualité aérospatiale. Ce matériau est la norme industrielle mondiale pour les fermes professionnelles, offrant un rapport résistance/poids supérieur et une résistance naturelle à l'oxydation environnementale (Source : https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
Le système utilise des connexions à embout mâle (conique) de haute précision. Contrairement aux fermes à boulons, les connexions à emboîtement ne nécessitent aucun outil et sont beaucoup plus rapides à assembler, ce qui est essentiel pour respecter les calendriers de « chargement » serrés. Selon les normes internationales de sécurité pour les structures événementielles temporaires, l'utilisation d'un système de soutènement au sol basé sur une tour permet à l'ensemble de la grille de 12 x 9 m d'être gréée au niveau du sol et hissée en toute sécurité jusqu'à son sommet de 9 mètres, minimisant ainsi les risques associés aux travaux en hauteur (Source : https://www.prolight-sound.com ).
Pour fournir une solution complète de salle, ce toit pyramidal est conçu pour une intégration transparente avec nos plateformes de scène modulaires en aluminium. Ces plateaux présentent des surfaces antidérapantes de 18 mm et des capacités de charge élevées, créant une base professionnelle et sécurisée pour les artistes sous l'énorme plate-forme aérienne (Source : https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Section FAQ
Q : Quel est le principal avantage de la conception du toit pyramidal ? R : Au-delà de son esthétique unique, la forme pyramidale offre un excellent drainage de l’eau et une résistance supérieure au vent sur les quatre côtés, ce qui la rend exceptionnellement stable pour une utilisation en extérieur.
Q : Cette portée de 12 m peut-elle supporter des écrans LED lourds ? R : Oui. Le treillis caisson en aluminium 6082-T6 est conçu pour les gréements de grande capacité. Pour les poids d'écran spécifiques, veuillez consulter notre équipe d'ingénierie pour un calcul de charge vérifié.
Q : L'auvent en PVC est-il imperméable et ignifuge ? R : Absolument. L'auvent est fabriqué en PVC 850 g/m² imperméable, résistant aux UV et répond aux normes de sécurité ignifuges B1/M2.
Q : Comment élever les tours de 9 mètres ? R : Le système comprend un système de levage de tour professionnel avec des blocs à manchons. À cette échelle, nous recommandons d’utiliser des palans électriques à chaîne synchronisés pour un levage sûr et efficace.
5. Appel à l'action fort (CTA)
Faites passer votre production événementielle à un niveau supérieur avec une structure conçue pour des performances d'élite et une sécurité absolue. Contactez l'équipe d'ingénierie de DragonStage dès aujourd'hui pour un devis personnalisé sur le système de fermes de toit pyramidales de 12 x 9 x 9 m. Téléchargez nos spécifications techniques et commencez à planifier votre saison de concerts la plus réussie à ce jour.
